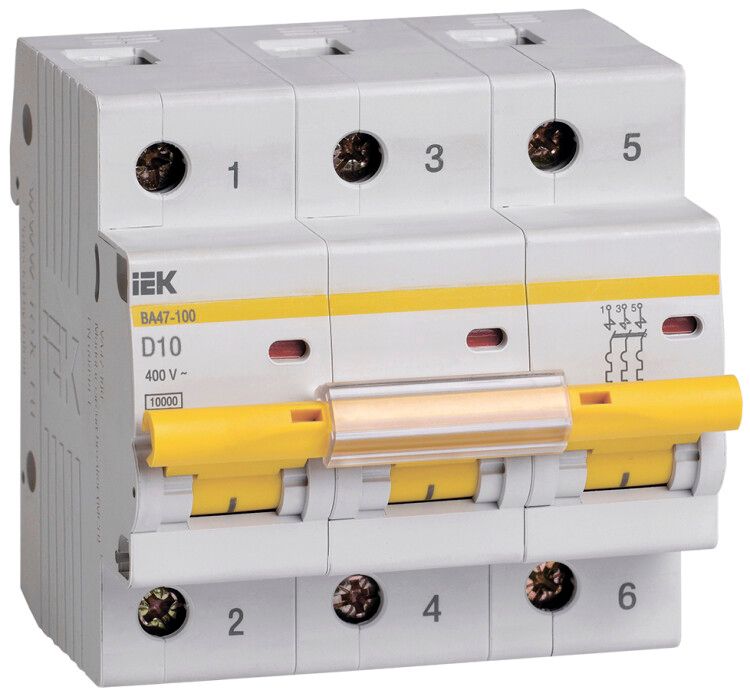

Выключатель автоматический трехполюсный ВА47-100 10А D 10кА KARAT | MVA40-3-010-D IEK

Автоматический выключатель ВА47-100 от IEK — трёхполюсное устройство на 10 А с характеристикой D и отключающей способностью 10 кА, предназначенное для защиты сетей с высокими пусковыми токами. Подходит для монтажа на DIN-рейку в щитах жилых домов, производственных объектов и коммерческих помещений.

Назначение и область применения

Выключатель ВА47-100 защищает электрические цепи от перегрузок и коротких замыканий. Особенно эффективен там, где подключаются мощные оборудование с высокими пусковыми токами — например, двигатели насосов, компрессоров, конвейеров, сварочных аппаратов. Применяется в вводных и групповых распределительных щитах как в бытовых, так и в промышленных электроустановках.

Технические характеристики

• Номинальный ток: 10 А — максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 400 В — рассчитан на работу в трёхфазных сетях переменного тока
• Количество полюсов: 3 — защищает все три фазы одновременно
• Номинальная отключающая способность: 10 кА — способен безопасно отключить ток короткого замыкания до 10 тысяч ампер
• Характеристика срабатывания: D — срабатывает при токах в 10–20 раз выше номинала, что исключает ложные срабатывания при пуске оборудования
• Тип тока: AC — работает только с переменным током частотой 50 Гц
• Класс токоограничения: 3 — обеспечивает быстрое гашение дуги, снижая энергии пробоя
• Тип расцепителя: электромагнитный и тепловой — совмещённая защита от КЗ и перегрузки
• Степень защиты: IP20 — защищён от прикосновения к токоведущим частям, но не от воды и пыли; требует установки внутри закрытого щита
• Модульная ширина: 4,5 модуля — занимает 81 мм по стандарту DIN
• Глубина монтажа: 74,3 мм — важно учитывать при проектировании глубины щита
• Максимальное сечение кабеля: 25 мм² — поддерживает подключение медных проводов до этого сечения
• Климатическое исполнение: УХЛ4 — допускает работу при температурах от -40°C до +50°C
• Срок службы: 15 лет — при соблюдении условий эксплуатации

Совместимость и монтаж

Выключатель ВА47-100 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть корпус — фиксация имеет двойное надёжное положение. Клеммы имеют насечки, обеспечивающие прочное соединение даже с многожильными проводами. Максимальное сечение кабеля — 25 мм², поэтому не используйте провода большего диаметра. Устройство не требует специальных инструментов для монтажа, но перед подключением обязательно отключите питание.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345 и техническим условиям ТУ 2000 АГИЕ.641.235.003. Соответствие этим нормам гарантирует соответствие европейским и российским стандартам безопасности. Класс токоограничения 3 повышает уровень защиты оборудования и персонала при аварийных режимах. IP20 не предусматривает защиту от влаги — использование вне щита запрещено.

Преимущества

• Двухступенчатая защита: тепловой расцепитель реагирует на длительные перегрузки, электромагнитный — на внезапные КЗ
• Яркий индикатор положения контактов — легко определить, включен ли выключатель, даже издалека
• Широкая рукоятка с удобной поверхностью — легче включать/выключать, особенно в перчатках
• Насечки на клеммах — снижают нагрев и предотвращают ослабление соединения при вибрациях
• Поддержка широкого диапазона температур — надёжно работает в холодных ангарах и жарких цехах
• Высокая отключающая способность (10 кА) — позволяет использовать ВА47-100 как вводной автомат даже в крупных объектах

Ограничения применения

• Не применяется в цепях постоянного тока — только для переменного тока 50 Гц
• IP20 не защищает от влаги и пыли — нельзя устанавливать на улице, в сырых помещениях или без корпуса
• Не рекомендуется для защиты чувствительной электроники (например, серверов, систем управления) — характерistica D слишком “мягкая” для таких нагрузок
• Максимальное сечение кабеля 25 мм² — не подходит для силовых линий с большим током (>100 А)
• Не является устройством дифференциальной защиты — для защиты от утечек требуется дополнительно УЗО

Примеры использования

• Вводной автомат в щите многоэтажного дома с трёхфазным питанием
• Защита группы двигателей на производстве — насосы, вентиляторы, конвейеры
• Щитовая на складе с оборудованием, потребляющим большие пусковые токи
• Распределительный щит в торговом центре, где установлены системы HVAC

Практические советы

• Выбирая ВА47-100, проверьте, чтобы глубина вашего щита была больше 74,3 мм — иначе он не поместится
• Для подключения кабелей сечением 16–25 мм² используйте усилие затяжки 0,8–1,0 Н·м — переусиливать нельзя
• Если в цепи есть частотные преобразователи или импульсные источники питания — рассмотрите возможность установки УЗО параллельно
• Перед первым включением убедитесь, что все клеммы плотно затянуты — слабый контакт вызывает перегрев
• При использовании в условиях повышенной вибрации (станки, элеваторы) регулярно проверяйте состояние крепления на рейке
• ВА47-100 — часть серии KARAT от IEK, значит, совместим с другими элементами этой серии: УЗО, рубильниками, реле — можно собирать единый щит
