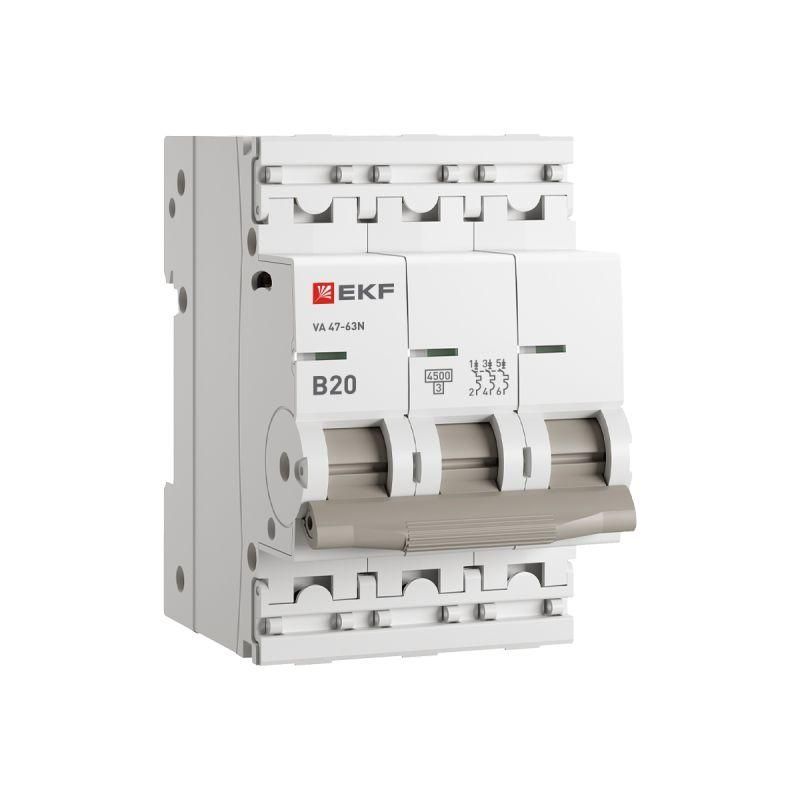

Автоматический выключатель ВА 47-63N 3P 20А (В) 4,5 кА PROXIMA - M634320B EKF

Автоматический выключатель ВА 47-63N 3P 20А 4,5 кА от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат подходит для установки в распределительных щитах жилых, офисных и промышленных объектах. Модель ВА 47-63N 3P 20А 4,5 кА сочетает надёжную конструкцию, простую интеграцию в систему и совместимость с типичными условиями эксплуатации.

Назначение и область применения

Автоматический выключатель ВА 47-63N 3P 20А 4,5 кА защищает трёхфазные сети переменного тока с номинальным напряжением до 400 В. Он применяется в распределительных щитах для защиты групповых линий, оборудования и силовых цепей. Подходит для использования в условиях с частотой 50–60 Гц и рабочей температуре от –40 C до +55 C. Часто используется в промышленных установках, на производстве, в торговых центрах и многоквартирных домах.

Технические характеристики

• Номинальный ток: 20 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В
• Номинальная отключающая способность: 4,5 кА
• Характеристика срабатывания: B - подходит для нагрузок с умеренным пусковым током (например, освещение, бытовые приборы)
• Тип тока: переменный (AC)
• Номинальное напряжение изоляции: 660 В
• Номинальное импульсное напряжение: 4 кВ
• Сечение подключаемых проводников: 1–16 мм2 (медные и алюминиевые)
• Модульная ширина: 3 модуля (54 мм)
• Глубина монтажа: 72 мм
• Степень защиты IP20 - защита от прикосновений к токоведущим частям, но не от пыли и воды
• Степень загрязнения: 2 - допустимо использование в помещениях с обычным уровнем запыления
• Частота: 50–60 Гц
• Рабочая температура: –40…+55 C
• Количество дугогасительных пластин: 9 - повышают надёжность гашения дуги при отключении

Совместимость и монтаж

Автоматический выключатель ВА 47-63N 3P 20А 4,5 кА монтируется на стандартную DIN-рейку типа TS35. Ширина 3 модуля позволяет легко разместить его в любом щите с достаточным свободным местом. Клеммы поддерживают двустороннее подключение - провода можно заводить как сверху, так и снизу, что упрощает организацию сборки. Для фиксации используются винты с моментом затяжки 3 Нм - достаточно для надёжного соединения без риска перетянуть. Устройство совместимо с медными и алюминиевыми проводами. Для безопасного монтажа рекомендуется использовать инструмент с пределом крутящего момента.

Безопасность и стандарты

Автоматический выключатель ВА 47-63N 3P 20А 4,5 кА соответствует требованиям ГОСТ IEC 60898-1. Литая лицевая панель изготовлена из самозагасающегося пластика, который не поддерживает горение. Встроенные пломбы на клеммах предотвращают несанкционированное вскрытие. Индикаторное окно на передней панели показывает реальное положение контактов - «ON»/«OFF» - даже при отключенном питании. Это снижает риск случайного включения при обслуживании.

Преимущества

• Удобное двустороннее подключение проводов - ускоряет монтаж и упрощает маршрутизацию кабелей
• Пломбируемый корпус - обеспечивает контроль доступа и соответствие нормам энергонадзора
• Высокий момент затяжки винтов (3 Нм) - гарантирует долговечное соединение без проскальзывания
• Цветной индикатор состояния контактов - позволяет визуально определить положение аппарата без тестера
• 9 дугогасительных пластин - увеличивают срок службы и надёжность при частых отключениях
• Поддержка алюминиевых проводов - расширяет возможности применения в старых сетях

Ограничения применения

Автоматический выключатель ВА 47-63N 3P 20А 4,5 кА не предназначен для работы во внешних условиях - степень защиты IP20 не защищает от влаги и пыли. Не следует применять в помещениях с высокой влажностью, сыростью или постоянным воздействием пыли без дополнительной защиты (короба, боксы). Также он не рассчитан на постоянные перегрузки выше 20 А - для таких задач требуется более мощный аппарат. Характеристика B не подходит для нагрузок с очень высоким пусковым током (например, крупные двигатели), где лучше выбрать характеристику C или D.

Примеры использования

• Защита трёхфазного конвейера в цеху с мощностью до 5,5 кВт
• Распределение питания по группам освещения в торговом комплексе
• Щитовая защита группы розеток в административном здании
• Обеспечение безопасности линии HVAC-системы с умеренной пусковой нагрузкой

Практические советы

• При подключении алюминиевых проводов используйте переходные контактные площадки или специальную смазку для предотвращения окисления
• Не забудьте проверить глубину монтажа (72 мм) - убедитесь, что в щите есть место для полного входа устройства
• При использовании в щитах с плотной компоновкой учтите, что устройство занимает 3 модуля - спланируйте расположение других автоматов
• После монтажа проверьте индикатор состояния: при включении он должен быть зелёным, при отключении - красным
• Для сертификации и пломбировки щита используйте встроенную пломбу - она уже предусмотрена конструкцией ВА 47-63N 3P 20А 4,5 кА
