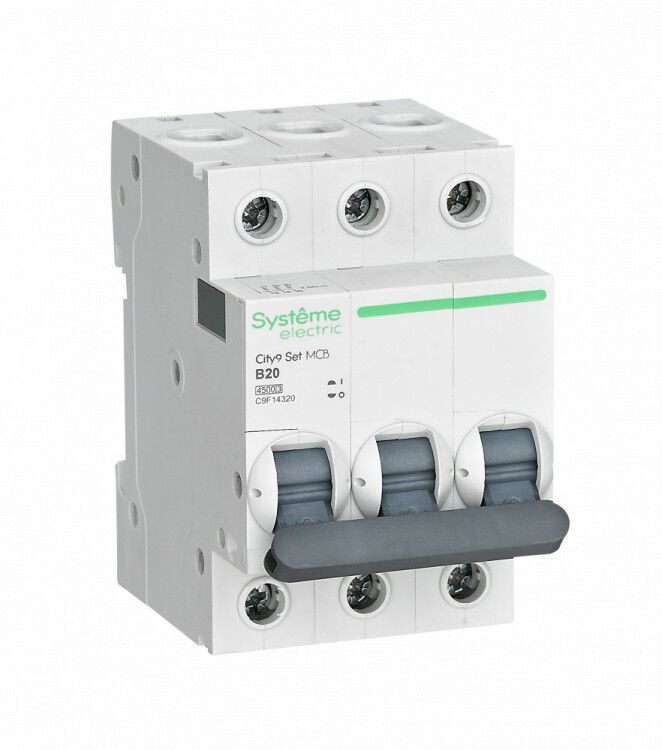

Выключатель автоматический модульный 3п B 20А 4.5кА City9 Set 400В SE C9F14320 APC

Автоматический выключатель модульный трехполюсный 20А B 4.5кА 400В City9 Set SE - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в распределительных щитах жилых, офисных и промышленных объектов. Бренд Systeme Electric и артикул c9f14320 указывают на серию City9 SET, известную надежностью и компактной конструкцией.

Назначение и область применения

Автоматический выключатель City9 Set SE предназначен для защиты трёхфазных электрических цепей с рабочим напряжением до 400 В переменного тока. Он защищает оборудование от повреждений при длительных перегрузках и внезапных коротких замыканиях. Применяется в распределительных щитах зданий, на производствах, в системах кондиционирования, насосных станциях и других объектах с трёхфазным питанием.

Технические характеристики

• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальный ток: 20 А - максимальный постоянный ток, который выдерживает выключатель без срабатывания
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, подходит для бытовой и легкой промышленной нагрузки (например, освещение, компьютеры, малые двигатели)
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при токе КЗ до 4500 А
• Номинальное напряжение: 400 В / изоляция: 440 В - рассчитан на работу в сети 380–400 В, с запасом по изоляции
• Частота: 50–60 Гц - совместим с сетями России, Европы и большинства стран мира
• Ширина: 3 модуля (54 мм) - занимает стандартное место на DIN-рейке
• Поперечное сечение провода: 1–25 мм2 - позволяет подключать медные кабели от 1 до 25 квадратных миллиметров
• Глубина монтажа: 45 мм - требует минимального свободного пространства внутри щита
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги; применяется только во внутренних помещениях
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую нагрузку на проводку
• Способ монтажа: на DIN-рейку - стандартный метод для современных щитов

Совместимость и монтаж

Автоматический выключатель City9 Set SE устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть его на рейке - никаких болтов или инструментов не требуется. Клеммы обеспечивают плотный контакт с проводами сечением от 1 до 25 мм2. Максимальный момент затяжки не указан, поэтому рекомендуется использовать отвертку с регулируемым крутящим моментом или просто добиваться надёжного контакта без излишнего усилия. Все три полюса срабатывают одновременно - при аварии отключаются сразу все фазы.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC/EN 60947-2 для автоматических выключателей. Класс токоограничения 3 и ударопрочный корпус из усиленного пластика повышают безопасность при работе с высокими токами. Клеммы спроектированы так, что изолированные части кабеля не могут случайно попасть в зону контактов - предотвращает риск пробоя и возгорания. Наличие 6 металлических заклёпок увеличивает механическую прочность корпуса.

Преимущества

• Механизм “мгновенной коммутации” обеспечивает быстрое отключение даже при слабых перегрузках - снижает риск повреждения оборудования
• Компактная форма (3 модуля) экономит место в щите
• Изоляция на 440 В даёт запас безопасности при колебаниях напряжения
• Подходящий тип характеристики B делает его идеальным для смешанных нагрузок - от светильников до небольших двигателей
• Работает в условиях класса загрязнения 2 - допустимо использование в обычных производственных и административных помещениях

Ограничения применения

• Не предназначена для внешней установки - степень защиты IP20 не защищает от воды, пыли и агрессивной среды
• Не подходит для цепей с постоянным током (DC) - работает только с переменным током 50–60 Гц
• Характеристика B менее эффективна при запуске мощных двигателей - для них лучше подходят типы C или D
• Не имеет функции дифференциальной защиты - для защиты человека от поражения током нужен отдельный УЗО
• Не рекомендован для мест с частыми скачками напряжения выше 440 В - возможен выход из строя изоляции

Примеры использования

• Защита трёхфазного конвейера на заводе с мощностью до 5 кВт
• Щитовая группа для системы вентиляции с тремя вентиляторами
• Распределительный щит торгового центра, где питание идёт на освещение, розетки и небольшие приборы
• Электрощит в мастерской с точками сварки, шлифовальными машинами и компрессорами

Практические советы

• Выбирая автомат City9 Set SE, проверьте соответствие сечения кабеля - слишком тонкий провод (менее 1 мм2) не войдёт в клемму, слишком толстый (более 25 мм2) потребует переходника
• При установке в щит с ограниченным пространством учтите глубину монтажа - 45 мм - и оставьте минимум 10 мм свободного места за аппаратом для вентиляции
• Если в цепи есть двигатель с высоким пусковым током (например, более 5×Iном), рассмотрите замену на тип C - чтобы избежать ложных срабатываний
• Для комплексной защиты трёхфазной сети используйте этот автомат вместе с УЗО - он не защищает от утечек тока на землю
• Проверяйте маркировку перед установкой: номинал 20 А, тип B, 400 В - должны совпадать с проектом
