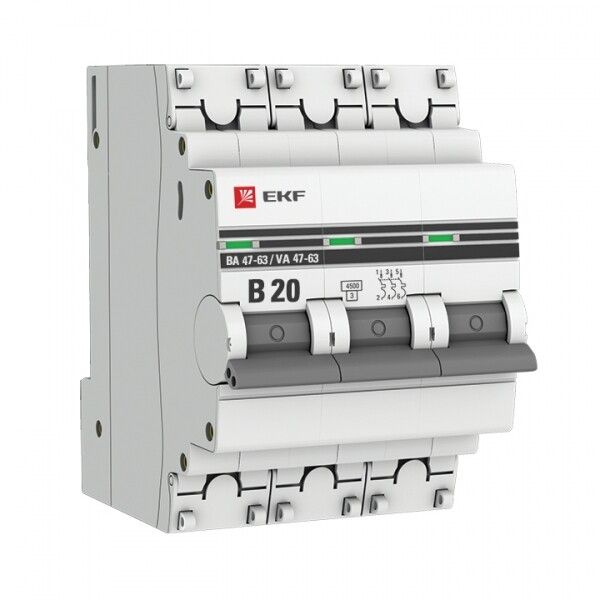

Автоматический выключатель 3P 20А (В) 4,5kA ВА 47-63 EKF PROxima - mcb4763-3-20B-pro

Автоматический выключатель модульный трехполюсный 20А тип B 4,5кА ВА 47-63 от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и общественных объектах. Этот выключатель серий ВА 47-63 и PROxima обеспечивает надежную работу на DIN-рейке и совместим с большинством стандартных щитов.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 20А тип B 4,5кА ВА 47-63 используется для защиты трёхфазных цепей переменного тока частотой 50 Гц. Применяется в распределительных щитах жилых домов, офисов, магазинов и других объектов с малой и средней нагрузкой. Подходит для защиты групп освещения, розеточных контуров, оборудования до 8 кВт при напряжении 400 В.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Номинальное напряжение: 400 В - рабочее напряжение сети
• Номинальное напряжение изоляции: 660 В - предельное напряжение, которое выдерживает изоляция без пробоя
• Номинальная отключающая способность: 4,5 кА - максимальный ток КЗ, который выключатель может безопасно отключить
• Характеристика срабатывания: B - срабатывает при токе 3–5 кратном от номинала; подходит для бытовых нагрузок с невысокими пусковыми токами (например, освещение, бытовая техника)
• Тип расцепителя: электромагнитный + тепловой - защищает одновременно от коротких замыканий и длительных перегрузок
• Класс токоограничения: 3 - высокая скорость отключения, снижающая энергию КЗ
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита
• Рабочая температура: от –25C до +50C - допустимый диапазон для помещений с нормальным микроклиматом
• Поперечное сечение провода: 1–25 мм2 - можно подключать медные провода от 1 до 25 квадратных миллиметров
• Модульная ширина: 3 М - занимает три модуля на DIN-рейке (54 мм)
• Глубина монтажа: 41 мм - минимальная глубина щита, необходимая для установки
• Потери мощности: 6,2 Вт - энергия, рассеиваемая в виде тепла при работе
• Частота: 50 Гц - для сетей переменного тока в России и странах СНГ
• Тип напряжения: AC - работает только с переменным током
• Климатическое исполнение: УХЛ4 - предназначено для работы в помещениях с умеренным и холодным климатом, без воздействия агрессивной среды

Совместимость и монтаж

Автоматический выключатель модульный 20А ВА 47-63 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется минимум 41 мм свободной глубины в щите. Подключение проводов осуществляется через винтовые зажимы, доступ к которым закрыт пластиковыми крышками - они предотвращают случайное прикосновение и позволяют опломбировать устройство. Совместим с другими компонентами серии ВА 47-63 и PROxima: контакторами, УЗО, реле. Наличие цветового индикатора позволяет визуально определить состояние: «вкл» - рычаг вверх, «выкл» - вниз, «сработал» - в положении между «вкл» и «выкл».

Безопасность и стандарты

Автоматический выключатель ВА 47-63 соответствует требованиям ГОСТ Р 50345-2010 (эквивалент МЭК 60898-1/2). Соответствие гарантирует соответствие европейским и российским нормам безопасности. Категория перенапряжения 3 указывает на возможность выдерживать кратковременные скачки напряжения, характерные для слаботочных систем. Номинальное импульсное напряжение 4 кВ подтверждает устойчивость к грозовым и коммутационным перенапряжениям.

Преимущества

• Усиленный корпус с дополнительными заклёпками - предотвращает деформацию и расхождение корпуса при многократных срабатываниях
• Защитные крышки на зажимах - повышают безопасность при обслуживании и позволяют пломбировать устройство
• Цветовой индикатор состояния - упрощает диагностику без тестера
• Удобная ручка управления - обеспечивает четкое включение/отключение даже в условиях ограниченного доступа
• Гарантия 84 месяца - один из самых длинных сроков среди аналогичных решений

Ограничения применения

• Не предназначен для установки на открытых площадках или в сырых местах - степень защиты IP20 не защищает от воды и пыли
• Не рекомендуется для цепей с высокими пусковыми токами (например, крупные двигатели, сварочные аппараты) - характеристика B слишком чувствительна
• Подходит только для однофазных и трёхфазных сетей переменного тока - не работает с постоянным током
• Требует наличия достаточного места в щите: 3 модуля (54 мм) и глубина 41 мм

Примеры использования

• Защита трёхфазного кондиционера в квартире
• Щитовая группа для кухонного оборудования (плита, духовой шкаф, вытяжка)
• Распределительный щит торгового центра с несколькими фазами
• Общий входной автомат в многоэтажном доме для трёхфазной подводки

Практические советы

• Выбирая автомат, проверьте, чтобы сечение подключаемого кабеля попадало в диапазон 1–25 мм2 - меньшие провода плохо зажимаются, большие не войдут
• Перед монтажом убедитесь, что щит имеет достаточную глубину - 41 мм - и место под 3 модуля
• Для защиты от несанкционированного доступа используйте заводские крышки и опломбируйте выключатель после установки
• Если в цепи есть оборудование с высоким пусковым током (электродвигатели, насосы), выбирайте характеристику C вместо B
• При сборке щита соблюдайте порядок: автоматы с большим номиналом - ближе к входу, с меньшим - дальше
