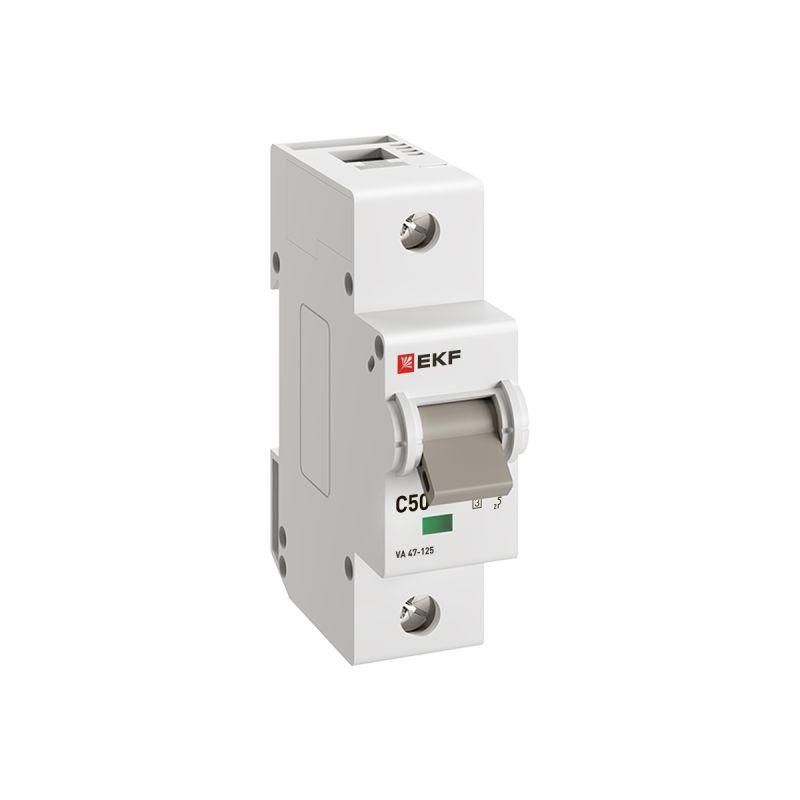

Автоматический выключатель ВА 47-125 1P 50А (C) 15кА EKF PROxima - mcb47125-1-50C

Автоматический выключатель ВА 47-125 1P 50А (C) 15кА от EKF - устройство для защиты однофазных цепей от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в распределительных щитах жилых, офисных и промышленных объектах. Артикул mcb47125-1-50c соответствует серии PROxima, обеспечивающей надёжную работу даже при высоких токах КЗ.

Назначение и область применения

Автоматический выключатель ВА 47-125 1P 50А (C) 15кА защищает однополюсные цепи переменного тока с номинальным напряжением 230 В. Он предназначен для использования в бытовых и промышленных электроустановках, где требуется надёжная защита от перегрузок и коротких замыканий. Применяется в щитах квартир, частных домов, торговых помещений, на участках с мощными нагрузками - например, для защиты электрокотлов, кондиционеров, насосов и оборудования с высоким пусковым током.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Количество полюсов: 1 - управление одной фазой сети;
• Номинальная отключающая способность: 15 кА - способность безопасно прервать ток короткого замыкания до 15 тысяч ампер;
• Номинальное напряжение: 230 В AC - работает в сетях с переменным током 50–60 Гц;
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, освещение, нагреватели, малые двигатели);
• Напряжение изоляции: 660 В - гарантирует безопасную работу при возможных скачках напряжения;
• Импульсное напряжение: 4 кВ - устойчивость к кратковременным перенапряжениям (молнии, коммутационные броски);
• Сечение провода: 1–35 мм2 - совместим с медными проводниками этого диапазона;
• Ширина: 1,5 модуля (27 мм) - компактный формат для плотной укладки в щите;
• Глубина монтажа: 82 мм - требует достаточного места внутри шита;
• Степень защиты IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; подходит только для внутренней установки в закрытых щитах;
• Рабочий температурный диапазон: –25…+50 C - допустимо использование в неотапливаемых помещениях, но не на улице;
• Степень загрязнения 2 - рассчитан на нормальные условия без значительного количества пыли, металлической стружки или влаги.

Совместимость и монтаж

Автоматический выключатель ВА 47-125 1P 50А (C) 15кА монтируется на стандартную DIN-рейку типа TS35. Устанавливается в любом направлении - вертикально или горизонтально. Для подключения используются зажимы с винтовым креплением, подходящие для проводов сечением от 1 до 35 мм2. Максимальная глубина монтажа 82 мм требует проверки свободного объёма в щите перед установкой. Совместим со всеми типами распределительных щитов, поддерживающими модульную систему 17,5 мм на один модуль. Артикул mcb47125-1-50c легко заменяет аналоги других производителей с такими же параметрами.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC/EN 60898-1 для автоматических выключателей для бытовых и аналогичных применений. Конструкция обеспечивает безопасное гашение дуги за счёт двух дугогасительных камер и двойного разрыва контактов. Серебросодержащая контактная группа снижает риск перегрева и окисления. Напряжение изоляции 660 В и импульсная прочность 4 кВ повышают уровень безопасности при аварийных режимах. IP20 не позволяет использовать выключатель во влажных или запылённых местах вне щита.

Преимущества

• Высокая отключающая способность 15 кА - позволяет заменить более крупные силовые автоматы в условиях повышенных токов КЗ;
• Компактная ширина 1,5 модуля - экономит место в щите, особенно важно при ограниченном пространстве;
• Двойной разрыв контактов и две дугогасительные камеры - увеличивают срок службы и надёжность гашения дуги;
• Серебросодержащие контакты - снижают переходное сопротивление, уменьшают нагрев и продлевают срок службы;
• Поддержка широкого диапазона сечений проводов (1–35 мм2) - универсальность для различных типов кабелей.

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, пыли или открытых площадках - степень защиты IP20 исключает внешнюю установку;
• Характеристика “C” не подходит для нагрузок с очень высоким пусковым током (например, большие асинхронные двигатели) - для них лучше выбрать характеристику D;
• Работает только с переменным током - не применяется в цепях постоянного тока;
• Температурный диапазон –25…+50 C - не рекомендуется для установки в неотапливаемых помещениях с зимними минусами ниже –25 C;
• Не имеет функции дифференциальной защиты - для защиты от утечек тока необходима установка отдельного УЗО.

Примеры использования

• Защита группы розеток в квартире с подключенными электрочайником, микроволновкой и холодильником;
• Щитовая защита электрокотла мощностью до 11,5 кВт (при 230 В ≈ 50 А);
• Обеспечение безопасности цепи кондиционера с пусковым током до 1,5×I_н;
• Распределительный щит на производственной линии с несколькими маломощными станками и освещением;
• Замена старого автомата с меньшей отключающей способностью (например, 6 или 10 кА) на более современный и надёжный вариант - ВА 47-125 1P 50А (C) 15кА от EKF.

Практические советы

• При замене автомата обязательно сверьте сечение кабеля - он должен попадать в диапазон 1–35 мм2. Перегрузка по сечению может вызвать перегрев;
• Проверьте глубину щита: 82 мм - это больше, чем у многих бюджетных моделей. Убедитесь, что выключатель не будет задевать дверцу;
• Если в цепи есть двигатель или другая нагрузка с высоким пуском - рассмотрите возможность замены на характеристику D, а не C;
• Для полноценной защиты от поражения током всегда используйте этот автомат вместе с УЗО - ВА 47-125 сам по себе не реагирует на утечки;
• При сборке щита соблюдайте порядок: сначала подключите входные провода, затем выходные - чтобы избежать случайного замыкания;
• Артикул mcb47125-1-50c можно заказывать в запас - он совместим с другими изделиями серии PROxima, что упрощает ремонт и обслуживание.
