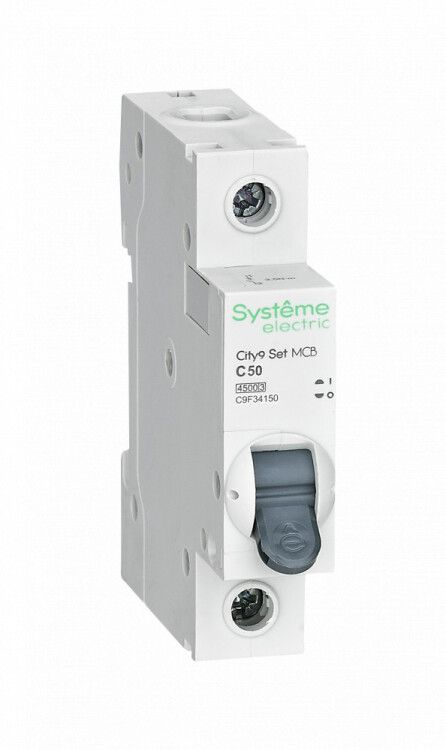

Выключатель автоматический модульный 1п C 50А 4.5кА City9 Set 230В SE C9F34150 APC

Автоматический выключатель модульный однополюсный 50А С 4.5кА 230В от бренда Systeme Electric (арт. c9f34150) предназначен для защиты бытовых и промышленных цепей переменного тока от перегрузок и коротких замыканий. Монтируется на DIN-рейку, подходит для установки в распределительных щитках жилых и коммерческих зданий.

Назначение и область применения

Автоматический выключатель модульный однополюсный 50А С 4.5кА 230В защищает однофазные электрические сети с рабочим напряжением до 230 В. Он срабатывает при длительной перегрузке или внезапном скачке тока - например, при коротком замыкании. Подходит для защиты групповой проводки: мощных розеточных контуров, электрокотлов, кондиционеров, насосов, сварочных аппаратов и другого оборудования с высоким пусковым током.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Номинальное напряжение: 230 В (переменный ток);
• Номинальная отключающая способность: 4,5 кА - максимальный ток КЗ, который устройство безопасно отключит;
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, освещение, нагреватели, малые двигатели);
• Количество полюсов: 1 - управляет одним фазным проводником;
• Род тока: переменный (AC), частотой 50–60 Гц;
• Номинальное напряжение изоляции: 440 В - гарантирует надёжную изоляцию даже при кратковременных перенапряжениях;
• Степень защиты: IP20 - предохраняет от контакта с пальцами и крупными предметами, но не защищена от пыли и воды;
• Ширина: 1 модуль (17,5 мм) - совместим со стандартными щитками;
• Глубина монтажа: 45 мм - требует минимального свободного места внутри щита;
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую нагрузку на провода;
• Степень загрязнения: 2 - рассчитан на работу в помещениях с обычным уровнем запыления (не для сырых или пыльных сред вне помещений).

Совместимость и монтаж

Автоматический выключатель modulnyy odnopolyusnyy 50A S 4.5kA 230B (c9f34150) устанавливается на DIN-рейку типа TS35. Для монтажа достаточно зафиксировать его на рейке до характерного щелчка. Клеммы предназначены для подключения медных проводов сечением от 1,5 до 25 мм2. Нельзя использовать многожильные провода без наконечников - они могут ослабить контакт. Обязательно затягивайте клеммы моментом 0,8–1,0 Нм; переизбыток усилия повредит пластиковые элементы. Выключатель работает в паре с другими устройствами серии City9 SET - все компоненты имеют одинаковый шаг и цветовое оформление для удобства сборки.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC/EN 60898-1. Конструкция имеет сертификаты безопасности, обеспечивающие соответствие нормам ЕЭК. Автоматический выключатель модульный однополюсный 50А С 4.5кА 230В выполнен с системой “мгновенной коммутации” - это позволяет минимизировать время горения дуги и снижает риск возгорания. Клеммы спроектированы так, что токоведущие части недоступны при установленном лицевом рычаге, что исключает случайный контакт при обслуживании.

Преимущества

• Индикатор положения: ярко выраженная метка “I/O” на рычаге - легко определить состояние устройства;
• Ударопрочный корпус из усиленного пластика с 6 металлическими заклёпками - увеличивает долговечность при механических воздействиях;
• Защита клеммного пространства - предотвращает попадание сторонних объектов и снижает вероятность пробоя;
• Класс токоограничения 3 - меньше теплового удара на проводку при аварии;
• Совместимость с серией City9 SET - можно собирать единый щит с одной линейкой устройств.

Ограничения применения

• Не применяется в трёхфазных сетях - требуется три таких автомата или трёхполюсный аналог;
• IP20 не допускает использование во влажных, пыльных или открытых местах (ул. , баня, подвал без теплоизоляции);
• Не рекомендован для питания двигателей с очень высоким пусковым током (>7×In) - лучше выбрать характеристику D;
• Не поддерживает подключение алюминиевых проводов - возможен окислительный процесс и потеря контакта;
• Не является УЗО - не защищает от утечек тока на землю, нужна отдельная защита.

Примеры использования

• Щитовая квартиры: защита группы розеток на кухне с плитой, микроволновкой и кофе-машиной;
• Цех: питание конвейера с асинхронным двигателем 3,7 кВт;
• Объекты торговли: группа освещения и розеток в офисе или магазине;
• Частный дом: автомат для электрического котла мощностью до 11,5 кВт (при 230 В).

Практические советы

• Выбирая автомат, проверьте суммарную мощность всех подключённых приборов - она должна быть ниже 11,5 кВт (P = U × I = 230 В × 50 А);
• Если в цепи есть холодильники, насосы или компрессоры - убедитесь, что их пусковой ток не превышает 7–8×50 А (до 350–400 А);
• При сборке щита используйте перемычки того же класса (медные, с изоляцией) - не экономьте на качестве связи;
• Проверяйте температуру клемм через месяц после первого включения - перегрев указывает на плохой контакт;
• Для сложных объектов рекомендуется сочетать этот автомат с УЗО и/или дифференциальным автоматом - он лишь защищает от перегрузки и КЗ.
