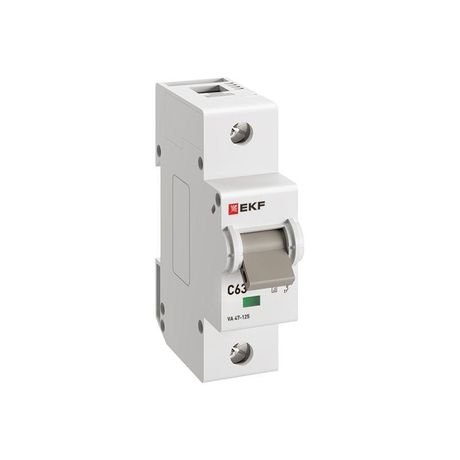

Автоматический выключатель ВА 47-125 1P 63А (C) 15кА PROXIMA EKF - mcb47125-1-63C

Автоматический выключатель ВА 47-125 PROxima EKF - это однополюсное устройство на 63 А с характеристикой C и отключающей способностью 15 кА, предназначенное для защиты электропроводки от перегрузок и коротких замыканий в бытовых и промышленных сетях переменного тока. Благодаря компактному размеру и высокой надёжности, этот автомат часто применяют там, где требуется замена более крупных силовых аппаратов.

Назначение и область применения

Автоматический выключатель ВА 47-125 PROxima EKF защищает однофазные цепи с рабочим напряжением до 230 В. Подходит для установки в распределительных щитках жилых домов, офисов, производственных помещений и объектов инфраструктуры. Применяется для защиты освещения, розеточных групп, бытовой техники и оборудования мощностью до 14,5 кВт. Его можно использовать вместо более громоздких силовых автоматов благодаря высокой отключающей способности - 15 кА.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током, таких как люминесцентные светильники, насосы, малые двигатели;
• Отключающая способность: 15 кА - способность безопасно прервать ток короткого замыкания до этой величины;
• Напряжение: 230 В AC, частота 50–60 Гц - совместим с сетями России и стран СНГ;
• Сечение провода: 1–35 мм2 - позволяет подключать медные провода любого распространённого сечения;
• Ширина: 1,5 модуля (27 мм) - экономичное использование места в щите;
• Степень защиты IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги - требует установки внутри закрытого щита;
• Номинальное напряжение изоляции: 660 В - повышенная изоляция для безопасности при скачках напряжения;
• Импульсное напряжение: 4 кВ - устойчивость к кратковременным перенапряжениям, например, от молний;
• Рабочий диапазон температур: –25…+50 C - работает в неотапливаемых помещениях и на улице внутри щитов;
• Глубина монтажа: 82 мм - необходимо учитывать при проектировании глубины щита;
• Степень загрязнения 2 - допустимо применение в условиях с незначительным количеством пыли и конденсата.

Совместимость и монтаж

Автоматический выключатель ВА 47-125 PROxima EKF монтируется на DIN-рейку 35 мм, стандартную для всех современных щитов. Установка занимает минимум времени: фиксируется защёлкой, подключение проводов осуществляется зажимами с винтами. Клеммы рассчитаны на многожильные и одножильные провода сечением от 1 до 35 мм2 - не требуют наконечников. Монтаж возможен в любом положении, но рекомендуется вертикальное - сверху вниз, как указано на корпусе. Обязательно соблюдать минимальную глубину щита 82 мм. Совместим со всеми типами щитов, соответствующих нормам IEC/EN 61439.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC 60898-1 и EN 60898-1, что гарантирует соответствие требованиям к безопасности, долговечности и точности срабатывания. Серебросодержащая контактная группа снижает нагрев и увеличивает срок службы. Двойной разрыв контакта и две дугогасительные камеры обеспечивают надёжное гашение дуги даже при аварийных токах до 15 кА, исключая риск возгорания.

Преимущества

• Высокая отключающая способность (15 кА) - позволяет замещать дорогостоящие силовые автоматы в сложных сетях;
• Компактная ширина 1,5 модуля - экономия места в щите, особенно важно при плотном расположении устройств;
• Улучшенная контактная система с серебром - меньше нагрев, выше надёжность при длительной работе;
• Надёжное гашение дуги - повышает безопасность и продлевает срок службы устройства;
• Работает при низких температурах - подходит для установки в холодных помещениях и на улице в защищённых щитах.

Ограничения применения

• Не предназначен для работы вне закрытого щита - степень защиты IP20 не защищает от воды и пыли;
• Не подходит для цепей с очень высокими пусковыми токами (например, большие асинхронные двигатели) - для них лучше выбрать характеристику D;
• Однополюсное исполнение - нельзя использовать для защиты двухфазных или трёхфазных систем без дополнительных автоматов;
• Не имеет функции дифференциального тока - для защиты от утечек требуется установка УЗО перед этим автоматом.

Примеры использования

• Защита группы розеток в квартире с мощной техникой (стиральная машина, бойлер, микроволновка);
• Щит на этаже многоэтажного дома - замена старого автомата с меньшей отключающей способностью;
• Промышленный щит управления - питание контроллеров, сенсоров, малых насосов;
• Освещение торгового зала с люминесцентными и LED-светильниками - характеристика C идеально подходит для этих нагрузок.

Практические советы

• Перед заменой проверьте ток короткого замыкания в вашей сети - если он близок к 15 кА, то ВА 47-125 PROxima EKF будет оптимальным выбором;
• При подключении проводов затягивайте винты усилием рук - переусиливать не нужно, чтобы не повредить клемму;
• Если в щите мало места - используйте этот автомат вместо 2-модульных аналогов, так как он занимает всего 1,5 модуля;
• Обязательно сочетайте его с УЗО, если есть риск поражения током - сам по себе он не защищает от утечек;
• Проверяйте температуру в щите - при постоянной работе около +50 C возможно снижение реальной нагрузочной способности.
