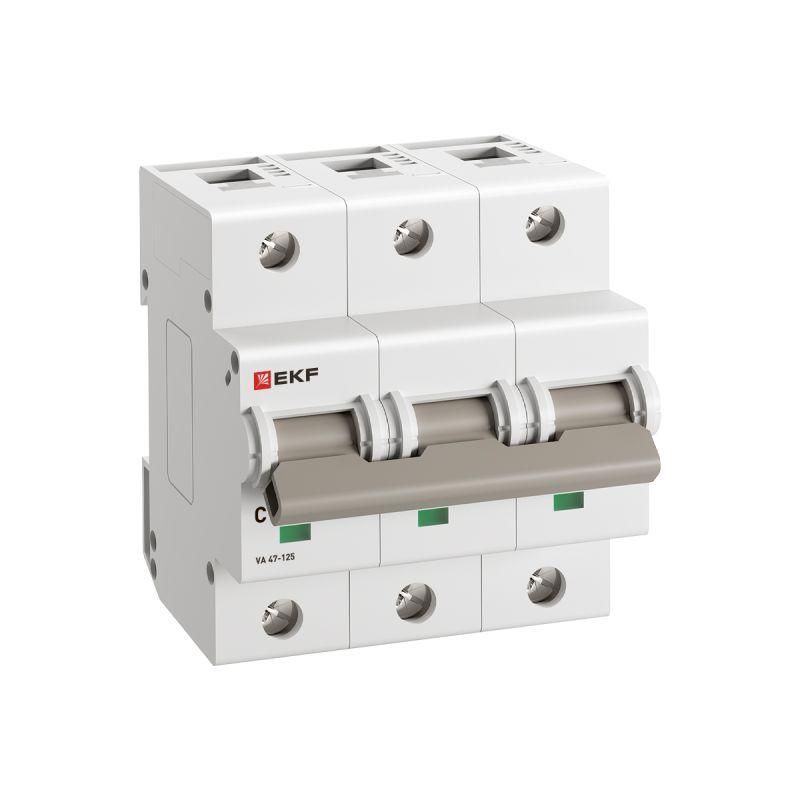

Автоматический выключатель ВА 47-125 3P 32А (C) 15кА PROXIMA EKF - mcb47125-3-32C

Автоматический выключатель ВА 47-125 PROxima EKF - трёхполюсное устройство на 32 А с характеристикой C и отключающей способностью 15 кА, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектах.

Назначение и область применения

Автоматический выключатель ВА 47-125 PROxima EKF защищает электрические сети переменного тока от перегрузок и коротких замыканий. Его применяют в качестве основного или группового автомата в распределительных щитах. Устройство особенно эффективно там, где возможны кратковременные пусковые токи - например, при запуске двигателей, насосов, компрессоров или осветительных нагрузок с высокой начальной мощностью.

Технические характеристики

• Номинальный ток: 32 А
• Количество полюсов: 3
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (электродвигатели, светильники, бытовая техника)
• Номинальное напряжение: 400 В AC
• Номинальная отключающая способность: 15 кА - позволяет безопасно отключить цепь даже при серьёзном КЗ
• Номинальное напряжение изоляции: 660 В - повышенная изоляция для работы в условиях колебаний напряжения
• Номинальное импульсное напряжение: 4 кВ - устойчивость к сетевым скачкам и грозовым импульсам
• Частота: 50–60 Гц - совместим с сетями России и стран СНГ
• Сечение подключаемого провода: 1–35 мм2 - поддерживает медные и алюминиевые проводники
• Степень защиты IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита
• Модульная ширина: 4,5 модуля (9 мм × 4,5 = 40,5 мм)
• Глубина монтажа: 82 мм - требуется свободное пространство за DIN-рейкой
• Рабочий температурный диапазон: –25…+50 C - работает в холодных и жарких помещениях
• Степень загрязнения: 2 - допустимо использование в помещениях со слабым загрязнением (нет проводящей пыли, конденсата)

Совместимость и монтаж

Автоматический выключатель ВА 47-125 PROxima EKF монтируется на стандартную DIN-рейку типа TS35. Ширина 4,5 модуля занимает место аналогично другим устройствам этой серии. Подключение осуществляется через зажимы сверху и снизу - провода фиксируются винтами. Максимальное сечение 35 мм2 позволяет использовать кабели сечением до 2×16 мм2 или одиночные многожильные провода. Обязательно соблюдайте момент затяжки - перетягивание повредит зажим, недотягивание вызовет нагрев.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC/EN 60898-1 и IEC/EN 60947-2. Конструкция предусматривает двойной разрыв контактов и две дугогасительные камеры - это снижает риск возгорания при отключении больших токов. Серебросодержащая контактная группа увеличивает срок службы и снижает переходное сопротивление. Автоматический выключатель ВА 47-125 PROxima EKF не содержит опасных веществ согласно RoHS.

Преимущества

• Высокая отключающая способность (15 кА) делает его подходящим для промышленных и коммерческих объектов, где обычные автоматы не справились бы с КЗ
• Двойная дугогасительная система обеспечивает надёжное гашение дуги даже при максимальных токах
• Серебряные контакты снижают нагрев и продлевают срок службы устройства
• Широкий диапазон рабочих температур позволяет применять его в неотапливаемых помещениях и на производстве
• Совместимость с другими изделиями серии PROxima - удобно для сборки унифицированных щитов

Ограничения применения

• Не предназначен для установки на открытых площадках или во влажных местах - степень защиты IP20 требует герметичного щита
• Не рекомендован для защиты чувствительной электроники (например, серверов, систем управления) - характеристика C имеет задержку при срабатывании
• Не подходит для постоянных токов - только переменный ток 50–60 Гц
• Имеет ограниченную ширину - нельзя установить более чем 4,5 модулей на один ряд без учета соседних устройств

Примеры использования

• Защита группы розеток в офисе или торговом помещении
• Подключение двигателя насоса или вентилятора мощностью до 7,5 кВт
• Групповой автомат для освещения в производственном цеху
• Щитовая защита в административных зданиях, складах, автосервисах

Практические советы

• Перед установкой проверьте соответствие сечения кабеля - используйте провода 1–35 мм2, чтобы избежать перегрева
• Обращайте внимание на глубину монтажа (82 мм): убедитесь, что за рейкой достаточно места для проводов и других элементов
• При сборке щита сочетайте этот автомат с другими изделиями серии PROxima - они имеют единый дизайн и механизмы, что упрощает обслуживание
• Не используйте автомат для защиты цепей с высокими пусковыми токами (>5×Iн), таких как крупные компрессоры - лучше выбрать характеристику D
• Проверяйте состояние контактов каждые 2–3 года при активной эксплуатации - особенно если есть признаки нагрева или шума при работе
