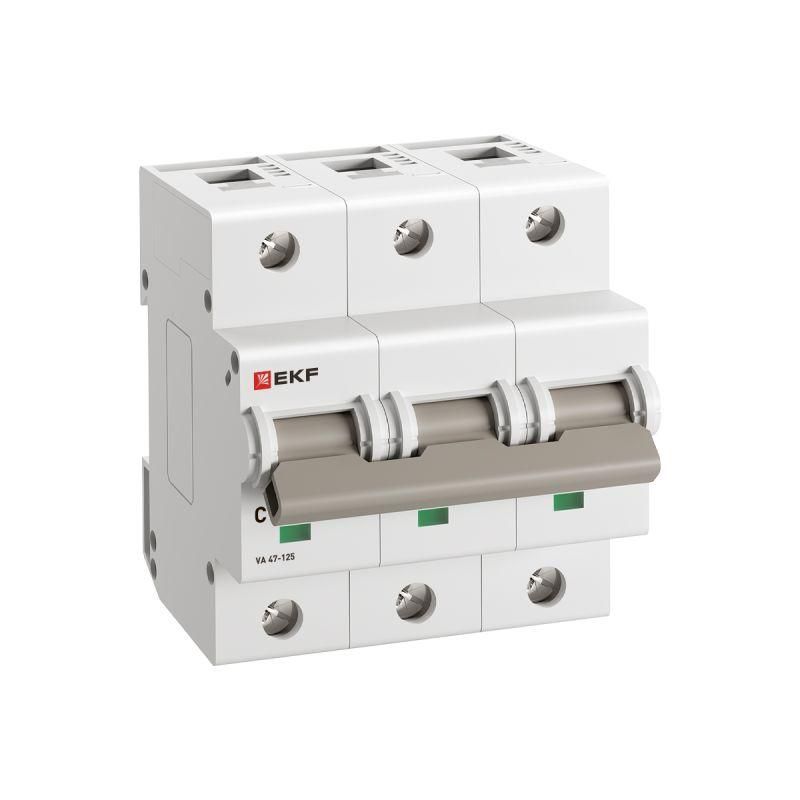

Автоматический выключатель ВА 47-125 3P 25А (C) 15кА PROXIMA EKF - mcb47125-3-25C

Автоматический выключатель ВА 47-125 3P 25А (C) 15кА PROXIMA EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат подходит для установки в распределительных щитах жилых, офисных и промышленных объектов, где требуется надежная защита трехфазных нагрузок. Бренд EKF и артикул mcb47125-3-25c указывают на принадлежность к серии PROXIMA, известной повышенной коммутационной способностью.

Назначение и область применения

Автоматический выключатель ВА 47-125 3P 25А (C) 15кА PROXIMA EKF защищает трёхфазные сети переменного тока от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Применяется в распределительных щитах зданий, на производствах, в системах освещения, насосных станциях, конвейерах и другом оборудовании с мощностью до 16–18 кВт на фазу. Его можно использовать вместо более крупных силовых автоматов благодаря высокой отключающей способности.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальное напряжение: 400 В AC - рассчитан на работу в сетях 380/400 В;
• Отключающая способность: 15 кА - способен безопасно прервать ток короткого замыкания до 15 тысяч ампер;
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, двигатели, люминесцентные лампы);
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную работу при кратковременных скачках напряжения;
• Сечение провода: 1–25 мм2 - позволяет подключать медные провода от тонких до достаточно толстых;
• Степень защиты IP20 - защищён от прикосновений пальцев и твердых предметов, но не от воды и пыли; подходит только для внутренней установки в закрытые щиты;
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные импульсы, например, от грозовых разрядов;
• Частота: 50–60 Гц - совместим с сетями России, Европы и других стран;
• Ширина: 4,5 модуля (9 мм × 4,5 = 40,5 мм) - занимает место в DIN-рейке, соответствует стандартным щиткам;
• Глубина монтажа: 82 мм - требует достаточного пространства внутри щита;
• Рабочий диапазон температур: –25…+50 C - работает в холодных и жарких помещениях, но не на улице;
• Степень загрязнения 2 - допустимо наличие неметаллической пыли и умеренной влажности, типичной для помещений.

Совместимость и монтаж

Автоматический выключатель ВА 47-125 3P 25А (C) 15кА PROXIMA EKF монтируется на стандартную DIN-рейку 35 мм. Подключение осуществляется через винтовые зажимы - провода зачищаются на 8–10 мм. Убедитесь, что глубина щита минимум 82 мм, чтобы выключатель свободно входил и не задевал крышку. Каждый полюс имеет отдельные вход и выход - соблюдайте правильную последовательность подключения фаз. Нельзя использовать этот аппарат в цепях постоянного тока или с напряжением выше 400 В AC.

Безопасность и стандарты

Выключатель соответствует требованиям международного стандарта IEC 60898-1 для бытовых и аналогичных применений. Конструкция обеспечивает безопасное гашение дуги за счёт двух дугогасительных камер и двойного разрыва контактов - снижается риск возгорания при аварии. Серебросодержащая контактная группа повышает долговечность и снижает нагрев при работе. IP20 не предусматривает защиту от брызг - запрещена установка во влажных или пыльных местах вне щита.

Преимущества

• Высокая отключающая способность (15 кА) - обеспечивает защиту даже в условиях слабых сетей с большим током КЗ;
• Двойной разрыв контактов + две дугогасительные камеры - увеличивает срок службы и снижает вероятность отказа;
• Серебросодержащие контакты - обеспечивают стабильную токопроводимость и меньше нагреваются;
• Универсальная характеристика “C” - хорошо сочетается с большинством промышленных и бытовых двигателей и светильников;
• Совместимость со стандартными щитами EKF и другими производителями - легко заменить при необходимости.

Ограничения применения

• Не предназначен для работы на улице или в сырых помещениях - IP20 не защищает от влаги;
• Не подходит для цепей постоянного тока - только переменный ток 50–60 Гц;
• Не рекомендован для нагрузок с очень высокими пусковыми токами (например, большие компрессоры или тяжёлые станки) - лучше выбрать характеристику D;
• Максимальная рабочая температура +50 C - не устанавливать рядом с источниками тепла (печи, трансформаторы);
• Не следует использовать в качестве основного рубильника - он не предназначен для частого ручного включения/выключения.

Примеры использования

• Защита трёхфазного электродвигателя 3 кВт на конвейере;
• Щитовая защита группы осветительных приборов в производственном цехе;
• Распределительный щит многоквартирного дома - защита одной фазы на этаже;
• Электрощит насосной станции с трёхфазным насосом;
• Подключение оборудования с пусковыми токами до 5–7×Iн (например, воздушные завесы, малые компрессоры).

Практические советы

• Перед установкой проверьте соответствие сечения провода - используйте провода 1–25 мм2, иначе возможен перегрев;
• При сборке щита оставляйте минимум 10 см свободного места перед выключателем - это удобнее для обслуживания;
• Если в вашей сети часто происходят выбросы тока (например, при включении нескольких устройств сразу), убедитесь, что характеристика “C” подходит - при частых ложных срабатываниях рассмотрите вариант с “D”;
• Не затягивайте зажимы слишком сильно - это повредит изоляцию провода и снизит контакт;
• Проверяйте состояние контактов каждые 1–2 года - особенно в условиях пыли или вибраций.
