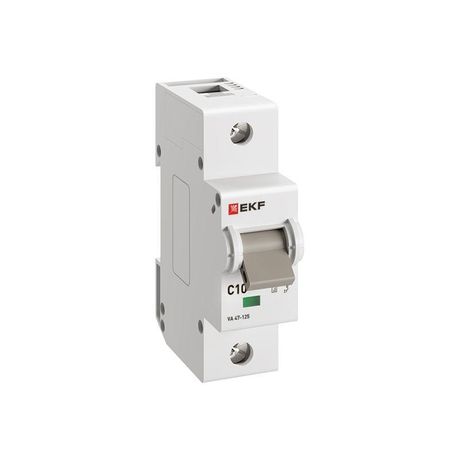

Автоматический выключатель ВА 47-125 1P 10А (C) 15кА PROXIMA | mcb47125-1-10C EKF

Автоматический выключатель ВА 47-125 1P 10А (C) 15кА EKF - это однополюсное устройство для защиты электропроводки от перегрузок и коротких замыканий. Подходит для установки в распределительных щитках жилых, офисных и промышленных объектов. Бренд EKF и артикул mcb47125-1-10c указывают на принадлежность к серии PROXIMA, где устройства отличаются повышенной отключающей способностью и компактным исполнением.

Назначение и область применения

Автоматический выключатель ВА 47-125 1P 10А (C) 15кА EKF защищает однофазные цепи с номинальным током до 10 А. Он предназначен для использования в бытовых и легкопромышленных сетях - например, для защиты розеточных групп, освещения, бытовой техники и маломощного оборудования. Устройство применяется там, где требуется надежная защита от скачков тока, особенно в условиях возможных коротких замыканий.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током, таких как люминесцентные светильники, насосы, компрессоры;
• Отключающая способность: 15 кА - способность безопасно прервать ток короткого замыкания до 15 тысяч ампер;
• Номинальное напряжение: 230 В переменного тока (AC);
• Напряжение изоляции: 660 В - гарантирует безопасную работу при временных перенапряжениях;
• Импульсное напряжение: 4 кВ - устойчивость к кратковременным выбросам, например, от молний или коммутаций;
• Частота: 50–60 Гц - совместим с сетями России и большинства стран;
• Ширина: 1,5 модуля (27 мм) - занимает мало места в щите;
• Глубина монтажа: 82 мм - требует достаточного пространства внутри шкафа;
• Сечение провода: 1–35 мм2 - позволяет подключать медные провода от тонких до мощных;
• Степень защиты IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги; подходит только для внутренней установки в закрытых щитах;
• Рабочий диапазон температур: –25…+50 C - работает в неотапливаемых помещениях, включая подвалы и технические этажи;
• Степень загрязнения 2 - допустимо наличие неметаллической пыли и умеренной влажности, типично для помещений с нормальными условиями эксплуатации.

Совместимость и монтаж

Автоматический выключатель ВА 47-125 1P 10А (C) 15кА EKF устанавливается на DIN-рейку 35 мм, стандартную для всех современных щитов. Монтаж выполняется с помощью фиксирующего зажима - достаточно защелкнуть устройство на рейке. Клеммы рассчитаны на затяжку отверткой, рекомендованное усилие - не более 0,8 Нм. Подключение проводов: вход сверху, выход снизу - соблюдайте полярность при подключении. Убедитесь, что глубина щита не менее 82 мм, чтобы выключатель свободно располагался без давления на заднюю стенку.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC/EN 60898-1 для автоматических выключателей для домашнего и аналогичного использования. Серебросодержащая контактная группа снижает нагрев и увеличивает срок службы. Двойной разрыв контактов и две дугогасительные камеры обеспечивают безопасное гашение дуги даже при максимальном токе короткого замыкания - 15 кА. Это делает выключатель безопаснее обычных моделей с меньшей отключающей способностью.

Преимущества

• Высокая отключающая способность (15 кА) - позволяет использовать вместо дорогостоящих силовых автоматов в местах с высокими токами КЗ;
• Компактная ширина (1,5 модуля) - экономит место в щитке, удобно для плотной компоновки;
• Серебряные контакты - меньше окисляются, лучше проводят ток, долговечнее;
• Две дугогасительные камеры - повышают надежность гашения дуги при аварии;
• Работает при низких температурах - подходит для установки в холодных помещениях.

Ограничения применения

• Не предназначена для трехфазных систем - только для однофазных цепей (1P);
• IP20 - нельзя устанавливать во влажных, пыльных или открытых помещениях (например, на улице, в бане, на производстве без оболочки);
• Характеристика C - не подходит для нагрузок с очень высоким пусковым током (например, крупные двигатели, сварочные аппараты); для них нужна характеристика D;
• Максимальный ток 10 А - не годится для защиты мощных плит, бойлеров или тепловых пушек выше 2,3 кВт.

Примеры использования

• Защита группы розеток в квартире или офисе;
• Подключение осветительных цепей с энергосберегающими лампами и LED-светильниками;
• Щитовая защита для холодильника, стиральной машины, микроволновой печи;
• Электрооборудование в подъездных щитах, технических помещениях, котельных с контролируемой средой.

Практические советы

• Перед установкой проверьте соответствие сечения провода: для 10 А оптимально - 2,5 мм2, но можно использовать до 35 мм2 при необходимости;
• Не используйте этот выключатель для защиты двигателей - он не имеет тепловой защиты по времени, как термореле;
• Если в щите много автоматов, учитывайте, что каждый занимает 1,5 модуля - планируйте количество мест заранее;
• При замене старого автомата убедитесь, что новый также имеет 15 кА отключающей способности - это важно для безопасности;
• Проверяйте маркировку на корпусе перед монтажом: убедитесь, что указано именно 10 А и характеристика C - путаница с другими значениями опасна.
