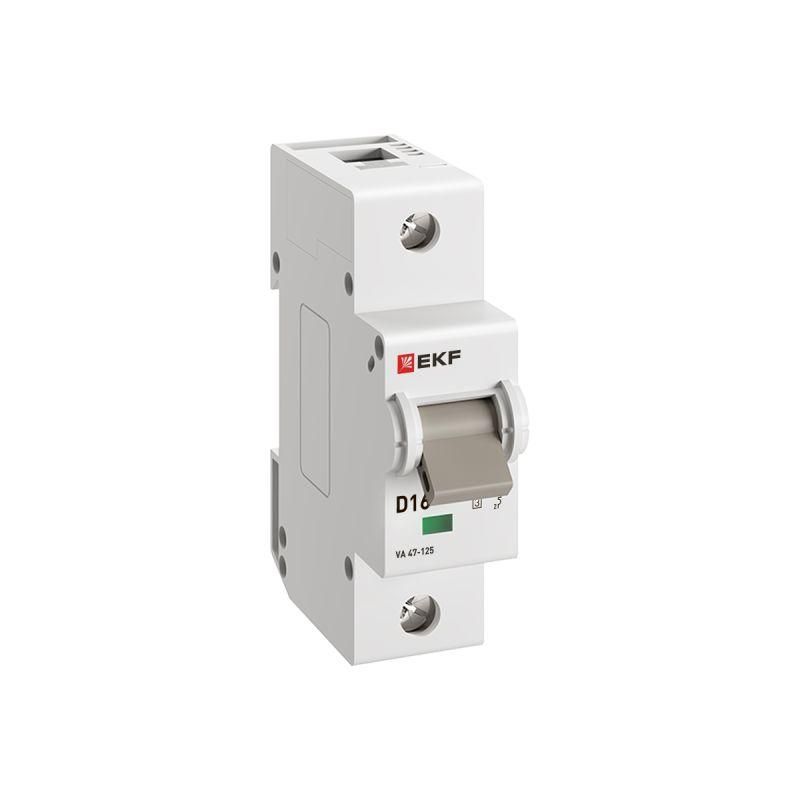

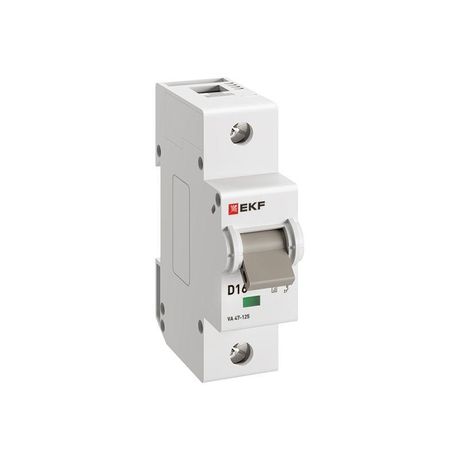

Автоматический выключатель ВА 47-125 1P 16А (D) 15кА PROXIMA EKF - mcb47125-1-16D

Автоматический выключатель ВА 47-125 PROxima EKF - это однополюсное устройство на 16 А с отключающей способностью 15 кА, предназначенное для защиты электропроводки от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектах. Бренд EKF и артикул mcb47125-1-16d указывают на принадлежность к серии PROxima, известной повышенной надёжностью.

Назначение и область применения

Автоматический выключатель ВА 47-125 PROxima EKF защищает однофазные цепи переменного тока от сверхтоков - перегрузок и коротких замыканий. Его применяют в бытовых и промышленных щитах, особенно там, где требуется высокая коммутационная способность. Характеристика D позволяет использовать его для защиты оборудования с высокими пусковыми токами: насосов, компрессоров, мощных светильников, станков и конвейеров.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Напряжение: 230 В AC - рассчитан на работу в сетях с переменным током 230 В;
• Количество полюсов: 1 - управляет одной фазой; подходит для однофазных нагрузок;
• Отключающая способность: 15 кА - способен безопасно прервать ток короткого замыкания до 15 тысяч ампер;
• Характеристика срабатывания: D - срабатывает при токе 10–20 кратном от номинала, что исключает ложные срабатывания при пуске двигателей;
• Сечение провода: 1–35 мм2 - совместим с медными проводниками этого сечения;
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную изоляцию даже при кратковременных скачках напряжения;
• Импульсное напряжение: 4 кВ - устойчив к кратковременным высоковольтным импульсам (например, от молний);
• Степень защиты IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли;
• Частота: 50–60 Гц - работает в сетях России и Европы;
• Ширина: 1,5 модуля (27 мм) - занимает мало места в щите;
• Рабочий диапазон температур: –25…+50 C - можно устанавливать в неотапливаемых помещениях;
• Глубина монтажа: 82 мм - требует достаточного пространства внутри щита;
• Степень загрязнения 2 - допустимо использование в условиях умеренного запыления (офисы, производственные зоны без активного пылеобразования).

Совместимость и монтаж

Выключатель ВА 47-125 PROxima EKF монтируется на DIN-рейку 35 мм, стандартную для большинства распределительных щитов. Установка осуществляется путём защёлкивания - никаких болтов или инструментов не требуется. Клеммы предназначены для затяжки проводов сечением 1–35 мм2. Обратите внимание: глубина монтажа 82 мм требует проверить внутренние габариты щита перед установкой. Совместим со всеми типами DIN-реек и другими устройствами серии PROxima EKF.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC/EN 60898-1 для автоматических выключателей для домашнего и аналогичного использования. Конструкция с двойным разрывом контактов и двумя дугогасительными камерами снижает риск возгорания при отключении больших токов. Серебросодержащая контактная группа повышает долговечность и снижает нагрев при работе.

Преимущества

• Высокая отключающая способность (15 кА) делает её подходящей для мест с высокой вероятностью КЗ - например, рядом с трансформаторами или длинными кабелями;
• Характеристика D позволяет применять выключатель ВА 47-125 PROxima EKF там, где обычные автоматы (B/C) часто ложно срабатывают - на двигателях и освещении с высоким пуском;
• Узкая форма (1,5 модуля) экономит место в щите, позволяя разместить больше устройств;
• Двойная дугогасительная система увеличивает срок службы и снижает риск выхода устройства из строя после нескольких срабатываний;
• Работает при низких температурах - подходит для установки в холодных помещениях, на улице в закрытых щитах.

Ограничения применения

• Не предназначен для защиты трёхфазных цепей - используйте трёхполюсные модели при необходимости;
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать во влажных помещениях без дополнительной герметизации щита;
• Не рекомендован для частого ручного включения/выключения - предназначен для аварийного отключения, а не для оперативного управления;
• При токе выше 16 А выключатель будет срабатывать - не следует использовать для нагрузок близких к 20 А длительно.

Примеры использования

• Защита цепи питания кондиционера с компрессором;
• Отключение группы розеток в мастерской с мощными электроинструментами;
• Щитовая защита входа в квартиру или офис, где есть вероятность КЗ из-за старой проводки;
• Подключение к сети насоса для системы отопления или водоснабжения;
• Фазовый автомат в щите на производстве с оборудованием типа CNC-станков.

Практические советы

• Перед установкой проверьте, чтобы сечение подводящих проводов попадало в диапазон 1–35 мм2 - меньшее сечение вызовет перегрев, большее - плохо зажмётся в клемме;
• При сборке щита убедитесь, что глубина корпуса (82 мм) не задевает заднюю стенку - иначе выключатель не защёлкнется полностью;
• Если планируете использовать несколько таких автоматов, выбирайте одинаковые характеристики (D) для согласованной работы всей цепи;
• Не заменяйте этот автомат на более слабый (например, C-характеристикой) - он может не справиться с пусковыми токами и постоянно отключаться;
• Проверяйте состояние контактов через 2–3 года при интенсивной эксплуатации - особенно если было несколько срабатываний.
