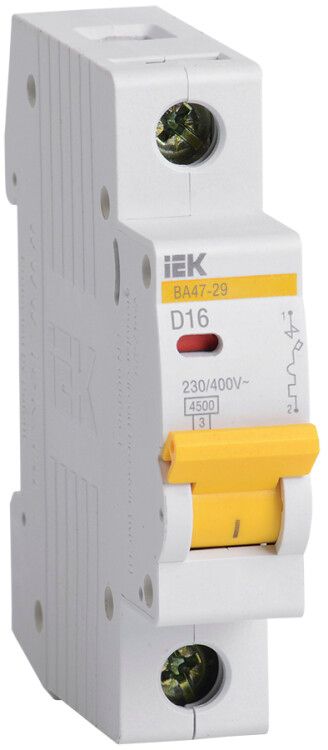

Выключатель автоматический однополюсный ВА47-29 16А D 4,5кА KARAT | MVA20-1-016-D IEK

Автоматический выключатель ВА47-29 - надёжное устройство для защиты однофазных цепей от перегрузок и коротких замыканий. Бренд IEK (ИЭК) предлагает эту модель в сериях KARAT с артикулом mva20-1-016-d; она подходит как для домашних щитов, так и для промышленного оборудования.

Назначение и область применения

Автоматический выключатель ВА47-29 защищает группы потребителей в электрощитах: освещение, розетки, бытовые приборы, маломощные двигатели. Подходит для установки в жилых, офисных и производственных помещениях. Характеристика D позволяет использовать его там, где возникают кратковременные высокие пусковые токи - например, при запуске насосов, компрессоров или сварочных аппаратов.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выдерживает автомат без срабатывания
• Номинальное напряжение: 230 В переменного тока (AC), частота 50 Гц
• Отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этой величины
• Характеристика срабатывания: D - срабатывает при токе 10–20 кратном от номинала, подходит для индуктивных нагрузок
• Количество полюсов: 1 - управляет одной фазой
• Тип расцепителя: комбинированный - тепловой (для перегрузок) и электромагнитный (для КЗ)
• Максимальное сечение кабеля: 25 мм2 - можно подключить медный провод до этого размера
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температурах от -40C до +50C
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Глубина монтажа: 73,6 мм - требует соответствующего места в щите
• Количество модулей DIN: 1 - занимает один стандартный модуль шириной 18 мм

Совместимость и монтаж

Автоматический выключатель ВА47-29 монтируется на DIN-рейку 35 мм. Для подключения используются верхние зажимы: допускается присоединение как гибкого многожильного провода, так и жесткой шины типа FORK или PIN. Это удобно при организации распределительных шин внутри щита. Индикатор положения контакта показывает состояние автомата - “ON” / “OFF”. Монтаж не требует специальных инструментов, достаточно отвертки. Учитывайте глубину 73,6 мм при планировании расположения других элементов в щите.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345 и ТУ 2000 АГИЕ.641.235.003. Обеспечивает класс токоограничения 3 - минимальное время срабатывания при КЗ снижает риск повреждения проводки. Конструкция имеет двойную изоляцию и предотвращает случайное прикосновение к токоведущим частям благодаря IP20. Применяется в системах TN-S, TN-C-S, TT.

Преимущества

• Две независимые системы защиты - тепловая и электромагнитная - обеспечивают точное срабатывание при любых авариях
• Улучшенная дугогасительная камера - снижает риск возгорания при отключении больших токов
• Насечки на зажимах - уменьшают нагрев и усиливают контакт, особенно важны при длительной работе под нагрузкой
• Широкий диапазон температур (-40…+50C) - позволяет использовать в неотапливаемых помещениях, на улице в щитах
• Эргономичная рукоятка - легко визуально определить положение и удобно переключать даже в перчатках
• Поддержка шинного подключения - ускоряет сборку щита и снижает количество проводов

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или на открытом воздухе - степень защиты IP20 не обеспечивает герметичность
• Не используется в сетях постоянного тока (DC) - только для переменного тока 50 Гц
• Не подходит для защиты мощных двигателей выше 16 А - требуется более высокий номинал или другая характеристика (например, C или B)
• Не рассчитан на частое включение/выключение - не является контактором

Примеры использования

• Защита группы розеток в квартире или офисе
• Щитовая защита светильников в подъезде
• Питание насоса для водоснабжения с высоким пусковым током
• Оборудование на производстве: малые станки, конвейеры, вентиляторы
• Вводные автоматы в этажных щитах жилых домов

Практические советы

• Выбирая автомат ВА47-29, проверьте соответствие номинала 16 А сечению кабеля - для медного провода 2,5 мм2 он подходит идеально
• При использовании шины FORK или PIN убедитесь, что её токовая нагрузка не ниже 16 А
• Не затягивайте зажимы слишком сильно - это может повредить пластиковые корпуса
• Для щитов в холодных помещениях (гараж, подвал) убедитесь, что температура не опускается ниже -40C
• Если нужна защита нескольких цепей - используйте несколько таких автоматов, установленных рядом на DIN-рейке
• Проверяйте индикатор после каждого срабатывания - если он не возвращается в положение “ON”, возможно, требуется замена
