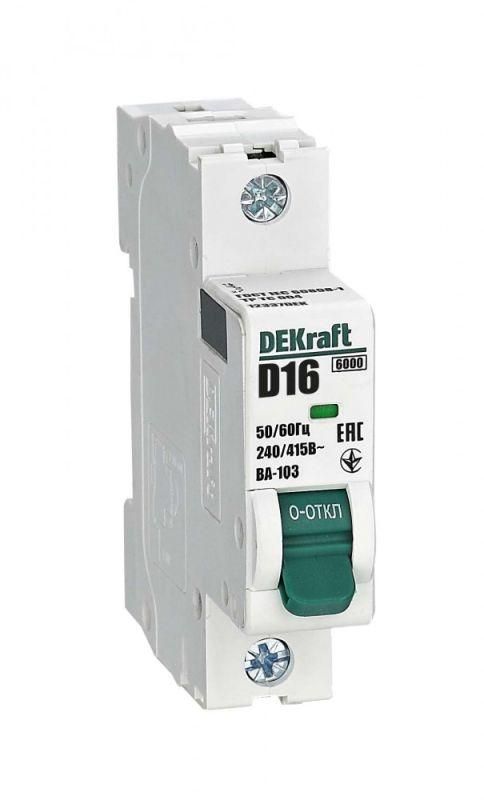

Выключатель автоматический однополюсный ВА-103 1Р 16А характеристика D 6кА | 12337DEK DEKraft APC

Автоматический выключатель модульный 1Р 16А характеристика D 6кА ВА-103 от Dekraft предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектов, особенно там, где требуется надёжная защита оборудования с высокими пусковыми токами. Модель ВА-103 совместима с системами DEKRAFT и Systeme Electric.

Назначение и область применения

Автоматический выключатель модульный 1Р 16А характеристика D 6кА ВА-103 используется для защиты однополюсных цепей переменного тока с частотой 50–60 Гц. Характеристика “D” означает, что устройство срабатывает при высоких кратковременных перегрузках — идеально для оборудования с большими пусковыми токами, таких как двигатели, насосы, компрессоры, сварочные аппараты и мощные осветительные системы. Благодаря отключающей способности 6 кА, автомат можно применять в качестве вводного устройства в зданиях с умеренной нагрузкой.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 240 В (рабочее), 500 В (изоляционное)
• Количество полюсов: 1
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: D — задержка перед отключением при больших кратковременных перегрузках
• Тип тока: AC (переменный)
• Частота: 50–60 Гц
• Степень защиты IP20 — защита от прикосновений к токоведущим частям, но не от пыли и воды
• Модульная ширина: 1 модуль (17,5 мм)
• Глубина монтажа: 78,5 мм
• Степень загрязнения: 2 — допустимо использование в помещениях с нормальной запылённостью
• Способ монтажа: на DIN-рейку 35 мм
• Возможна установка дополнительных аксессуаров с левой стороны

Совместимость и монтаж

Автоматический выключатель ВА-103 монтируется на стандартную DIN-рейку шириной 35 мм. Устройство полностью совместимо с корпусами и оболочками брендов DEKraft и Systeme Electric — это обеспечивает единый внешний вид и удобство сборки щитов. Для подключения используются клеммы на верхней и нижней части аппарата. Кабель сечением до 2,5 мм² рекомендован для фазного провода. Боковой доступ к клеммам позволяет легко работать даже в плотно укомплектованных щитах. Дополнительные аксессуары (например, расцепители, сигнализаторы) устанавливаются слева от автомата.

Особенности конструкции

• 5 монолитных заклёпок увеличивают механическую прочность корпуса — снижают риск деформации при ударах или вибрациях.
• Индикатор состояния контактов через окошко: красный цвет = отключен, зелёный = включён — работает независимо от положения рукоятки.
• Боковые каналы охлаждения обеспечивают лучший теплоотвод — повышают стабильность работы при температуре до +40 °C и выше.
• Удобная рукоятка управления с четким ходом — минимизирует риск случайного срабатывания.

Безопасность и стандарты

Автоматический выключатель ВА-103 соответствует требованиям международного стандарта IEC/EN 60898-1 для бытовых и аналогичных применений. Напряжение изоляции 500 В гарантирует безопасность при работе в сетях до 240 В. Степень защиты IP20 предотвращает контакт с токоведущими элементами, но не защищает от попадания пыли или влаги — поэтому устройство применяется только внутри закрытых щитов.

Преимущества

• Высокая отключающая способность (6 кА) делает возможным применение в роли вводного автомата.
• Характеристика “D” исключает ложные срабатывания при пуске двигателей и других индуктивных нагрузок.
• Улучшенная теплостойкость благодаря боковым каналам охлаждения — меньше рисков перегрева в плотных щитах.
• Надёжный индикатор состояния контактов — ускоряет диагностику и обслуживание.
• Поддержка дополнительных аксессуаров — гибкость для будущего расширения функционала.

Ограничения применения

• Не предназначена для постоянной работы при температурах выше +40 °C без принудительного охлаждения.
• IP20 не допускает установку во влажных, пыльных или открытых местах — только внутри герметичных щитов.
• Не подходит для защиты цепей постоянного тока (DC) — только для переменного (AC).
• Ограниченная максимальная площадь сечения кабеля — не более 2,5 мм² для медного провода.
• Не имеет встроенной дифференциальной защиты — для защиты от утечек тока нужен отдельный УЗО.

Примеры использования

• Вводной автомат в квартире или офисе для защиты группы розеток и освещения.
• Защита электродвигателя насоса в системе водоснабжения.
• Щит управления конвейерной лентой на производстве.
• Распределительный щит торгового центра с группой мощных светильников.
• Аварийный выключатель для компрессора холодильной установки.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля — используйте только провод до 2,5 мм².
• При установке в плотном щите оставьте свободное пространство вокруг автомата для лучшего охлаждения.
• Если планируете добавить УЗО или другое оборудование — выбирайте корпуса DEKraft или Systeme Electric, чтобы сохранить совместимость.
• Индикатор состояния контактов помогает определить причину отключения: если он красный — автомат сработал; если зелёный — проблема в цепи.
• Для долговечной работы не допускайте многократных включений после аварийного отключения — найдите и устраните причину перегрузки.
