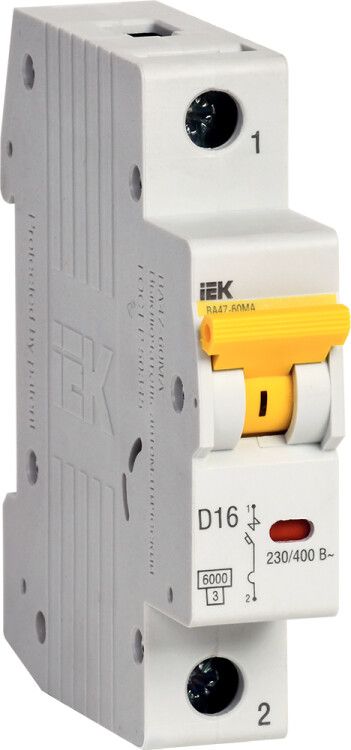

Выключатель автоматический однополюсный ВА47-60МА без теплового расцепителя 1P 16А 6кА D | MVA33-1-016-D IEK

Автоматический выключатель модульный 1P 16А 6кА ВА47-60МА без теплового расцепителя - это устройство для защиты цепей от короткого замыкания, предназначенное для установки в распределительных щитах. Произведён бренда IEK (ИЭК) в серии KARAT, артикул mva33-1-016-d.

Назначение и область применения

Автоматический выключатель модульный 1P 16А 6кА ВА47-60МА без теплового расцепителя защищает электрические цепи исключительно от токов короткого замыкания. Отсутствие тепловой защиты означает, что он не реагирует на длительную перегрузку - только на внезапные скачки тока. Это делает его идеальным для участков, где перегрузки контролируются другими средствами, а главная задача - быстрое отключение при КЗ.

• Распределительные щиты
• Вводно-распределительные устройства (ВРУ)
• Распределительные панели
• Цепи аварийной вентиляции и систем пожаротушения

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выдерживает автомат без срабатывания (только при КЗ отключается)
• Номинальное напряжение: 230 В переменного тока (AC)
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 Ампер
• Характеристика срабатывания: D - предназначена для нагрузок с высокими пусковыми токами (например, двигатели, мощные преобразователи)
• Количество полюсов: 1P - управляет одной фазой
• Модульная ширина: 1 модуль - занимает 17,5 мм на DIN-рейке
• Степень защиты IP20: защищён от прикосновений к токоведущим частям, но не от пыли и влаги - устанавливается внутри закрытых щитов
• Рабочая температура: от -40C до +50C - подходит для холодных и жарких помещений
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Автоматический выключатель модульный 1P 16А 6кА ВА47-60МА без теплового расцепителя монтируется на стандартную DIN-рейку шириной 35 мм. Установка выполняется путём защёлкивания - никаких инструментов не требуется. Подключаются провода сверху и снизу - согласно схеме на корпусе. Совместим со всеми комплектующими серии KARAT: шины, перемычки, другие автоматы, УЗО и дифавтоматы.

Не используйте этот автомат как единственный защитный элемент в цепях с возможностью длительной перегрузки - нужна внешняя защита (например, предохранители или термореле).

Безопасность и стандарты

Соответствует требованиям ГОСТ Р 50345-2010 (аналог IEC 60898-1). Сертифицирован для использования в электроустановках до 1000 В переменного тока. Наличие сертификата подтверждает надёжность срабатывания при КЗ и соответствие нормам безопасности.

Преимущества

• Высокая коммутационная способность (6 кА) обеспечивает надёжное отключение даже при серьёзных КЗ
• Характеристика D позволяет использовать в цепях с импульсными нагрузками - например, насосы, вентиляторы, компрессоры
• Минимальная ширина (1 модуль) экономит место в щите
• Широкий диапазон рабочих температур - подходит для неотапливаемых помещений и наружных щитов (при наличии защиты от осадков)
• Совместимость с продукцией IEK серии KARAT - легко формировать однородные щиты

Ограничения применения

• Не применяется в цепях, где возможна длительная перегрузка выше 16 А - отсутствует тепловая защита
• Не используется в качестве основного автомата на входе в квартиру/дом - требует обязательного наличия УЗО или другого средства защиты от перегрузок
• IP20 не допускает установку во влажных местах, на улице или в открытых щитах - обязательно использование герметичного корпуса
• Не рекомендуется для слаботочных цепей (сигнализация, связь) - слишком высокая отключающая способность избыточна

Примеры использования

• Защита цепи аварийного вентилятора в подвале - перегрузка контролируется таймером, а КЗ - этим автоматом
• Подключение пожарного насоса в щите пожаротушения - пусковые токи высокие, поэтому выбрана характеристика D
• Фидер на группу светильников в промышленном зале - уже установлены тепловые реле, здесь нужна только защита от КЗ

Практические советы

• Выбирая автоматический выключатель модульный 1P 16А 6кА ВА47-60МА без теплового расцепителя, проверьте, есть ли в цепи другой элемент, защищающий от перегрузки - иначе система будет небезопасна
• При сборке щита используйте перемычки серии KARAT - они точно подходят по форме и контакту
• Не забудьте про посадочный диаметр клемм - обычно 2,5–6 мм2 - соответствует медным проводникам сечением 1,5–2,5 мм2
• Если планируете установить несколько таких автоматов рядом - учтите, что они не имеют механической блокировки; для управления несколькими цепями одновременно потребуется внешний контактный орган
