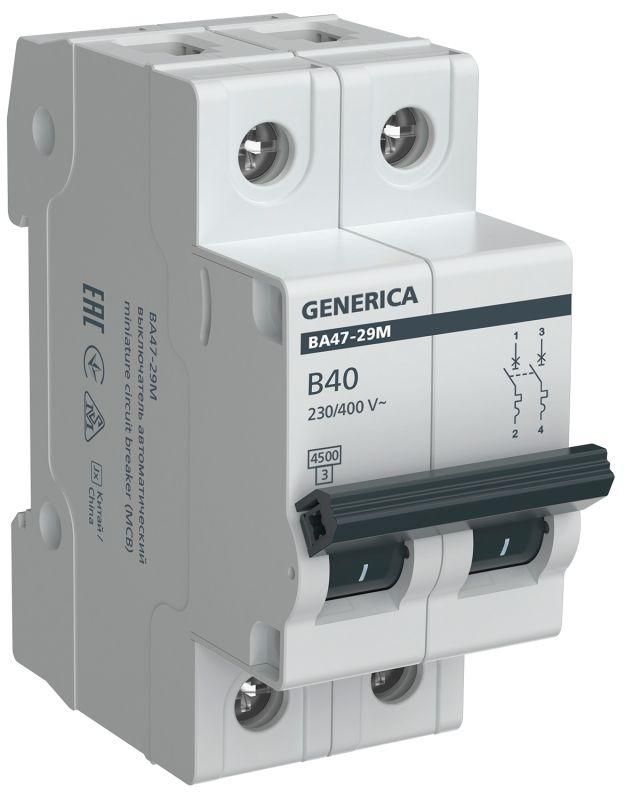

Автоматический выключатель ВА47-29М 2P 40А 4,5кА B GENERICA - MVA21-2-040-B-G IEK

Автоматический выключатель модульный 2-полюсный ВА47-29М 40А 4,5кА класс B - устройство для защиты электропроводки от перегрузок и коротких замыканий. Применяется в бытовых и общественных сетях, совместим с DIN-рейкой, надёжен при температуре от -40 до +50 C. Бренд GENERICA, артикул mva21-2-040-b-g.

Назначение и область применения

Автоматический выключатель модульный 2-полюсный ВА47-29М 40А 4,5кА класс B защищает группы потребителей с умеренными пусковыми токами: освещение, розеточные контуры, бытовую технику, маломощные компрессоры и вентиляторы. Подходит для установки в щитках жилых домов, офисов, школ и других общественных зданий. Используется в качестве группового или оконечного автомата в распределительных устройствах.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выдерживает автомат без срабатывания;
• Номинальное напряжение: 400 В - рассчитан на трёхфазные сети 230/400 В;
• Количество полюсов: 2 - отключает два фазных провода одновременно, подходит для однофазной сети с защитой L+N;
• Характеристика срабатывания: B - реагирует на токи 3–5×Iн, оптимальна для слаботочных и бытовых нагрузок;
• Номинальная отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до 4500 А;
• Частота: 50 Гц - предназначен для сетей переменного тока с частотой 50 Гц (стандарт РФ);
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижает тепловые повреждения в цепи;
• Ширина: 2 модуля (36 мм) - занимает два места на DIN-рейке;
• Площадь сечения проводов: 1–25 мм2 - позволяет подключить медные провода от 1 до 25 квадратных миллиметров;
• Степень защиты IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли;
• Рабочий диапазон температур: -40…+50 C - работает в холодных и жарких помещениях, включая неотапливаемые;
• Срок службы: 15 лет - при соблюдении условий эксплуатации и количества операций включения/выключения.

Совместимость и монтаж

Автоматический выключатель модульный ВА47-29М монтируется на стандартную DIN-рейку шириной 35 мм. Установка осуществляется путём защёлкивания - никаких болтов или креплений не требуется. Подходит для скрытого монтажа в металлических или пластиковых щитах. Для подключения используйте провода сечением 1–25 мм2; затягивайте клеммы моментом 0,8 Нм - недостаточно плотно - риск нагрева, слишком сильно - повредите контакт.

Безопасность и стандарты

Устройство соответствует требованиям МЭК 60898-1 и ГОСТ Р 50345. Класс токоограничения 3 обеспечивает высокую степень безопасности при аварийных режимах. Отключение происходит при превышении тока или коротком замыкании, предотвращая перегрев изоляции и возгорание. IP20 не требует герметизации - не применяйте в сырых или пыльных местах без дополнительной защиты корпуса.

Преимущества

• Высокая коммутационная способность 4,5 кА - надёжно отключает даже значительные КЗ;
• Класс B - идеально подходит для типовой бытовой нагрузки без ложных срабатываний;
• Долгий срок службы - 15 лет при нормальных условиях;
• Гибкая совместимость с проводами от 1 до 25 мм2 - универсальность для разных сценариев;
• Работает при экстремальных температурах - подходит для неотапливаемых помещений и улицы внутри щита.

Ограничения применения

• Не предназначен для защиты мощных двигателей с высокими пусковыми токами - для них нужна характеристика C или D;
• IP20 не защищает от влаги - нельзя использовать во влажных помещениях без бокса или крышки;
• Не подходит для постоянной работы на пределе 40 А - длительная нагрузка выше 32 А вызывает преждевременный износ;
• Только для переменного тока - не используется в цепях постоянного тока (DC).

Примеры использования

• Защита розеточной группы в квартире (стиральная машина, микроволновка, зарядки);
• Линия освещения в коридоре, кухне или ванной комнате;
• Питание небольших компрессоров (бытовой холодильник, вентиляция);
• Групповой автомат в этажном щите многоквартирного дома;
• Щитовая в офисе для питания компьютеров и оргтехники.

Практические советы

• Выбирая автомат, проверьте, что суммарная мощность всех подключённых приборов не превышает 8,8 кВт (40 А × 220 В);
• Избегайте подключения проводов меньше 1 мм2 - они плохо фиксируются в клеммах;
• При монтаже в щитке с несколькими автоматами оставляйте свободное место между ними для теплоотвода;
• Если в щите есть влага - используйте крышку с уплотнителем, так как ВА47-29М не имеет защиты от воды;
• Проверяйте маркировку на корпусе перед установкой - убедитесь, что это именно класс B, а не C или D.
