Выключатель автоматический двухполюсный ВА47-29 32А B 4,5кА KARAT | MVA20-2-032-B IEK

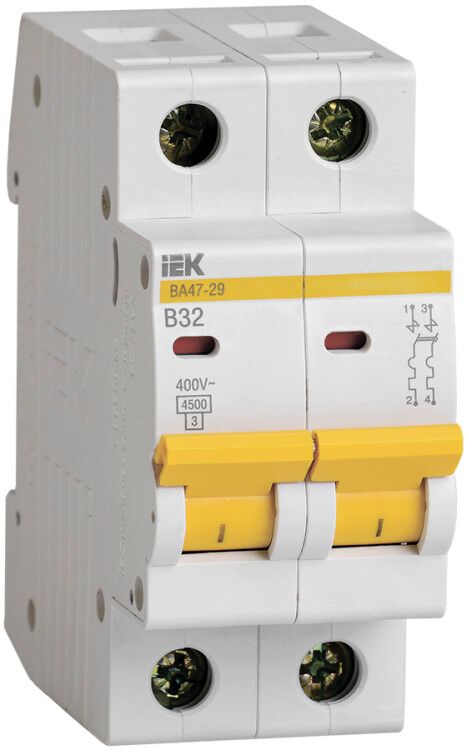

Автоматический выключатель модульный двухполюсный 32А 4,5кА тип B ВА47-29 от IEK предназначен для автоматического отключения при перегрузках и коротких замыканиях. Этот аппарат из серии KARAT подходит как для домашних щитов, так и для промышленного оборудования, обеспечивает надёжную защиту и удобство монтажа на DIN-рейке.

Назначение и область применения

Автоматический выключатель ВА47-29 защищает группы потребителей - освещение, розетки, бытовые приборы и оборудование с активной или слаботочной индуктивной нагрузкой. Применяется в вводно-распределительных устройствах (ВРУ) жилых, офисных и производственных зданий. Подходит для систем переменного тока 50 Гц с напряжением до 400 В, а также для некоторых цепей постоянного тока.

Технические характеристики

• Количество полюсов: 2
• Номинальный ток: 32 А
• Номинальное напряжение: 400 В AC / DC
• Номинальная отключающая способность: 4,5 кА
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, подходит для бытовой техники и освещения
• Тип расцепления: комбинированный - тепловой (при длительной перегрузке) и электромагнитный (при КЗ)
• Класс токоограничения: 3 - высокая скорость отключения, снижает энергию КЗ
• Максимальное сечение кабеля: 25 мм2
• Ширина по модулям: 2 М (36 мм)
• Глубина монтажа: 73,6 мм
• Степень защиты: IP20 - против доступа пальцев и предметов >12 мм, не защищен от воды
• Частота: 50 Гц
• Климатическое исполнение: УХЛ4 - работает при температурах от –40C до +50C
• Срок службы: 15 лет
• Способ монтажа: на DIN-рейку 35 мм

Совместимость и монтаж

Выключатель совместим с любыми стандартными DIN-рейками шириной 35 мм. Для подключения допускаются:

• Жесткий медный провод сечением до 25 мм2
• Гибкий многожильный провод с опрессовкой наконечника
• Шины FORK - для параллельного подключения нескольких автоматов сверху
• Шины PIN - для последовательного соединения фазных выводов

На входных зажимах есть насечки - они повышают надёжность контакта и снижают нагрев. Индикатор положения контактов показывает “I” (вкл.) и “O” (выкл.). Установка занимает несколько секунд: просто защёлкивается на рейке, затем затягиваются винты зажимов.

Безопасность и стандарты

Автоматический выключатель ВА47-29 соответствует требованиям ГОСТ Р 50345 и техническим условиям ТУ 2000 АГИЕ.641.235.003. Соответствие классу токоограничения 3 гарантирует безопасность при аварийных режимах. Конструкция исключает самопроизвольное отключение и обеспечивает четкое позиционирование рычага управления.

Преимущества

• Две независимые системы защиты - от перегрузки и короткого замыкания
• Улучшенная дугогасительная камера - меньше риск возгорания при отключении
• Поддержка одновременной работы с шинами FORK и PIN - упрощает сборку щита
• Индикатор состояния контактов - сразу видно, включен ли автомат
• Эргономичная рукоятка - легко включить даже в перчатках
• Насечки на зажимах - минимизируют нагрев и обеспечивают прочное соединение
• Работает в широком диапазоне температур - подходит для холодных помещений и неотапливаемых щитовых

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или воздействии жидкостей - степень защиты IP20 не предусматривает герметизации
• Не рассчитан на частые включения/отключения (не для двигателей с частым пуском)
• Не используется в сетях выше 400 В или с частотой отличной от 50 Гц
• Требуется соблюдение минимального свободного пространства вокруг аппарата - не закрывать крышками или другими элементами щита
• Не следует использовать вместо УЗО - он не реагирует на ток утечки

Примеры использования

• Защита группы розеток в квартире (например, кухня или ванная)
• Щитовая в многоэтажном доме - распределение энергии между этажами
• Оборудование на заводе: конвейеры, насосы, световые панели
• Цепи освещения в торговых центрах и административных зданиях
• Дополнительные автоматы в распределительных щитах после основного ввода

Практические советы

• Выбирая автомат ВА47-29, проверьте соответствие сечения кабеля - максимальное 25 мм2; более толстый провод требует другого автомата
• Перед монтажом обязательно отключите питание и используйте тестер для контроля отсутствия напряжения
• При использовании шины FORK следите, чтобы все контакты плотно прилегали - плохой контакт вызывает нагрев
• Не забывайте про запас места в щите - глубина монтажа составляет 73,6 мм, учтите это при планировании расположения других устройств
• Для долгой службы регулярно проверяйте состояние зажимов - особенно после первых месяцев эксплуатации
• Если требуется защита от утечки тока - сочетайте этот автомат с УЗО, установленным перед ним
