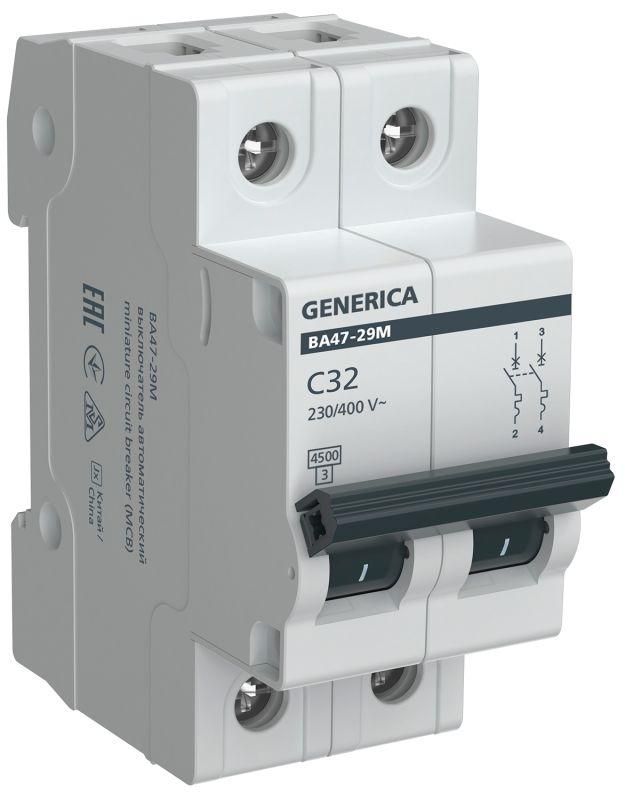

Автоматический выключатель ВА47-29М 2P 32А 4,5кА C GENERICA - MVA21-2-032-C-G IEK

Автоматический выключатель модульный ВА47-29М 2П 32А 4,5кА C от GENERICA предназначен для защиты бытовых и коммерческих электросетей от перегрузок и коротких замыканий. Этот аппарат из серии ВА47-29М обеспечивает надёжную работу в типичных условиях жилых и общественных зданий, особенно там, где есть оборудование с умеренно высокими пусковыми токами.

Назначение и область применения

Автоматический выключатель модульный ВА47-29М 2П 32А 4,5кА C используется для защиты двухполюсных цепей переменного тока с частотой 50 Гц. Подходит для защиты:

• групповых сетей освещения;
• бытовых приборов (стиральные машины, духовые шкафы);
• моторов с умеренным пусковым током - компрессоры, вентиляторы, малые насосы;
• электрооборудования в квартирах, офисах, торговых помещениях.

Из-за характерной «C» кривой срабатывания он лучше всего подходит для нагрузок, которые имеют кратковременные пики тока до 5–10 номинала, но не требуют сверхвысоких запасов, как в случае с крупными насосами или подъёмниками - для них нужна характеристика «D».

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выдерживается без отключения.
• Количество полюсов: 2 - защищает два фазных провода одновременно; применяется в однофазных сетях 230/400 В.
• Номинальное напряжение: 400 В - рассчитан на использование в трёхфазных системах с рабочим напряжением до 400 В между фазами.
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до 4500 А.
• Характеристика срабатывания: C - отключение происходит при токе 5–10 кратном от номинала, что оптимально для смешанных нагрузок с пусковыми импульсами.
• Класс токоограничения: 3 - очень быстрое гашение дуги, снижающее тепловую энергию при КЗ, повышающее безопасность оборудования.
• Поперечное сечение проводника: 1…25 мм2 - позволяет подключать медные провода от 1 до 25 квадратных миллиметров.
• Модульная ширина: 2 М - занимает два модуля на DIN-рейке (обычно 18 мм каждый, значит, ~36 мм шириной).
• Степень защиты IP20: предохраняет от контакта с внутренними деталями пальцами и от предметов более 12,5 мм, но не защищён от воды и пыли.
• Рабочий температурный диапазон: от -40C до +50C - работает даже в холодных чердачных щитках и жарких технических помещениях.
• Срок службы: 15 лет - при соблюдении условий эксплуатации и нечастых срабатываниях.

Совместимость и монтаж

Автоматический выключатель модульный ВА47-29М 2П 32А 4,5кА C монтируется на стандартную DIN-рейку типа TS35. Установка выполняется путём защёлкивания - никаких болтов или инструментов не требуется. Для подключения используются винтовые зажимы, доступные после снятия крышки. Обязательно проверьте соответствие сечения провода (не менее 1 мм2 и не более 25 мм2). Нельзя использовать этот автомат в цепях постоянного тока - он рассчитан исключительно на переменный ток AC 50 Гц.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60898-1 и ГОСТ Р 50345, что гарантирует сертифицированную надёжность в бытовых и аналогичных условиях. Класс токоограничения 3 обеспечивает повышенную безопасность при аварийных режимах, минимизируя риск возгорания проводки. Применение в жилых домах допущено согласно ПУЭ.

Преимущества

• Высокая отключающая способность (4,5 кА) - подходит для современных квартир с мощным оборудованием.
• Широкий диапазон температур - можно устанавливать в необогреваемых щитках.
• Класс 3 токоограничения - меньше теплового воздействия на кабель при КЗ.
• Поддержка проводов до 25 мм2 - удобно для больших сечений вводных кабелей.
• Совместим со всеми популярными щитками IEK, Schneider, ABB и другими, использующими DIN-рейку.

Ограничения применения

• Не подходит для защиты двигателей с очень высокими пусковыми токами (например, лифты, тяжёлые насосы) - выбирайте характеристику «D».
• IP20 не даёт защиты от влаги - нельзя устанавливать во влажных местах (бани, уличные щитки, подвалы без герметизации).
• Не предназначен для работы с постоянным током (DC) - только переменный ток 50 Гц.
• Не имеет функции дифференциальной защиты - для защиты человека от поражения током необходим отдельный УЗО.

Примеры использования

• Защита группы розеток в кухне с плитой, микроволновой печью и кофе-машиной.
• Щитовая группа для системы вентиляции в офисе с двумя вентиляторами.
• Общий входной автомат на этаже многоквартирного дома (при совмещении с УЗО).
• Цепь питания кондиционера с компрессором (до 3 кВт).

Практические советы

• Выбирая автомат ВА47-29М 2П 32А 4,5кА C, обязательно учтите суммарную мощность всех устройств в защищаемой цепи - она не должна превышать 7,3 кВт (P = U × I = 230 В × 32 А).
• Если в вашем щите уже установлены другие автоматы этой же серии - они полностью взаимозаменяемы по форме и контактам.
• Проверяйте плотность затяжки клемм: недостаточно туго - окисление и нагрев, слишком сильно - повреждение пластикового корпуса.
• Для защиты людей от удара током всегда сочетайте этот автомат с УЗО (например, 30 мА) перед ним.
• Не используйте вместо него автомат с характеристикой B - он будет ложно срабатывать при старте компрессора или светильников с люминесценцией.
