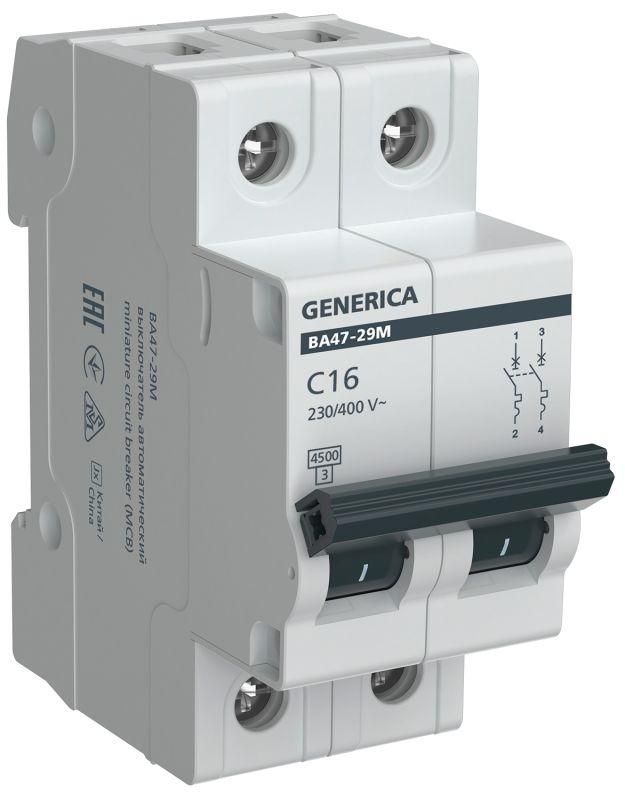

Автоматический выключатель ВА47-29М 2P 16А 4,5кА C GENERICA - MVA21-2-016-C-G IEK

Автоматический выключатель модульный ВА47-29М 2П 16А 4,5кА C от GENERICA предназначен для защиты двухполюсных цепей переменного тока в бытовых и общественных помещениях. Этот аппарат обеспечивает надёжную защиту от перегрузок и коротких замыканий, особенно там, где есть оборудование с умеренными пусковыми токами - такие как компрессоры, вентиляторы или группы освещения.

Назначение и область применения

Автоматический выключатель модульный ВА47-29М 2П 16А 4,5кА C используется для защиты групповых и распределительных цепей с переменным током частотой 50 Гц. Подходит для установки в щитках жилых домов, офисов, магазинов и других объектов с нормальной нагрузкой. Характеристика “C” делает его идеальным для устройств со слегка повышенными пусковыми токами - например, маломощных двигателей, светильников с ЭПРА, бытовой техники. Отличается от версий с характеристикой B (для освещения) и D (для мощных насосов/подъёмников): он реагирует на токи в 5–10 крат выше номинала, что снижает риск ложных срабатываний при запуске оборудования.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выдерживается без срабатывания;
• Напряжение: 400 В - допустимый максимум рабочего напряжения сети;
• Количество полюсов: 2 - защищает два фазных провода одновременно; применяется в однофазной сети 220 В с разрывом L+N;
• Отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этой величины;
• Характеристика срабатывания: C - сработает при токе 5–10×Iн (16 А × 5 = 80 А); оптимальна для смешанных нагрузок;
• Ширина: 2 модуля (36 мм) - занимает две ячейки на DIN-рейке;
• Подключение проводов: 1…25 мм2 - совместим с медными жилами любого распространённого сечения;
• Частота: 50 Гц - рассчитан на стандартную сетевую частоту в России и странах СНГ;
• Класс токоограничения: 3 - высокая скорость отключения, снижающая тепловые повреждения при КЗ;
• Степень защиты IP20 - предохраняет от случайного контакта с токоведущими частями, но не герметичен;
• Рабочая температура: от -40C до +50C - можно использовать в неотапливаемых помещениях, на балконах, в подвале;
• Срок службы: 15 лет - при соблюдении условий эксплуатации и количества операций (до 10 000 вкл./выкл.).

Совместимость и монтаж

Автоматический выключатель модульный ВА47-29М 2П 16А 4,5кА C монтируется на стандартную DIN-рейку шириной 35 мм. Установка выполняется путём защёлкивания - никаких болтов или инструментов не требуется. Для подключения используйте провода сечением от 1 до 25 мм2. Обязательно затяните зажимы усилием, соответствующим требованиям производителя - недостаточно плотный контакт вызывает нагрев. Модель совместима с другими автоматами из серии ВА47-29M от GENERICA и IEK, поэтому легко комбинируется в одном щитке. Не подходит для трёхфазных систем - требует пары таких же аппаратов для каждой фазы.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC 60898-1, регламентирующему требования к автоматическим выключателям для бытового и аналогичного использования. Класс токоограничения 3 гарантирует быстрое гашение дуги при аварии, минимизируя риск возгорания. Наличие механического указателя положения (“ON/OFF”) позволяет визуально контролировать состояние аппарата. Применение в условиях IP20 исключает доступ к токоведущим элементам даже при открытой крышке щита - важный фактор безопасности при обслуживании.

Преимущества

• Увеличенный срок службы - 15 лет - благодаря качественным материалам и проверенной конструкции;
• Высокая отключающая способность (4,5 кА) - достаточна для большинства квартир и малоэтажных зданий;
• Индикатор состояния - чёткая визуальная сигнализация, когда автомат сработал;
• Устойчивость к перепадам температур - работает в холодных и жарких помещениях;
• Совместимость с продукцией IEK - возможность замены или пополнения щитка без изменения планировки.

Ограничения применения

Не следует использовать Автоматический выключатель модульный ВА47-29М 2П 16А 4,5кА C в следующих случаях:

• Для защиты цепей с очень крупными пусковыми токами - например, больших насосов, лифтов, сварочных аппаратов (для них нужна характеристика D);
• В качестве основного вводного автомата в домах с мощностью более 10–12 кВт - лучше выбрать 25 А или 32 А;
• В местах с высокой влажностью, пылью или возможным воздействием воды - степень защиты IP20 не предусматривает защиту от брызг и пыли;
• В трехфазных сетях без использования трёх отдельных аппаратов - этот модель имеет только два полюса.

Примеры использования

• Защита группы розеток в комнате или кухне с подключенными компьютерами, микроволновкой, кофе-машиной;
• Щитовая группа для системы вентиляции с небольшим вентилятором;
• Цепь освещения с люминесцентными или LED-светильниками с ЭПРА;
• Электрооборудование в подвале, кладовой или на балконе, где температура зимой опускается ниже 0°С.

Практические советы

• Выбирая автомат, всегда сравнивайте суммарную мощность всех подключённых устройств - она должна быть меньше 3,5 кВт (при 220 В и 16 А);
• При замене старого автомата убедитесь, что новый также имеет 2 модуля - чтобы точно поместился в существующий щит;
• Не забывайте про правильное чередование фаз и нулей - ВА47-29М 2П разрывает оба провода, значит, важно правильно подсоединить вход и выход;
• Если щит установлен вне помещений - дополнительно используйте корпус с классом защиты IP54 и термореле;
• Обращайте внимание на серию: модели ВА47-29M от GENERICA и IEK имеют одинаковые технические параметры - взаимозаменяемы.
