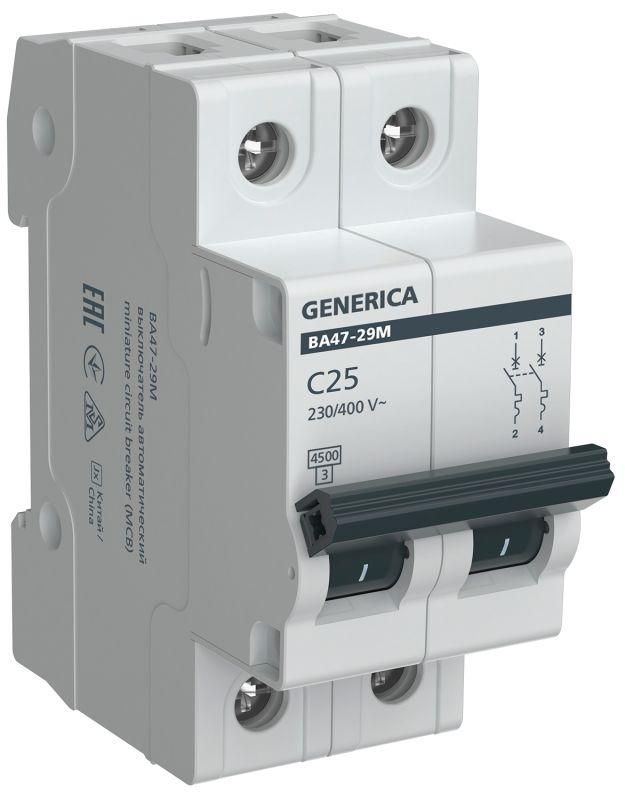

Автоматический выключатель ВА47-29М 2P 25А 4,5кА C GENERICA - MVA21-2-025-C-G IEK

Автоматический выключатель модульный ВА47-29М 2 полюса 25 А 4,5 кА тип C - устройство для защиты электропроводки от перегрузок и коротких замыканий. Применяется в бытовых и общественных сетях, особенно там, где есть оборудование с умеренными пусковыми токами. Бренд GENERICA и артикул mva21-2-025-c-g указывают на серию ВА47-29M, проверенную в условиях частного и коммунального жилья.

Назначение и область применения

Автоматический выключатель модульный ВА47-29М 2 полюса 25 А 4,5 кА тип C защищает группы потребителей с переменным током 50 Гц и напряжением до 400 В. Подходит для защиты:

• групповых линий освещения;
• бытовых приборов (стиральные машины, холодильники);
• маломощных двигателей - вентиляторов, компрессоров, насосов с умеренным пусковым током;
• электропроводки в квартирах, офисах, административных и общественных зданиях.

Используется в качестве группового автомата после вводного устройства, в распределительных щитах на DIN-рейке.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выдерживает автомат без отключения.
• Количество полюсов: 2 - защищает два фазных провода, подходит для однофазной сети 220/230 В.
• Характеристика срабатывания: C - отключение происходит при токе 5–10 кратном от номинала; оптимально для оборудования с умеренными пусковыми импульсами.
• Номинальная отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до 4500 А.
• Напряжение: 400 В - рассчитан на работу в сетях до 400 В переменного тока (AC).
• Ширина модуля: 2 модуля (36 мм) - занимает два места на DIN-рейке.
• Сечение проводов: 1–25 мм2 - позволяет подключить медные провода от 1 до 25 квадратных миллиметров.
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижает тепловую нагрузку на проводку.
• Степень защиты IP20: защита от прикосновений к токоведущим частям и от предметов больше 12,5 мм; не защищен от воды и пыли.
• Рабочая температура: от -40C до +50C - работает в неотапливаемых помещениях, на балконах, в подъездах.
• Срок службы: 15 лет - при соблюдении условий эксплуатации.

Совместимость и монтаж

Автоматический выключатель модульный ВА47-29М 2 полюса 25 А 4,5 кА тип C монтируется на стандартную DIN-рейку шириной 35 мм. Установка выполняется путём защёлкивания - никаких болтов или креплений не требуется. Для подключения используются винтовые зажимы, доступные с лицевой стороны. Клеммы рассчитаны на провода сечением 1–25 мм2. Максимальный момент затяжки - не более 0,8 Нм, чтобы избежать повреждения контактов. Совместим со всеми щитами, соответствующими ГОСТ Р 50030.2 и IEC 60947-2.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 60947-2 и российскому ГОСТ Р 50030.2. Соответствие классу токоограничения 3 гарантирует высокую степень безопасности при аварийных режимах. Конструкция исключает самопроизвольное отключение при нормальных колебаниях тока. Автомат не предназначен для управления нагрузкой - только для защиты.

Преимущества

• Высокая надёжность срабатывания при перегрузках и КЗ благодаря точной механике и качественной дугогасительной камере.
• Удобный визуальный индикатор положения - рычаг чётко показывает “ВКЛ” / “ОТКЛ”.
• Поддержка широкого диапазона сечений проводов - не требует переходников или обжима.
• Долгий срок службы - 15 лет при правильной установке и эксплуатации.
• Совместимость с продукцией других производителей (IEK, Schneider, ABB) по форм-фактору и DIN-рейке.

Ограничения применения

• Не применяется в трёхфазных системах - только для двухполюсных цепей 220 В.
• Не подходит для мощных двигателей с высоким пусковым током (например, насосы, подъёмники) - нужен тип D.
• Защита IP20 не допускает использование во влажных местах (ванная, улица, подвал без герметизации).
• Не предназначен для частого ручного включения/выключения - это не рубильник.
• Не используется в сетях постоянного тока (DC).

Примеры использования

• Групповой автомат для кухни - защита розеток, микроволновки, кофеварки.
• Щит в подъезде - питание освещения лестницы и домофона.
• Циркулярный станок в мастерской - двигатель 1,5 кВт с умеренным пуском.
• Воздушный насос в гараже - компрессор с пусковым током до 150 А.

Практические советы

• Выбирая автомат, убедитесь, что суммарная мощность подключённых приборов не превышает 5,5 кВт (при 220 В и 25 А).
• Проверьте сечение входящего кабеля - он должен быть не меньше 2,5 мм2 для 25 А, лучше 4 мм2 для долговечности.
• Не используйте этот автомат вместо вводного - он не имеет функции дифференциальной защиты.
• При установке в щите с несколькими автоматами - располагайте ВА47-29М рядом с другими устройствами той же серии для совместимости и эстетики.
• При замене старого автомата - сверьте характеристику (тип C), номинал (25 А) и количество полюсов - они должны совпадать.
