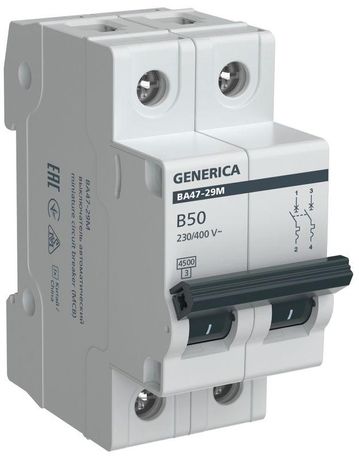

Автоматический выключатель ВА47-29М 2P 50А 4,5кА B GENERICA - MVA21-2-050-B-G IEK

Автоматический выключатель модульный 2-полюсный ВА47-29М 50А 4,5кА класс B от GENERICA предназначен для защиты электропроводки от перегрузок и коротких замыканий в бытовых и общественных сетях. Этот аппарат - часть надёжной серии ВА47-29M, совместимый с DIN-рейкой и подходящий для скрытого монтажа.

Назначение и область применения

Автоматический выключатель модульный 2-полюсный ВА47-29М 50А 4,5кА класс B защищает группы потребителей с умеренными пусковыми токами: осветительные сети, бытовую технику, нагревательные приборы, вентиляторы и компрессоры малой мощности. Подходит для установки в этажных щитках жилых домов, офисов, магазинов и других объектов с нормированной нагрузкой. Применяется в качестве группового автомата после вводного устройства.

Технические характеристики

• Номинальный ток: 50 А - выдерживает постоянную нагрузку до этого значения без срабатывания
• Номинальное напряжение: 400 В - рассчитан на трёхфазные сети 230/400 В
• Количество полюсов: 2 - отключает два фазных провода одновременно
• Номинальная отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этой величины
• Характеристика срабатывания: B - реагирует на перегрузки и КЗ при токах 3–5 кратном от номинала
• Частота: 50 Гц - для стандартных сетей переменного тока в России и странах СНГ
• Модульная ширина: 2 М - занимает два модуля на DIN-рейке (36 мм)
• Поперечное сечение проводника: 1…25 мм2 - позволяет подключить медные провода от 1 до 25 квадратных миллиметров
• Степень защиты IP20 - предотвращает случайный контакт с токоведущими частями, но не защищена от пыли и влаги
• Рабочая температура: от -40C до +50C - работает в холодных и жарких помещениях
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловые повреждения

Совместимость и монтаж

Автоматический выключатель модульный 2-полюсный ВА47-29М 50А 4,5кА класс B монтируется на стандартную DIN-рейку шириной 35 мм. Установка осуществляется путём защёлкивания - никаких болтов или креплений не требуется. Подходит для скрытого монтажа в металлических или пластиковых щитах. Для подключения используйте провода сечением 1–25 мм2; затяжка клемм должна выполняться моментом 0,8 Нм - избыточное усилие повредит контакты. Обязательно проверьте соответствие сечения провода и номинала автомата - превышение может вызвать перегрев.

Безопасность и стандарты

Выключатель соответствует требованиям международного стандарта IEC 60898-1 и российскому ГОСТ Р 50345. Класс токоограничения 3 гарантирует высокую степень безопасности при аварийных режимах. IP20 обеспечивает базовую защиту от прикосновения, но не защищает от внешних воздействий - не применяйте в сырых, пыльных или открытых местах без корпуса щита.

Преимущества

• Увеличенный срок службы - 15 лет благодаря качественным материалам и технологии сборки
• Надёжное отключение при перегрузках благодаря точной характеристике B
• Широкий диапазон рабочих температур - подходит для неотапливаемых помещений
• Легкий и быстрый монтаж на DIN-рейку
• Индикация положения - рычаг четко показывает состояние “ВКЛ” / “ВЫКЛ”

Ограничения применения

• Не подходит для защиты двигателей с высокими пусковыми токами - для них нужна характеристика C или D
• IP20 не допускает использование вне закрытых щитов - нельзя устанавливать на улице или в сыром помещении без дополнительной защиты
• Не предназначен для работы в сетях постоянного тока - только переменный ток 50 Гц
• Максимальное сечение провода - 25 мм2; более толстые провода требуют другого типа автомата

Примеры использования

• Защита розеточных групп в квартире (стиральная машина, микроволновка, чайник)
• Групповой автомат для освещения в офисе или школе
• Щитовая защита для системы вентиляции с небольшим вентилятором
• Электрощит в подвале дома с нагревательными приборами

Практические советы

• Выбирая автомат ВА47-29М 50А, убедитесь, что суммарная нагрузка на группу не превышает 11 кВт (при 230 В): 50 А × 230 В = 11 500 Вт
• Если в цепи есть оборудование с импульсным запуском (например, LED-драйверы), проверьте, не будет ли ложного срабатывания - характеристика B чувствительна к кратковременным скачкам
• При замене старого автомата сверьте сечение входного кабеля - он должен быть не менее 10 мм2 для 50 А
• Не устанавливайте этот автомат вместо вводного - он не имеет функции дифференциальной защиты. Для полноценной защиты используйте УЗО перед этим устройством
• Проверяйте маркировку на корпусе: серия ВА47-29M, бренд GENERICA, артикул mva21-2-050-b-g - это гарантирует оригинальность продукта
