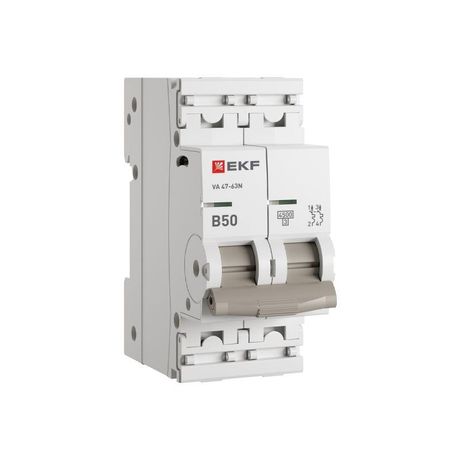

Автоматический выключатель ВА 47-63N 2P 50А (В) 4,5 кА PROXIMA - M634250B EKF

Автоматический выключатель 2 полюса 50 А 4,5 кА ВА 47-63N от EKF - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектов. Артикул m634250b относится к серийной линейке PROXIMA EKF, обновлённой версии проверенной модели ВА 47-63.

Назначение и область применения

Автоматический выключатель 2 полюса 50 А 4,5 кА ВА 47-63N предназначен для защиты однофазных сетей переменного тока с номинальным напряжением до 230 В. Он защищает проводку и оборудование от повреждений при перегрузках и коротких замыканиях. Применяется в бытовых и промышленных щитах: для групп освещения, розеточных контуров, теплых полов, насосов, маломощных станков и другого оборудования с током потребления до 50 А.

Технические характеристики

• Количество полюсов: 2 - защищает фазу и ноль одновременно
• Номинальный ток: 50 А - допустимый постоянный ток без срабатывания
• Номинальная отключающая способность: 4,5 кА - максимальный ток КЗ, который выключатель может безопасно отключить
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, подходит для бытовой нагрузки (например, освещение, электроника)
• Номинальное напряжение: 230 В AC - работает в сети 220–240 В
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную работу при высоких скачках напряжения
• Номинальное импульсное напряжение: 4 кВ - устойчив к импульсным перенапряжениям (молнии, коммутационные броски)
• Частота: 50–60 Гц - совместим с сетями России и Европы
• Способ монтажа: DIN-рейка - устанавливается на стандартную рейку шириной 35 мм
• Модульная ширина: 2 модуля - занимает 18 мм в ширину
• Глубина монтажа: 72 мм - требует достаточного места внутри щита
• Сечение провода: 1–25 мм2 - подходит для медных и алюминиевых проводников
• Рабочая температура: –40…+55 C - можно использовать в неотапливаемых помещениях и на улице (внутри щита)
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от пыли и воды; применяется только во внутренних щитах
• Степень загрязнения: 2 - рассчитан на нормальные условия без пылевых отложений и конденсата
• Наличие нейтрального проводника: да - позволяет отключать ноль вместе с фазой
• Количество дугогасительных пластин: 9 - снижают риск возгорания при отключении больших токов

Совместимость и монтаж

Автоматический выключатель 2 полюса 50 А 4,5 кА ВА 47-63N устанавливается на DIN-рейку типа 35 мм. Для подключения используются винтовые зажимы, которые принимают как медные, так и алюминиевые провода сечением от 1 до 25 мм2. Возможна подводка проводов как сверху, так и снизу - это упрощает организацию проводки в плотных щитах. Устройство имеет встроенные зажимы для шин PIN и FORK, что позволяет легко соединять несколько автоматов через сборные шины. Монтаж выполняется стандартным образом: фиксируется на рейке защёлкой, затем подключаются провода. Винты затягиваются моментом 3 Нм - достаточно усилия, чтобы избежать плохого контакта, но не повредить контактную группу.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ IEC 60898-1 - международному стандарту для автоматических выключателей в бытовых и аналогичных условиях. Литая лицевая панель изготовлена из самозатухающего пластика, не поддерживающего горение. Встроенная пломбировка клемм предотвращает несанкционированное вскрытие - важно для арендованных помещений и общественных объектов. Цветовой индикатор на передней панели показывает реальное состояние контактов: «ON» - включен, «OFF» - отключен, «TRIPPED» - сработал. Это позволяет быстро диагностировать причину отключения без вскрытия щита.

Преимущества

• Удобное двунаправленное подключение - провода можно заводить сверху или снизу, что экономит место в щите
• Пломбируемая крышка клемм - исключает случайное или злоумышленное вмешательство
• Усиленный корпус с заклёпками - повышает долговечность и устойчивость к механическим воздействиям
• Индикатор положения контактов - наглядно показывает, почему сработал автомат
• Поддержка алюминиевых и медных проводов - универсальность для старых и новых систем
• 9 дугогасительных пластин - обеспечивают надёжное гашение дуги даже при частых отключениях
• Высокая степень защиты от перенапряжений (4 кВ) - снижает риск выхода из строя при грозах

Ограничения применения

Автоматический выключатель 2 полюса 50 А 4,5 кА ВА 47-63N нельзя применять в сетях постоянного тока (DC). Его класс срабатывания B не подходит для мощных двигателей или оборудования с большими пусковыми токами - для них требуется характеристика C или D. Степень защиты IP20 запрещает использование вне герметичных щитов - открытая установка недопустима. Также не рекомендуется устанавливать рядом с источниками значительного тепла (печи, котлы) или местами с постоянным образованием конденсата. Номинальная отключающая способность 4,5 кА ниже, чем у промышленных моделей (6–10 кА); в зонах с высокой токовой мощностью КЗ (например, около трансформаторных подстанций) возможна необходимость более мощного аппарата.

Примеры использования

• Защита группы розеток в квартире с суммарной нагрузкой до 11,5 кВт
• Отключение цепи теплого пола в ванной комнате
• Щитовая защита насоса для системы водоснабжения
• Контур освещения в офисном помещении
• Распределительный щит на даче с автономным питанием

Практические советы

• При подключении алюминиевых проводов используйте специальные переходники или смазку против окисления - алюминий склонен к окислению, что вызывает перегрев
• Не затягивайте винты больше 3 Нм - это может повредить контактную группу
• Проверьте глубину щита: 72 мм - минимальная, убедитесь, что выключатель не задевает заднюю стенку
• Если нужна возможность пломбировки - используйте встроенную крышку, она уже предусмотрена
• Для многоквартирных домов и аренды - выбирайте этот автомат именно потому, что он пломбируется: это снижает риск вмешательства
• При замене старого автомата - проверьте соответствие сечения проводов: если провод меньше 1 мм2, используйте ответвление через клемму
