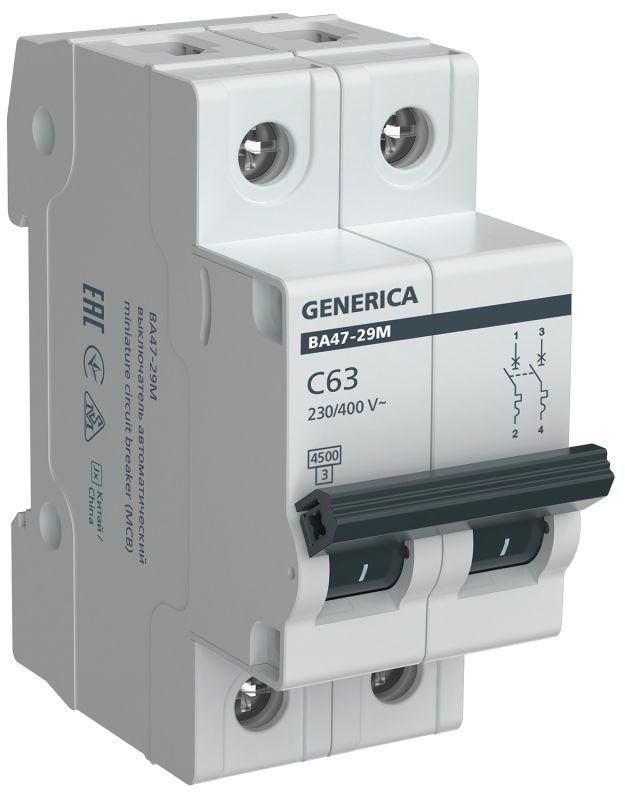

Автоматический выключатель ВА47-29М 2P 63А 4,5кА C GENERICA - MVA21-2-063-C-G IEK

Автоматический выключатель модульный 2-полюсный 63А 4,5кА класс C ВА47-29М от GENERICA предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат подходит для установки в щитах жилых и общественных зданий, особенно там, где есть оборудование с умеренными пусковыми токами - например, компрессоры, вентиляторы или группы освещения. Артикул mva21-2-063-c-g соответствует модели ВА47-29М из серии GENERICA.

Назначение и область применения

Автоматический выключатель модульный 2-полюсный 63А 4,5кА класс C ВА47-29М защищает групповые и распределительные цепи переменного тока с частотой 50 Гц. Подходит для защиты:

• групп освещения;
• электроприборов с умеренным пусковым током - вентиляторы, компрессоры, малые насосы;
• многих бытовых и коммунальных устройств в жилых, офисных и административных зданиях.

Не применяется для защиты мощных двигателей с высокими пусковыми токами - для них нужна характеристика D.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может держать без отключения.
• Количество полюсов: 2 - отключает два фазных провода одновременно, подходит для однофазной сети 230/400 В.
• Номинальное напряжение: 400 В - рассчитан на работу в сетях до 400 В переменного тока.
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до 4500 А.
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала; оптимальна для смешанных нагрузок с умеренными пиками.
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую нагрузку на проводку.
• Ширина по модулю: 2 М - занимает два модуля на DIN-рейке (стандарт 17,5 мм каждый).
• Площадь сечения проводов: 1…25 мм2 - позволяет подключать медные провода от 1 до 25 квадратных миллиметров.
• Степень защиты IP20: предохраняет от контакта с пальцами и крупным мусором, но не защищена от воды и пыли - используется только внутри щитов.
• Рабочий температурный диапазон: от -40C до +50C - работает в холодных и жарких помещениях, включая неотапливаемые щитовые.
• Срок службы: 15 лет - при соблюдении условий эксплуатации и не более 10 000 операций включения/выключения.

Совместимость и монтаж

Автоматический выключатель модульный 2-полюсный 63А 4,5кА класс C ВА47-29М монтируется на стандартную DIN-рейку шириной 35 мм. Установка выполняется путём защёлкивания - никаких болтов или креплений не требуется. Подходит для скрытого монтажа в распределительных щитах с глубоким корпусом. Для подключения используйте провода сечением 1–25 мм2. Клеммы затягиваются отверткой - момент затяжки не требует специального инструмента.

Убедитесь, что в щите достаточно места: два модуля занимают 35 мм по ширине. Пространство вокруг аппарата должно позволять свободно открывать крышку щита.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60898-1 и ГОСТ Р 50345. Класс токоограничения 3 повышает безопасность при аварийных режимах, снижая риск возгорания проводки. Конструкция исключает случайный контакт с токоведущими частями при закрытой лицевой панели.

Преимущества

• Надёжное срабатывание при перегрузках благодаря точной характеристике C - меньше ложных отключений.
• Высокая отключающая способность (4,5 кА) обеспечивает защиту даже при серьёзных КЗ.
• Интегрированная система токоограничения снижает термическое воздействие на кабель.
• Долгий срок службы - до 15 лет при нормальных условиях.
• Совместим со всеми популярными щитами и DIN-рейками, используемыми в России и странах СНГ.

Ограничения применения

• Не подходит для защиты мощных двигателей с высокими пусковыми токами - например, подъёмников, больших насосов, сварочных аппаратов. Для них выбирайте автомат с характеристикой D.
• IP20 не допускает использование вне герметичных щитов - нельзя устанавливать на улице или во влажных помещениях без дополнительной защиты.
• Не предназначен для работы в сетях постоянного тока - только переменный ток 50 Гц.
• Максимальное сечение провода - 25 мм2. Более толстые кабели потребуют переходников или другого типа автомата.

Примеры использования

• Защита группы розеток в квартире с подключенными холодильником, микроволновкой и увлажнителем воздуха.
• Щитовая в офисе - отключение питания для нескольких светильников и компьютеров.
• Циркулярный насос в системе отопления дома - пусковой ток умеренный, подходящий под характеристику C.
• Электрощит в многоквартирном доме - распределение энергии по этажам через групповые автоматы.

Практические советы

• Выбирая автомат, проверьте соответствие нагрузки: суммарная мощность всех приборов на цепи должна быть ниже 14 кВт (при 230 В и 63 А).
• При монтаже в старый щит убедитесь, что DIN-рейка прочная и не деформирована - плохой контакт может вызвать нагрев.
• Не заменяйте этот автомат на аналог с характеристикой B - он будет чаще отключаться при запуске оборудования.
• Проверяйте состояние контактов каждые 2–3 года - особенно если щит находится в пыльном помещении.
• Артикул mva21-2-063-c-g - это тот же самый ВА47-29М, просто другой формат обозначения. Оба варианта совпадают по техническим параметрам.
