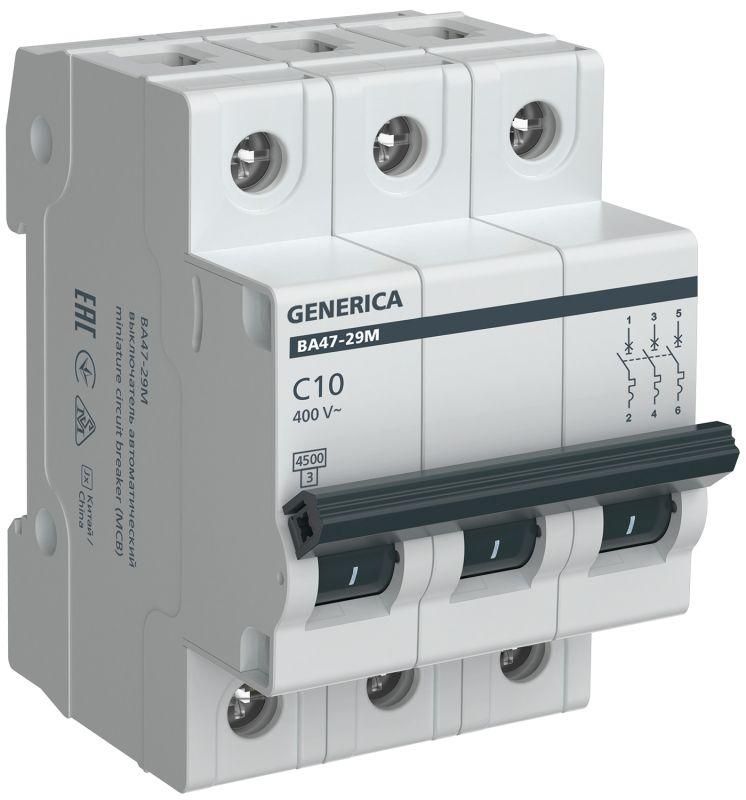

Автоматический выключатель ВА47-29М 3P 10А 4,5кА C GENERICA - MVA21-3-010-C-G IEK

Автоматический выключатель модульный ВА47-29М 3P 10А 4,5кА C от GENERICA предназначен для защиты трёхфазных цепей от перегрузок и коротких замыканий. Этот аппарат из серии ВА47-29М подходит для установки в щитах жилых и общественных зданий, особенно там, где есть оборудование с умеренными пусковыми токами - например, компрессоры, вентиляторы или группы освещения. Артикул mva21-3-010-c-g соответствует именно этой модели.

Назначение и область применения

Автоматический выключатель модульный ВА47-29М 3P 10А 4,5кА C защищает трёхфазные электрические цепи с переменным током частотой 50 Гц. Он рассчитан на работу с нагрузками, которые имеют умеренные пусковые токи - такие как бытовые компрессоры, вентиляторы, насосы малой мощности, светильники и другое оборудование, не требующее высоких импульсных токов при запуске. Применяется в распределительных щитах жилых домов, офисов, торговых помещений и других объектов с нормированными требованиями к надёжности.

Технические характеристики

• Номинальное напряжение: 400 В (переменный ток, AC)
• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может коммутировать без срабатывания
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до 4500 А
• Характеристика срабатывания: C - срабатывает при токах от 5 до 10 кратном от номинала; оптимальна для оборудования с умеренным пусковым током
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую нагрузку на провода
• Ширина по модулю: 3 модуля (54 мм) - занимает три места на DIN-рейке
• Площадь сечения проводов: 1…25 мм2 - позволяет подключать медные провода от 1 до 25 квадратных миллиметров
• Степень защиты IP20 - предотвращает доступ пальцев к токоведущим частям, но не защищена от воды и пыли
• Рабочий температурный диапазон: от -40 C до +50 C - работает в холодных и жарких условиях
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Частота: 50 Гц - совместим с сетями России и стран СНГ

Совместимость и монтаж

Автоматический выключатель модульный ВА47-29М 3P 10А 4,5кА C монтируется на стандартную DIN-рейку шириной 35 мм. Установка осуществляется путём защёлкивания - никаких болтов или креплений не требуется. Подключение проводов выполняется через винтовые зажимы, расположенные сверху. Для правильного монтажа важно использовать провода сечением 1–25 мм2. Выключатель подходит для скрытого монтажа в распределительных щитах с глубоким корпусом. Обязательно проверьте соответствие сечения проводов и плотность затяжки контактов - слабый контакт вызывает нагрев и выход из строя.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC/EN 60898-1 для автоматических выключателей, используемых в бытовых и аналогичных условиях. Класс токоограничения 3 повышает безопасность - он ограничивает энергию, проходящую через цепь при КЗ, что снижает риск возгорания. IP20 гарантирует защиту от случайного прикосновения к токоведущим элементам, но не защищает от влаги - поэтому не применяйте его во влажных помещениях без дополнительной герметизации щита.

Преимущества

• Универсальная характеристика C - идеально балансирует чувствительность и отказоустойчивость при пусках двигателей
• Высокая отключающая способность (4,5 кА) - обеспечивает надёжную защиту даже при значительных аварийных токах
• Компактная форма (3 модуля) - экономит место в щите
• Долгий срок службы (15 лет) - снижает потребность в замене
• Совместимость с другими устройствами серии ВА47-29M - легко дополнять систему автоматикой, УЗО, реле

Ограничения применения

• Не подходит для защиты мощных двигателей с высокими пусковыми токами (например, лифты, крупные насосы) - для них нужна характеристика D
• Не используется вне закрытых щитов - степень защиты IP20 исключает эксплуатацию на открытом воздухе или в сырых местах
• Не предназначен для частого ручного включения/выключения - это не рубильник, а защитное устройство
• Не работает при напряжении выше 400 В или постоянном токе - строго для сети 220/380 В, 50 Гц

Примеры использования

• Защита трёхфазного компрессора в системе кондиционирования
• Щитовая защита группы освещения в торговом зале
• Распределительный щит многоквартирного дома - защита одной из трёх фаз
• Электрощит на производстве для питания вентиляторов или малых насосов

Практические советы

• Выбирая автомат ВА47-29М 3P 10А 4,5кА C, убедитесь, что суммарная нагрузка всех фаз не превышает 10 А на каждую - перегрузка вызовет ложные срабатывания
• Избегайте подключения проводов меньше 1 мм2 - они плохо фиксируются и перегреваются
• Проверяйте момент затяжки винтов - слишком слабо - плохой контакт, слишком сильно - можно повредить зажим
• Если в щите много аппаратов, следите за расстоянием между ними - ВА47-29М не имеет встроенной теплоизоляции, соседние автоматы могут влиять на температуру
• Для долгой работы не устанавливайте его рядом с источниками тепла - радиаторами, трансформаторами, нагревательными приборами
