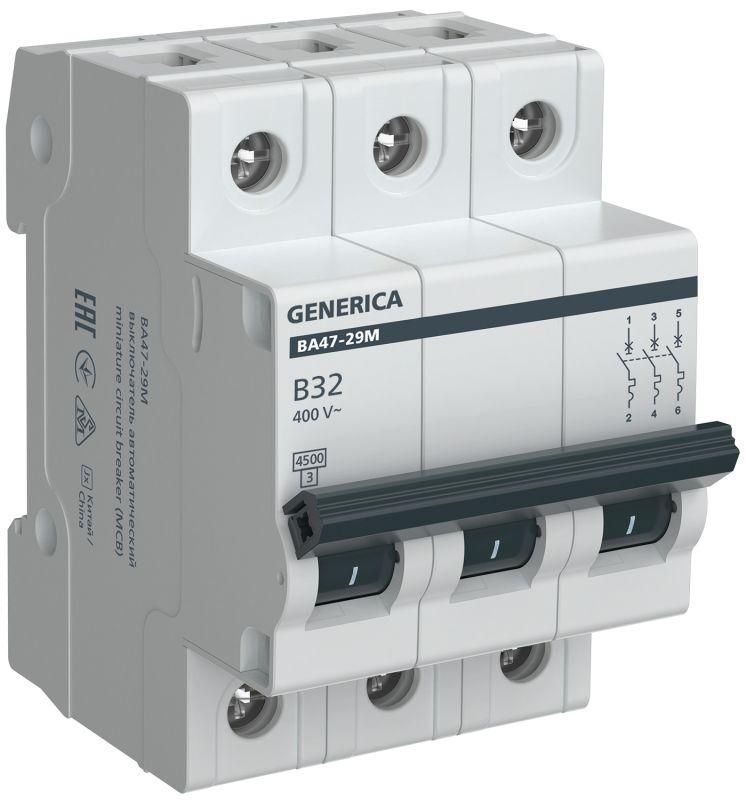

Автоматический выключатель ВА47-29М 3P 32А 4,5кА B GENERICA - MVA21-3-032-B-G IEK

Автоматический выключатель модульный 3-полюсный ВА47-29М 32А 4,5кА класс B от GENERICA предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат подходит для установки в щитках жилых и общественных зданий, обеспечивая надежную работу освещения, бытовых приборов и маломощного оборудования. Артикул mva21-3-032-b-g соответствует серийному решению ВА47-29M.

Назначение и область применения

Автоматический выключатель модульный 3-полюсный ВА47-29М 32А 4,5кА класс B защищает трехфазные сети с переменным током частотой 50 Гц. Он применяется в распределительных щитах для защиты групповых линий: освещения, розеток, бытовых электроприборов и двигателей с умеренными пусковыми токами - таких как вентиляторы, компрессоры небольшой мощности, насосы в системах водоснабжения.

Технические характеристики

• Номинальное напряжение: 400 В (переменный ток AC)
• Номинальный ток: 32 А - максимальный постоянный ток, который выдерживает автомат без срабатывания
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до этой величины
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам; срабатывает при токах 3–5 кратном от номинала
• Модульная ширина: 3 М - занимает 3 стандартных модуля на DIN-рейке (54 мм)
• Поперечное сечение провода: 1–25 мм2 - позволяет подключать медные провода этого диапазона
• Степень защиты IP20 - предохраняет от контакта с пальцами и крупными предметами, но не защищен от пыли и воды
• Рабочая температура: от -40C до +50C - работает в холодных и жарких помещениях
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию при соблюдении условий
• Класс токоограничения: 3 - быстро ограничивает ток КЗ, снижая тепловую нагрузку на проводку

Совместимость и монтаж

Автоматический выключатель модульный ВА47-29М монтируется на стандартную DIN-рейку шириной 35 мм. Подходит для установки в любые распределительные щиты с таким типом крепления. Устройство совместимо с другими элементами серии ВА47-29M от GENERICA и IEK. Для подключения используйте провода сечением от 1 до 25 мм2 - затяжка зажимов должна выполняться усилием, достаточным для плотного контакта, но без избыточного давления.

Устройство подходит для скрытого монтажа - можно устанавливать в нишах стен, если обеспечена доступность для обслуживания и вентиляция.

Безопасность и стандарты

Автоматический выключатель ВА47-29М соответствует требованиям международных стандартов IEC/EN 60898-1 для устройств защиты бытовых и аналогичных объектов. Класс токоограничения 3 повышает безопасность при аварийных режимах, снижая риск возгорания проводки. Наличие механической блокировки исключает случайное включение после срабатывания.

Преимущества

• Высокая коммутационная способность (4,5 кА) обеспечивает надежность даже при значительных КЗ
• Характеристика B оптимальна для сетей с преобладанием активной нагрузки - светильники, нагреватели, компьютеры
• Широкий диапазон рабочих температур позволяет использовать в неотапливаемых помещениях
• Класс 3 токоограничения минимизирует термическое воздействие на кабель при аварии
• Долгий срок службы - 15 лет - снижает потребность в замене

Ограничения применения

• Не подходит для защиты мощных двигателей с высокими пусковыми токами - для них требуется характеристика C или D
• Защита IP20 не допускает использование во влажных местах (ванная, улица, подвалы без гидроизоляции)
• Не предназначен для работы в сетях постоянного тока - только переменный ток 50 Гц
• Не имеет функции дифференциальной защиты - для защиты от утечек тока нужен отдельный УЗО

Примеры использования

• Щитовая квартиры - защита группы розеток и освещения на 3 фазы
• Общественное здание - питание кондиционеров, вентиляторов, офисной техники
• Производственный участок - управление маломощными станками с пусковыми токами до 5×Iн
• Жилое помещение - защита системы водоснабжения с насосом мощностью до 5 кВт

Практические советы

• Выбирая автомат ВА47-29М 32А, проверьте суммарную нагрузку на защищаемую линию - она не должна превышать 32 А постоянно
• При использовании многожильных проводов используйте наконечники для лучшего контакта в зажимах
• Не устанавливайте рядом с источниками тепла - перегрев снижает точность срабатывания
• Для комплексной защиты в однофазных цепях параллельно с этим автоматом устанавливайте УЗО
• При замене старого автомата сверьте сечение кабеля - если он меньше 1 мм2, выбирайте меньший номинал
