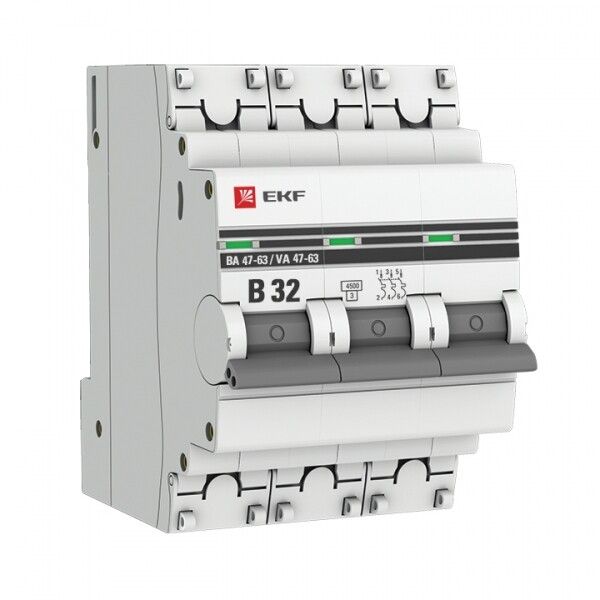

Автоматический выключатель 3P 32А (В) 4,5kA ВА 47-63 EKF PROxima - mcb4763-3-32B-pro

Автоматический выключатель модульный трехполюсный 32А B 4,5кА ВА 47-63 от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и общественных объектах. Этот выключатель серий ВА 47-63 и PROxima обеспечивает надежную работу на DIN-рейке, совместим с проводами до 25 мм2 и имеет повышенную степень защиты корпуса.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 32А B 4,5кА ВА 47-63 используется для защиты групповых цепей в однофазных и трёхфазных сетях переменного тока с частотой 50 Гц и напряжением до 400 В. Применяется в щитках жилых домов, офисов, школ, больниц и других общественных зданий. Подходит для защиты освещения, розеточных групп, оборудования с умеренным пусковым током - например, холодильников, насосов, маломощных станков.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, подходит для бытовых нагрузок с плавным пуском;
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до этой величины;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную изоляцию при высоких скачках напряжения;
• Сечение провода: 1–25 мм2 - позволяет подключать медные провода любого сечения в этом диапазоне;
• Тип расцепителя: электромагнитный + тепловой - реагирует на КЗ (быстро) и перегрузку (с задержкой);
• Степень защиты IP20 - предотвращает случайный контакт с токоведущими частями, но не защищает от воды и пыли;
• Ширина по модулю: 3 М - занимает 3 стандартных места на DIN-рейке (54 мм);
• Глубина монтажа: 41 мм - требует минимального свободного пространства внутри щита;
• Рабочая температура: –25…+50 C - работает в большинстве помещений, включая неотапливаемые;
• Потери мощности: 6,2 Вт - энергопотребление при работе, влияет на нагрев в плотно упакованных щитах;
• Класс токоограничения: 3 - снижает энергию КЗ, повышая безопасность сети;
• Категория перенапряжения: III - рассчитан на использование в распределительных устройствах вторичного уровня;
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным импульсам, например, от грозовых разрядов;
• Стандарт: ГОСТ Р 50345-2010 / МЭК 60898-2-2006 - соответствие международному уровню безопасности;
• Климатическое исполнение: УХЛ4 - допустимо применение в условиях умеренного и холодного климата с возможностью конденсации;
• Способ монтажа: на DIN-рейку - стандартный крепёж для всех современных щитов.

Совместимость и монтаж

Автоматический выключатель модульный 32А B 4,5кА ВА 47-63 устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защелкнуть его на рейке - никаких болтов или инструментов не требуется. Подключение проводов осуществляется через винтовые зажимы, расположенные сверху. Сечение проводов должно находиться в пределах 1–25 мм2; более толстые провода не войдут, более тонкие - риск плохого контакта. Все три полюса имеют одинаковый механизм отключения - при срабатывании одного, отключаются сразу все. Цветовая индикация (зелёный/красный) показывает состояние: включен/выключен. Пластиковые крышки на зажимах можно запломбировать - это важно для объектов с ограниченным доступом.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345-2010 и МЭК 60898-2, что гарантирует его безопасность при использовании в бытовых системах. Класс токоограничения 3 снижает энергию, передаваемую в сеть при КЗ, уменьшая риск возгорания. Номинальное импульсное напряжение 4 кВ обеспечивает защиту от внешних помех, таких как грозовые разряды. IP20 не защищает от брызг и пыли - поэтому установка допускается только во внутренних щитах, недоступных для постороннего доступа. Сертифицирован для работы в помещениях со степенью загрязнения 2 - то есть без значительного количества пыли, влаги или проводящего мусора.

Преимущества

• Усиленный корпус с заклёпками - предотвращает деформацию при длительном использовании или при сборке в плотных щитах;
• Пластины-крышки на зажимах - исключают случайный контакт с токоведущими частями и позволяют пломбировать устройство;
• Цветной индикатор состояния - легко определить, включен ли выключатель, даже при слабом освещении;
• Удобная ручка управления - обеспечивает четкий ход и надёжное фиксированное положение;
• Гарантия 84 месяца - одна из самых длинных среди аналогов, подтверждает качество изготовления;
• Совместимость с серией PROxima - позволяет использовать в единой системе с другими элементами EKF.

Ограничения применения

• Не предназначена для защиты двигателей с высоким пусковым током - для них нужна характеристика C или D;
• IP20 не подходит для установки вне щитов, на улице или в сырых помещениях (ванная, подвал без теплоизоляции);
• Не рекомендуется для многократных включений/отключений - это не рубильник, а защитное устройство;
• При температуре ниже –25 C возможно увеличение времени срабатывания теплового расцепителя;
• Не следует устанавливать рядом с источниками сильного тепла - нагрев может вызвать ложное срабатывание.

Примеры использования

• Защита трёхфазной группы розеток в мастерской;
• Щиток этажа в многоэтажном жилом доме - отдельный автомат на каждую квартиру;
• Общий входной автомат в щите кафе или магазина с трёхфазным питанием;
• Защита системы вентиляции с трёхфазным вентилятором и контроллером;
• Распределительный щит в учебном заведении - для групп освещения и розеток.

Практические советы

• Перед установкой проверьте сечение кабеля - он должен подходить под 1–25 мм2. Не используйте алюминиевые провода - они несовместимы с этим типом зажимов;
• При монтаже в плотно упакованных щитах учтите глубину 41 мм и потери мощности 6,2 Вт - избыток тепла может влиять на соседние автоматы;
• Если выключатель установлен в местах с возможным несанкционированным доступом (например, в подъезде), обязательно запломбируйте крышки зажимов;
• Проверяйте цвет индикатора после каждого включения - красный цвет означает сработавший автомат, его нельзя просто включить снова - сначала найдите причину перегрузки;
• Для обслуживания щита - отключайте питание полностью, даже если выключатель находится в положении “OFF” - он не создаёт видимый разрыв, как рубильник.
