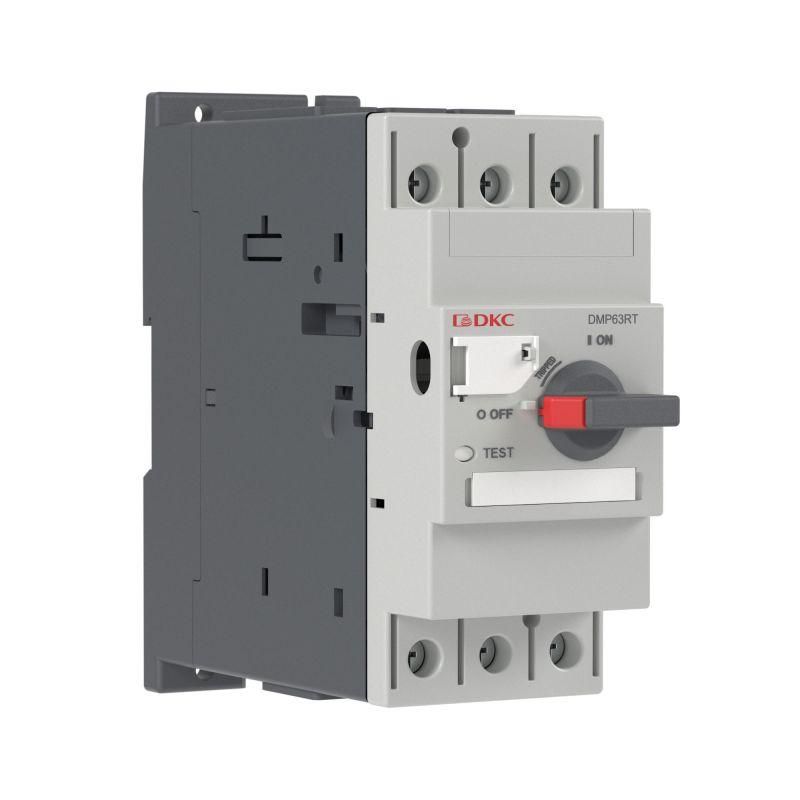

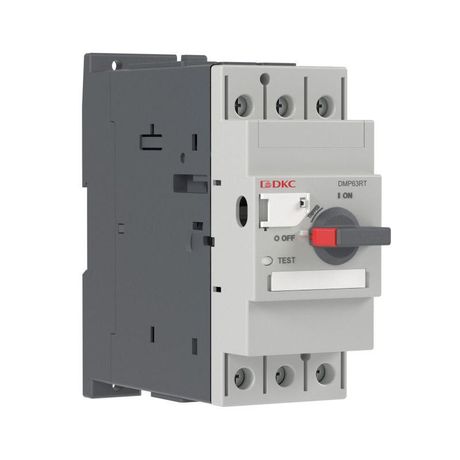

Автоматический выключатель защиты двигателя YON DMP63RT с уставкой 16-20A 3P 50kA | DMP63RT-0020 DKC ДКС

Автоматический выключатель защиты двигателя DMP63RT от бренда YON (группа DKC) с артикулом dmp63rt-0020 предназначен для надежной защиты трёхфазных асинхронных двигателей от перегрузок, обрыва фазы и коротких замыканий. Устройство имеет регулируемую уставку тока 16–20 А, термомагнитное расцепление и монтаж на DIN-рейку, что делает его удобным решением для промышленных систем управления.

Назначение и область применения

DMP63RT используется для защиты электродвигателей в промышленном оборудовании: насосах, компрессорах, вентиляторах, конвейерах, станках с ЧПУ и других устройствах с асинхронными двигателями. Он обеспечивает защиту от длительных перегрузок, внезапного обрыва одной из фаз и сверхтоков при КЗ. Подходит для установки в силовые шкафы управления двигателями (MCC), где требуется точная настройка порога срабатывания.

Технические характеристики

• Тип: Автоматический выключатель защиты двигателя с термомагнитным расцепителем
• Номинальный ток: 14–20 А (регулируемая уставка - можно задать любое значение в этом диапазоне)
• Количество полюсов: 3 (для трёхфазных сетей)
• Номинальное напряжение: 400 В переменного тока
• Отключающая способность: 50 кА - способен безопасно отключить цепь даже при максимальных токах КЗ
• Коммутируемая мощность (AC-3): до 20 кВт - соответствует нагрузкам типичных промышленных двигателей
• Защита от перегрева: Да - тепловое расцепление реагирует на долговременную перегрузку
• Чувствительность к обрыву фазы: Да - отключает двигатель при потере одной из фаз, предотвращая перегрев ротора
• Степень защиты: IP20 - защищён от доступа пальцев и твердых предметов, но не от воды и пыли; требует установки внутри закрытого шкафа
• Метод подключения: Винтовые зажимы - надёжное, проверенное соединение проводов
• Способ монтажа: На DIN-рейку 35 мм - совместим со стандартными щитами
• Элемент управления: Поворотная ручка - позволяет визуально определить положение (вкл/выкл/трип)
• Класс защиты от перегрузки: Class 10 - время срабатывания при перегрузке 10×I_n не более 10 секунд

Совместимость и монтаж

DMP63RT устанавливается на стандартную DIN-рейку 35 мм. Для подключения используются винтовые зажимы - рекомендуется использовать провода сечением 0,5–25 мм2 (медные). Устройство совместимо с выносной поворотной рукояткой (аксессуар), которая позволяет оперативно управлять выключателем с внешней стороны шкафа без необходимости открывать дверцу. Это особенно важно в шкафах MCC, где доступ ограничен. Настраивать уставку тока необходимо только при отключенном питании - используйте отвертку через окно на лицевой панели.

Безопасность и стандарты

DMP63RT соответствует требованиям IEC 60947-4-1 и IEC 60947-2 для автоматических выключателей защиты двигателей. Защита от обрыва фазы и термомагнитное расцепление обеспечивают соответствие нормам безопасности для промышленного оборудования. Устройство прошло испытания на механическую прочность и электрическую стойкость при 50 кА КЗ.

Преимущества

• Регулируемая уставка тока (16–20 А) - позволяет точно адаптировать защиту под конкретный двигатель, исключая ложные срабатывания
• Интегрированная защита от обрыва фазы - снижает риск выхода двигателя из строя при аварии сети
• Класс защиты 10 - оптимальное сочетание быстродействия и селективности для большинства промышленных применений
• Компактная конструкция в едином корпусе - не требует внешних модулей для базовой функциональности
• Поддержка выносной рукоятки - улучшает эргономику обслуживания и безопасность при работе с шкафом

Ограничения применения

• Не предназначена для установки вне закрытых шкафов - степень защиты IP20 не допускает воздействия влаги, пыли или агрессивной среды
• Не подходит для однофазных двигателей - только для трёхфазных сетей
• Не имеет встроенной дистанционной сигнализации - для удалённого контроля состояния потребуются дополнительные контакты (например, AUX)
• Уставка тока нельзя изменить во время работы - настройка возможна только при отключении питания
• Не является полноценным частотным преобразователем - не управляет скоростью двигателя, только защищает

Примеры использования

• Щит управления насосной станцией - защита трёхфазного насоса мощностью 15 кВт
• Линия конвейера на пищевом заводе - предотвращение перегрева мотора при заклинивании
• Шкаф MCC с несколькими двигателями - DMP63RT установлен рядом с контактором и тепловым реле
• Оборудование для переработки пластиков - защита экструдера от скачков тока и обрыва фазы

Практические советы

• Перед установкой проверьте номинальный ток двигателя - выберите уставку в пределах 85–110% от него. Например, для двигателя 18 А лучше установить 17–18 А.
• При использовании выносной рукоятки убедитесь, что она правильно закреплена и не болтается - это влияет на надёжность визуального контроля.
• Не забывайте периодически осматривать контактные группы - при частых срабатываниях возможно нагревание и окисление.
• Если двигатель часто запускается под нагрузкой (например, компрессор), учтите, что пусковой ток может достигать 6–8×I_n, но DMP63RT рассчитан на такие импульсы благодаря термической инерции.
• Для сложных систем рекомендуется использовать дополнительные вспомогательные контакты (NO/NC) для передачи сигнала о срабатывании в PLC.
