Автоматический выключатель защиты двигателя YON DMP63RT с уставкой 20-25A 3P 50kA | DMP63RT-0025 DKC ДКС

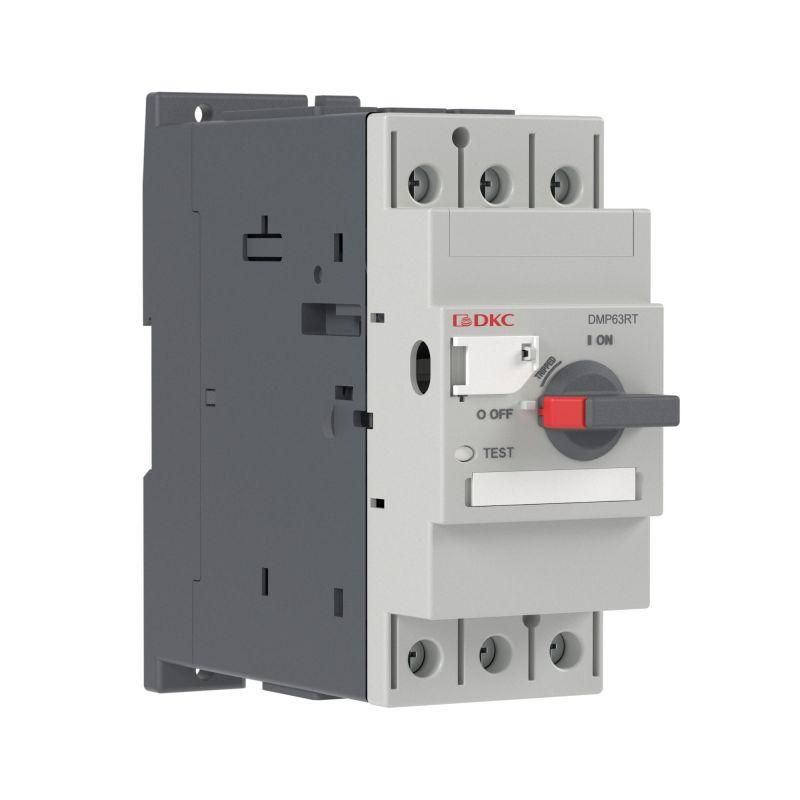

Автоматический выключатель защиты двигателя DMP63RT от бренда YON (группа DKC) - компактное термомагнитное устройство с регулируемой уставкой 20–25 А, предназначенное для надёжной защиты трёхфазных асинхронных двигателей от перегрузок, обрыва фазы и коротких замыканий. Артикул dmp63rt-0025 соответствует сериям YON pro и подходит для монтажа на DIN-рейку в силовых щитах.

Назначение и область применения

DMP63RT используется исключительно для защиты электродвигателей, а не для общей защиты линий. Он обеспечивает комплексную защиту: от длительных перегрузок, внезапного обрыва одной из фаз и сверхтоков при КЗ. Подходит для установки в системах управления двигателями (MCC), на станках, насосах, вентиляторах, конвейерах и других промышленных устройствах с асинхронными двигателями до 25 кВт при напряжении 400 В.

Технические характеристики

• Тип: Автоматический выключатель защиты двигателя с термомагнитным расцепителем
• Полюса: 3 (для трёхфазных сетей)
• Рабочий ток: 18–25 А (регулируемая уставка - можно задать любое значение в этом диапазоне)
• Номинальное напряжение: 400 В переменного тока
• Отключающая способность: 50 кА - способен безопасно отключить даже крупные токи КЗ
• Коммутируемая мощность (AC-3): 25 кВт - максимальная мощность двигателя, которую можно защищать
• Класс теплового расцепления: 10 - время срабатывания при перегрузке соответствует стандарту IEC 60947-4-1
• Защита от обрыва фазы: Да - устройство отключится, если пропадёт одна из фаз
• Защита от перегрева: Да - реализована через термобиметаллический элемент
• Метод подключения: Винтовые зажимы - надёжное и проверенное соединение
• Способ монтажа: На DIN-рейку 35 мм
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Управление: Поворотная ручка - позволяет визуально определить положение (вкл/выкл/трип)
• Конструкция: Комплектное устройство в одном корпусе - все функции встроены, внешних модулей не требует

Совместимость и монтаж

DMP63RT совместим с любой стандартной DIN-рейкой 35 мм. Для монтажа достаточно зафиксировать устройство на рейке и подключить три фазы и ноль (если требуется) через винтовые зажимы. Максимальный момент затяжки - не более 1,5 Нм, чтобы не повредить контакты. Устройство не требует дополнительного питания. Рекомендуется использовать выносную поворотную рукоятку (доступна как аксессуар) при установке внутри закрытых шкафов - так удобнее контролировать состояние без открывания дверцы.

Безопасность и стандарты

DMP63RT соответствует требованиям международных стандартов IEC 60947-4-1 и IEC 60947-2 для автоматических выключателей защиты двигателей. Сертифицирован для использования в промышленных условиях. Защита от обрыва фазы и перегрева снижает риск выхода двигателя из строя и предотвращает возгорание изоляции.

Преимущества

• Регулируемая уставка 20–25 А - точная настройка под конкретный двигатель, без необходимости менять аппарат
• Интегрированная защита от обрыва фазы - экономит ремонт двигателя и снижает простои
• Высокая отключающая способность (50 кА) - работает даже в местах с высокими токами КЗ
• Компактная конструкция - занимает мало места в щите
• Визуальный индикатор состояния (ручка) - легко определить причину отключения

Ограничения применения

• Не предназначена для защиты однофазных нагрузок - только трёхфазные двигатели
• IP20 - нельзя устанавливать во влажных, запылённых или открытых помещениях без дополнительной защиты (например, в герметичном шкафу)
• Не поддерживает дистанционное управление - только механическая кнопка/ручка
• Максимальная мощность - 25 кВт; для больших двигателей нужен другой тип аппарата
• Не имеет встроенного таймера или сигнализации - для сложных систем потребуются дополнительные реле

Примеры использования

• Насосная станция - защита трёхфазного насоса мощностью 18,5 кВт
• Конвейерная лента - предотвращение перегрузки при заклинивании
• Вентилятор охлаждения - защита от обрыва фазы в цеху
• Шлифовальный станок - обеспечение класса 10 по времени срабатывания при перегрузке

Практические советы

• Перед установкой обязательно проверьте номинальный ток двигателя - он должен попадать в диапазон 20–25 А. Если ток ниже 18 А - выбирайте другую модель.
• Настройку уставки выполняйте после подключения двигателя - используйте тестовый режим с минимальной нагрузкой.
• При использовании выносной ручки убедитесь, что её кабель не пережат и не находится рядом с источниками помех.
• Проверяйте плотность затяжки винтов каждые 6–12 месяцев - особенно в вибрационных средах.
• Не заменяйте DMP63RT обычным автоматическим выключателем - он не обеспечит защиту от обрыва фазы и правильно выдержанное время срабатывания при перегрузке.
