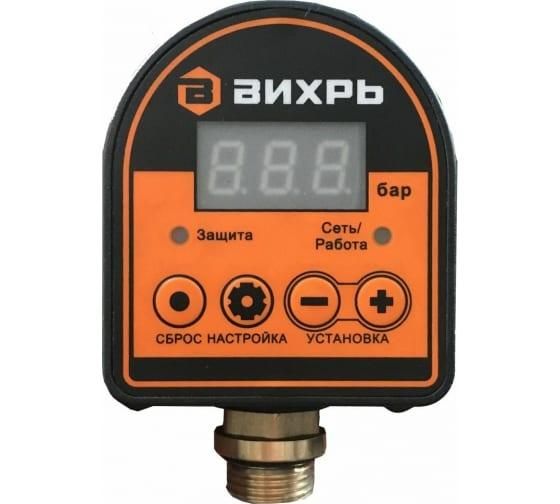

Автоматическое реле давления АРД-1 - 68/4/8 Вихрь

Автоматическое реле давления Вихрь АРД-1 - это устройство для автоматического управления насосом в системах водоснабжения, обеспечивающее стабильное давление, защиту от сухого хода и предотвращение гидроударов. Бренд Вихрь и артикул 68/4/8 указывают на серийную продукцию, предназначенную для бытовых и легкопромышленных применений.

Назначение и область применения

Автоматическое реле давления Вихрь АРД-1 управляет включением и выключением насоса в зависимости от давления в трубопроводе. Оно применяется в системах автономного водоснабжения: скважины, колодцы, системы полива, водонагреватели, гидрофоры. Подходит для насосов мощностью до 1500 Вт. Также используется там, где важна защита оборудования от перегрузок и сухого хода.

Технические характеристики

• Давление срабатывания: 1–9,8 бар - порог, при котором насос включается;
• Давление выключения: 1,1–9,9 бар - порог, при котором насос отключается;
• Давление разрыва: 9,7 бар - максимальное давление, после которого реле механически отключает цепь для предотвращения разрушения труб;
• Максимальное испытательное давление: 9,9 бар - предельная нагрузка, которую реле выдерживает без повреждений;
• Номинальное напряжение: 220–230 В - работает от стандартной сети переменного тока;
• Номинальный ток: 6,5 А - допустимый ток через контакты, соответствует нагрузке до ~1500 Вт;
• Тип присоединения: G 1/2 дюйма - резьбовое соединение совместимо с большинством бытовых трубопроводов;
• Степень защиты: IP65 - полностью защищено от пыли и устойчиво к струям воды с любого направления;
• Взрывозащищенное исполнение: да - можно использовать в зонах с повышенным риском возгорания;
• Диапазон температур: 0…+50 C - не рекомендуется установка на улице при минусовых температурах;
• Наличие дисплея: да - отображает текущее давление в системе для оперативного контроля.

Совместимость и монтаж

Автоматическое реле давления Вихрь АРД-1 монтируется последовательно между насосом и трубопроводом. Присоединение осуществляется через резьбу G 1/2 дюйма - используйте герметик (ФУМ-лента или анаэробный состав) для исключения протечек. К электросети подключаются клеммы L/N/PE согласно схеме на корпусе. Убедитесь, что проводка рассчитана на ток 6,5 А. Дисплей ориентирован для удобного считывания - устанавливайте реле так, чтобы показания были видны без демонтажа.

Безопасность и стандарты

Реле выполнено во взрывозащищенном исполнении и имеет степень защиты IP65, что соответствует требованиям для работы в условиях повышенной влажности и запыленности. Механизм разрыва при достижении 9,7 бар обеспечивает безопасность от гидроудара. Наличие защиты от сухого хода снижает риск выхода насоса из строя при отсутствии воды.

Преимущества

• Интегрированный дисплей позволяет контролировать реальное давление без внешних приборов;
• Защита от сухого хода - предотвращает перегрев и выход из строя насоса;
• Функция “полив” - временно отключает защиту от частого включения, позволяя длительно работать насосу при орошении;
• Механический разрыв при 9,7 бар - гарантирует сохранность труб и фитингов даже при отказе электроники;
• Высокая степень защиты IP65 - подходит для установки в сырых помещениях (колодцах, подвалах);
• Широкий диапазон регулировки давления - легко адаптировать под любую систему.

Ограничения применения

• Не предназначено для работы при температуре ниже 0 C - возможна замена жидкости внутри и потеря герметичности;
• Максимальный ток 6,5 А - нельзя подключать насосы мощнее 1500 Вт без промежуточного магнитного пускателя;
• Не подходит для агрессивных сред - не предназначено для подачи масла, химических растворов, щелочей;
• Запрещено использование в системах с постоянным давлением выше 9,9 бар - превышение вызывает повреждение внутренних механизмов.

Примеры использования

• Автономное водоснабжение дома из скважины с насосом 1100 Вт;
• Система капельного полива на даче - активация режима “полив” для бесперебойной работы;
• Гидроаккумуляторная система в подвале - благодаря IP65 и взрывозащите безопасно установлено в помещении;
• Насосная станция в теплице - стабилизирует давление при частых включениях.

Практические советы

• Перед первым запуском проверьте минимальное давление в системе - оно должно быть выше 1 бар, иначе реле не включится;
• Настройку давления включения/выключения выполняйте при работающем насосе - наблюдайте за дисплеем и медленно вращайте регулировочные гайки;
• Если насос часто включается и выключается - увеличьте разницу между давлением включения и выключения (например, 2,5–3,5 бар);
• При использовании в холодных помещениях - утеплите место установки или переместите реле в теплое место;
• Не закручивайте резьбу слишком сильно - момент затяжки не более 15 Нм, иначе повредите внутреннюю резьбу реле.
