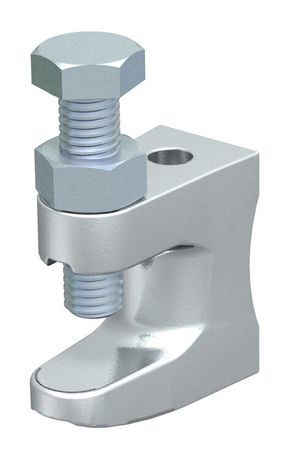

Балочный зажим 0-19mm (FL2-G M10 TG) | 1488082 OBO Bettermann

Балочный зажим FL2-G M10 TG предназначен для надёжного крепления элементов на балках и профилях толщиной до 20 мм. Этот зажим от OBO BETTERMANN используется там, где требуется прочное, несъёмное соединение с возможностью последующего монтажа оборудования через резьбу M10.

Назначение и область применения

Балочный зажим FL2-G M10 TG применяется для фиксации кабельных трасс, трубопроводов, светильников, датчиков и другого оборудования на металлических балках, швеллерах, уголках и других профильных конструкциях. Подходит для промышленных объектов, цехов, энергообъектов и систем автоматизации, где важна механическая устойчивость и долговечность крепления.

Технические характеристики

• Тип изделия: Балочный зажим
• Метрический размер резьбы: M10
• Предельная нагрузка: 2500 Н (около 250 кг силы)
• Толщина фланца, которую можно захватить: 0–20 мм
• Максимальный момент затяжки: 18 Нм
• Материал: Чугун
• Тип крепления: Винтовой
• Тип соединения: Резьбовой
• Защитное покрытие: Необработанная поверхность (без антикоррозийного слоя)
• Артикул: FL2-G M10 TG / 1488082

Совместимость и монтаж

Зажим FL2-G M10 TG совместим с любыми металлическими профилями толщиной до 20 мм. Для установки необходимо:

• Установить зажим вокруг балки так, чтобы его губки плотно охватили её;
• Затянуть болт до момента 18 Нм - больше не следует, чтобы избежать деформации чугунной детали;
• Использовать стандартную гайку M10 для подключения оборудования (например, кронштейнов, хомутов, кабельных каналов).

Резьба M10 позволяет напрямую крепить компоненты без переходников. Учитывайте, что чугун требует осторожного обращения - перегрузка или удары могут вызвать трещины.

Безопасность и стандарты

FL2-G M10 TG соответствует требованиям к механической прочности промышленных креплений. Отсутствие специального покрытия делает его непригодным для открытых или влажных сред без дополнительной защиты. Применяйте в закрытых помещениях с контролируемой влажностью.

Преимущества

• Высокая несущая способность - до 2500 Н, что обеспечивает безопасное крепление тяжёлого оборудования.
• Простая и проверенная конструкция - не требует специнструментов для монтажа.
• Стандартная резьба M10 - совместима с широким спектром крепёжных решений.
• Чугун обеспечивает жесткость и устойчивость к деформациям под нагрузкой.

Ограничения применения

• Не применять во внешних условиях - отсутствие защитного покрытия приведёт к быстрой коррозии.
• Не использовать на материалах толще 20 мм - зажим не сможет полностью охватить профиль.
• Избегать ударных и вибрационных нагрузок выше допустимых - чугун хрупок при динамических воздействиях.
• Не затягивать свыше 18 Нм - риск растрескивания корпуса.

Примеры использования

• Крепление кабельных лотков к стальным балкам в распределительном щите.
• Фиксация воздуховода или трубопровода на несущих конструкциях цеха.
• Установка осветительных приборов на потолочных балках в производственных помещениях.
• Монтаж датчиков и приводов на рамах станков с помощью резьбового выхода M10.

Практические советы

• Перед монтажом проверьте толщину балки - даже 1–2 мм лишнего могут помешать правильному захвату.
• Если зажим будет использоваться в помещении с повышенной влажностью, нанесите на него антикоррозийный состав самостоятельно (например, масляную краску или цинковый спрей).
• Для многократного демонтажа используйте смазку на резьбе M10 - это продлит срок службы и облегчит будущие работы.
• Не заменяйте оригинальный болт - он рассчитан на точный момент затяжки 18 Нм; использование стороннего крепежа может нарушить целостность зажима.
• FL2-G M10 TG от OBO BETTERMANN - это решение для профессионального монтажа, а не для временного крепления.
