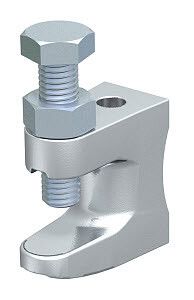

Балочный зажим 0-26mm (FL3-G M12 TG) | 1488090 OBO Bettermann

Зажим балочный 0-26 мм (FL3-G M12 TG) от OBO BETTERMANN предназначен для надёжного крепления труб, профилей и других элементов к плоским поверхностям толщиной до 26 мм. Простая и прочная конструкция делает его удобным решением для монтажа в промышленной автоматике, на станках и в распределительных системах.

Назначение и область применения

Зажим балочный 0-26 мм (FL3-G M12 TG) используется для фиксации объектов - например, металлических труб, штанг, кабельных каналов - к плоским основаниям: рамам, щитам, стенкам оборудования. Подходит для установки в условиях вибрации и механических нагрузок. Часто применяется в промышленных системах управления, на конвейерах, в цехах с жесткими требованиями к надёжности крепления.

Технические характеристики

• Тип изделия: зажим балочный
• Метрическая резьба: M12
• Толщина фланца, которую можно зажать: 0–26 мм
• Предельная нагрузка: 3500 Н (≈350 кг силы)
• Максимальный момент затяжки: 21 Нм
• Материал: чугун
• Тип соединения: резьбовой
• Тип крепления: винтовой
• Покрытие: необработанная поверхность (без антикоррозийного слоя)
• Артикул: FL3-G M12 TG (1488090)

Совместимость и монтаж

Зажим балочный 0-26 мм (FL3-G M12 TG) устанавливается через резьбовое отверстие M12. Для крепления требуется гайка и шайба соответствующего размера (не входят в комплект). Убедитесь, что толщина монтируемой поверхности попадает в диапазон 0–26 мм - меньше или больше будет невозможно зафиксировать надёжно. Момент затяжки не должен превышать 21 Нм, чтобы избежать повреждения резьбы или деформации корпуса.

Безопасность и стандарты

Изделие не имеет сертификатов взрывозащиты, IP-классификации или UL/CE. Его применение допускается только в сухих, невзрывоопасных помещениях с контролируемой средой. Отсутствие защитного покрытия требует внимательного контроля условий эксплуатации - особенно при высокой влажности или агрессивных средах.

Преимущества

• Высокая несущая способность - 3500 Н позволяет выдерживать значительные статические и динамические нагрузки.
• Прочная конструкция из чугуна обеспечивает долговечность даже при постоянных вибрациях.
• Универсальный диапазон толщины фланца (0–26 мм) подходит для большинства типичных металлических пластин и рам.
• Стандартная резьба M12 совместима с широким спектром крепёжных элементов.

Ограничения применения

• Не предназначена для использования во влажных, агрессивных или открытых средах - отсутствие защиты приведёт к быстрой коррозии.
• Не рекомендуется для крепления объектов с динамическими ударными нагрузками выше 3500 Н.
• Не подходит для монтажа на тонкие материалы менее 0 мм (т.е. не работает без опорной поверхности).
• Требуется предварительное сверление отверстия под M12 - самонарезание невозможно.

Примеры использования

• Фиксация воздушных трубопроводов на раме станка.
• Крепление кабельных лотков к стальной панели в распределительном щите.
• Установка направляющих профилей на корпусе промышленного робота.
• Монтаж датчиков или световых сигнализаторов на массивных металлических платформах.

Практические советы

• Перед монтажом проверьте толщину поверхности - она должна точно попадать в диапазон 0–26 мм. Если толще - используйте удлинители или переходники.
• Для продления срока службы в сухих помещениях рекомендуется самостоятельно нанести антикоррозийную смазку на контактные поверхности.
• Используйте пружинные шайбы или контргайки при работе с вибрирующими механизмами - это предотвратит самоотвинчивание.
• Не перетягивайте болт - превышение момента 21 Нм может вызвать трещины в чугуне.
• Зажим балочный 0-26 мм (FL3-G M12 TG) - одноразовый элемент крепления. После демонтажа заменяйте новым, так как резьба и зажимные грани теряют герметичность.
