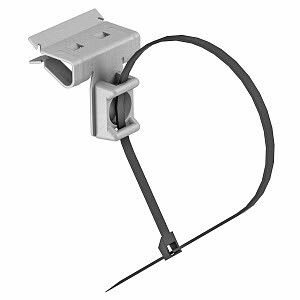

Балочный зажим 2-4mm (BCCT 2-4 L240) | 1483641 OBO Bettermann

Зажим балочный 2-4 мм от OBO BETTERMANN (артикул BCCT 2-4 L240) предназначен для надёжного крепления труб и кабелей на DIN-рейке с толщиной фланца 2–4 мм. Прочная стальная конструкция с коррозионностойким покрытием обеспечивает долговечность в жестких условиях.

Назначение и область применения

Зажим балочный 2-4 мм используется для фиксации труб, кабелей и проводов на металлических поверхностях толщиной 2–4 мм. Подходит для установки на DIN-рейках в распределительных щитах, шкафах управления, на станках и конвейерах. Особенно эффективен там, где требуется быстрый и прочный монтаж без сверления.

Технические характеристики

• Толщина фланца: 2–4 мм - оптимальна для стандартных металлических пластин и корпусов оборудования
• Предельная нагрузка: 220 Н - выдерживает значительные механические усилия, включая вес кабельных пучков
• Материал: сталь - высокая прочность и устойчивость к деформациям
• Защитное покрытие: Delta Tone - антикоррозийное слоистое покрытие, повышает срок службы в агрессивной среде
• Способ монтажа: DIN-рейка - совместим с типовыми рейками шириной 35 мм
• Тип соединения: труба / кабель - подходит для фиксации гибких и жёстких элементов
• Артикул: BCCT 2-4 L240 - соответствует каталогу OBO BETTERMANN

Совместимость и монтаж

Зажим балочный 2-4 мм крепится на DIN-рейке за счёт специальной защёлки, которая плотно фиксируется в профиле. Для установки достаточно вставить зажим в рейку до характерного щелчка. Крепление к фланцу осуществляется через отверстие в основании - материал фланца должен быть в пределах 2–4 мм. Установка не требует инструментов, кроме плоскогубцев для затяжки кабельной стяжки (не в комплекте).

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электромонтажа в промышленных системах. Коррозионностойкое покрытие Delta Tone обеспечивает соответствие нормам по устойчивости к химическим воздействиям и влажности. Соответствует международным стандартам на крепёж для DIN-реек.

Преимущества

• Не требует сверления - экономит время при монтаже
• Высокая механическая прочность - выдерживает нагрузку до 220 Н
• Устойчивость к коррозии - благодаря покрытию Delta Tone, подходит для цехов с повышенной влажностью
• Простота установки - легко фиксируется на DIN-рейке одним движением
• Гибкое применение - можно использовать как для кабелей, так и для труб малого диаметра

Ограничения применения

• Не подходит для фланцев толще 4 мм - возможен люфт и снижение надёжности крепления
• Не рассчитан на динамические нагрузки выше 220 Н - при вибрациях или ударах рекомендовано дополнительное крепление
• Не предназначена для наружной установки без защиты от прямых осадков - хотя покрытие устойчиво, длительное воздействие воды может снизить срок службы
• Кабельные стяжки не входят в комплект - необходимо приобрести отдельно

Примеры использования

• Фиксация силовых кабелей внутри щита управления на DIN-рейке
• Крепление воздушных трубопроводов в автоматизированных линиях
• Удержание сигнальных проводов на корпусе станка с тонкой стенкой
• Размещение кабелей в распределительных шкафах на заводах с высокой запылённостью

Практические советы

• Перед монтажом проверьте толщину фланца - используйте штангенциркуль, чтобы избежать некорректной посадки
• Выбирайте кабельные стяжки с подходящей длиной - для BCCT 2-4 L240 оптимальны стяжки длиной 150–250 мм
• При использовании в вибрирующих средах дополнительно закрепите зажим клеем или контргайкой
• Не перегружайте один зажим - распределите нагрузку между несколькими элементами, особенно при большом количестве кабелей
• При замене старого крепления - снимите зажим, не применяя силовые рычаги, чтобы не повредить DIN-рейку
