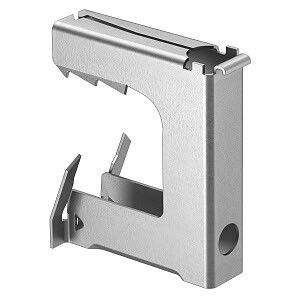

Балочный зажим 2-8mm (TK MULTI 8) | 1485140 OBO Bettermann

Зажим балочный 2–8 мм (TK MULTI 8, ГСИ, ГСИ-н, ГСИ(н)) от OBO BETTERMANN - надёжное решение для быстрого крепления кабельных трасс, защитных труб и других элементов на DIN-рейке без сверления или сварки. Подходит для статических нагрузок до 1200 Н, особенно там, где важна скорость монтажа и устойчивость к коррозии.

Назначение и область применения

Зажим балочный TK MULTI 8 предназначен для фиксации кабелей, гофр, металлических труб и кабельных лотков на DIN-рейках в распределительных щитах, технологических помещениях и на открытых площадках. Он используется там, где требуется прочное, но необратимое крепление без механической обработки поверхности - например, при монтаже систем управления, автоматизации или энергообеспечения.

Технические характеристики

• Толщина фланца: 2–8 мм - позволяет захватывать стальные профили стандартной толщины
• Предельная нагрузка: 1200 Н - проверена испытательным центром CSTB (Франция)
• Материал: закалённая сталь - обеспечивает жёсткость и долговечность
• Покрытие: оцинкованное с антикоррозийным слоем Magni - выдерживает 600 часов солевой камеры
• Тип крепления: зажимной - работает за счёт пружинящего механизма
• Способ монтажа: DIN-рейка - совместим с рейками типа TS 35/7,5 и TS 35/15
• Резьбовые отверстия: ICP для саморезов 4,0–4,5 мм - позволяют дополнительно фиксировать кабели или детали

Совместимость и монтаж

Зажим балочный TK MULTI 8 устанавливается на стандартную DIN-рейку без инструментов - просто защёлкивается. Для фиксации самого объекта (например, трубы или кабеля) используются дополнительные компоненты: S-образные крючки, проволочные тросы, стержни с резьбой M6/M8 или кабельные стяжки. Отдельно важно: зажим не рассчитан на регулярное демонтажное использование - он предназначен для одноразовой установки.

Безопасность и стандарты

Продукт соответствует требованиям европейских норм по механической прочности и коррозионной стойкости. Сертифицирован испытательным центром CSTB (Франция). Антикоррозийное покрытие Magni обеспечивает безопасное применение во внешних условиях - даже при повышенной влажности и перепадах температур.

Преимущества

• Не требует сверления, сварки или забивания - экономит время и снижает риск повреждения конструкций
• Высокая нагрузочная способность - подходит для тяжёлых кабельных трасс и массивных труб
• Устойчивость к коррозии - идеален для сырых, холодных или открытых помещений
• Интегрированные резьбовые отверстия - позволяют легко крепить дополнительные элементы без адаптеров
• Одинаково эффективен как внутри, так и снаружи помещений

Ограничения применения

• Не предназначены для динамических или ударных нагрузок - только статические усилия
• Не подлежат многократному использованию - после установки невозможно снять без повреждения
• Подходят только для фланцев толщиной 2–8 мм - не работают с более тонкими или толстыми поверхностями
• Не заменяют механические крепления при наличии вибраций выше допустимого уровня

Примеры использования

• Крепление кабельных каналов к стальным рамам в промышленном щите
• Фиксация защитных гофр с проводами на вертикальных стальных стойках на открытой площадке
• Установка трубопровода для воздуха или воды на DIN-рейке в цеху с высокой влажностью
• Монтаж кабельных стяжек через резьбовые отверстия ICP для организации маршрутов в плотных панелях

Практические советы

• Перед установкой проверьте толщину фланца - она должна попадать в диапазон 2–8 мм; иначе зажим не будет держать
• Используйте саморезы 4,0–4,5 мм только в отверстиях ICP - другие размеры могут повредить резьбу
• Для максимальной надёжности комбинируйте несколько зажимов TK MULTI 8 на одной трассе - особенно при длинных участках
• Не применяйте в местах с постоянными вибрациями (например, рядом с насосами или компрессорами) - возможна усталостная деформация
• Артикул 1485140 - единственный номер для заказа этого конкретного варианта зажима от OBO BETTERMANN
