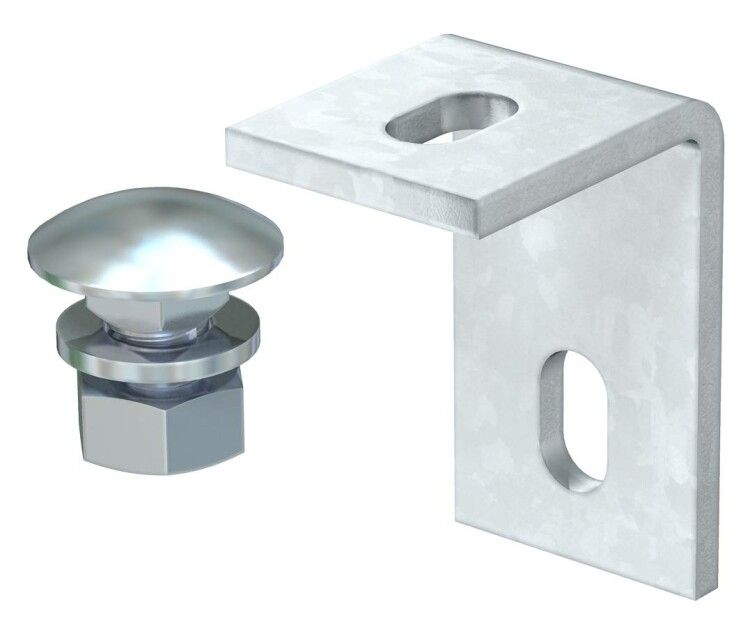

Крепежный уголок 70x50x40 (BW 70 40 FT) | 6019706 OBO Bettermann

Крепежный уголок OBO BETTERMANN BW 70 40 FT - это надежный металлический элемент для жесткого соединения профилей и конструкций, особенно в системах на базе U-профиля. Благодаря оцинкованной стали и включенному крепежному комплекту, он обеспечивает долговечную фиксацию даже в условиях повышенной влажности. Артикул 6019706 соответствует промышленному реестру РФ и имеет лицензию Росатома.

Назначение и область применения

Крепежный уголок предназначен для создания прочных угловых соединений между вертикальными и горизонтальными элементами конструкций. Особенно эффективен при сборке каркасов из U-профиля - например, в системах кабельного лотка, опорных рамах оборудования, корпусах шкафов управления и других металлоконструкциях. Применяется в промышленных объектах, энергетических установках, автоматизированных линиях и на объектах, требующих сертифицированных решений.

Технические характеристики

• Размеры сторон: 70 × 50 мм - длина плечей для фиксации двух перпендикулярных элементов
• Высота ребра: 40 мм - обеспечивает достаточную жесткость и распределение нагрузки
• Толщина стенки: 5 мм - высокая устойчивость к механическим воздействиям
• Материал: сталь оцинкованная с покрытием методом горячего цинкования - защищает от коррозии
• Резьба: М10 - позволяет использовать болты и гайки стандарта M10 для крепления
• Комплектация: винтовые крепежные элементы (болты, гайки, шайбы) - готов к монтажу без доп purchases
• Модель: BW 70 40 FT - промышленное исполнение от OBO BETTERMANN

Совместимость и монтаж

Уголок совместим с U-профилем, имеющим подходящую ширину и шаг отверстий. Для монтажа используйте входящие в комплект болты М10 - они рассчитаны на плотное прилегание к поверхности профиля. Установка выполняется через предварительно просверленные отверстия в U-профиле; рекомендуется затяжка моментом до 18 Нм. Крепление можно выполнять как на внешней, так и на внутренней стороне профиля - в зависимости от конструктивного решения. Обязательно проверьте соответствие посадочных отверстий в профиле и расположение резьбовых отверстий в уголке.

Безопасность и стандарты

• Имеет регистрацию в Реестре промышленной продукции РФ №1367/25/2023
• Сертифицирован по лицензии Росатома ЦО-12-101-13253 от 12.04.2023 - допущен к применению на объектах атомной энергетики
• Произведен в соответствии с требованиями немецких и европейских стандартов для промышленного крепежа

Преимущества

• Горячеоцинкованное покрытие гарантирует срок службы более 25 лет в агрессивных средах
• Встроенный крепеж исключает необходимость докупать болты и гайки - экономит время на подготовке
• Толщина 5 мм повышает устойчивость к деформации при значительных нагрузках
• Форма и размеры оптимизированы под стандартные U-профили - минимизирует зазоры и люфт
• Подтвержденная сертификация снижает риск отказа при аудите и контроле качества

Ограничения применения

• Не предназначена для использования в качестве основного несущего элемента в конструкциях с динамическими или ударными нагрузками - требуется расчет на выносливость
• Не подходит для крепления к материалам толщиной менее 2 мм - возможна деформация или вырыв резьбы
• Запрещено применять в контакте с морской водой или соляными растворами - хотя цинк защищает, длительное воздействие соли снижает срок службы
• Не используется в качестве изоляционного элемента - является проводником электричества

Примеры использования

• Крепление кабельных лотков к стенам или потолкам через U-профиль
• Сборка рам для электрошкафов и распределительных устройств
• Фиксация направляющих для конвейерных систем
• Обустройство опорных платформ для насосов, вентиляторов и другого оборудования
• Монтаж анкерных систем на объектах Росатома и других объектах с повышенными требованиями к безопасности

Практические советы

• Перед монтажом проверьте, что отверстия в U-профиле точно совпадают с положением резьбовых отверстий в уголке - иначе потребуется доработка
• При использовании в помещениях с высокой влажностью (например, холодильные камеры) дополнительно смажьте резьбу антикоррозийной paste
• Не применяйте самонарезающие винты вместо указанных болтов М10 - они не обеспечивают нужной прочности
• Для многократной сборки/разборки рекомендуется запасной комплект крепежа - винты могут повредить резьбу при переустановке
• Артикул 6019706 и модель BW 70 40 FT - это один и тот же продукт; при заказе используйте оба обозначения для точного совпадения
