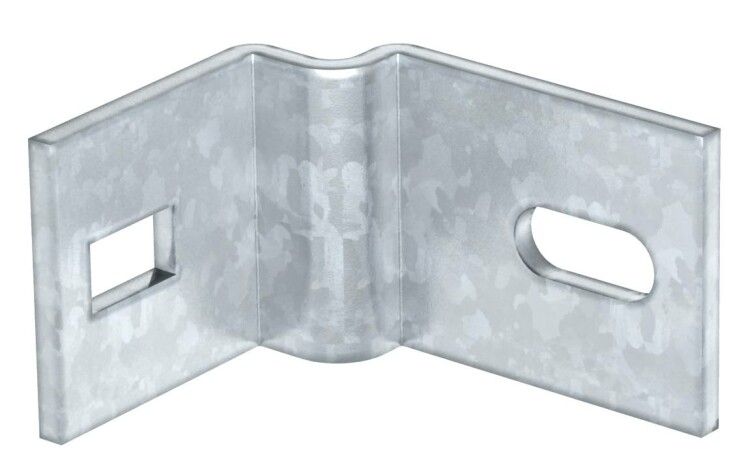

Крепежный уголок BW 80 55 FT от OBO Bettermann - надёжный элемент для фиксации I-профилей и лестничных лотков на стенах, рассчитанный на высокую механическую нагрузку. Комплект поставляется с крепёжными элементами, что ускоряет монтаж и исключает необходимость докупать болты.

Назначение и область применения

Крепежный уголок BW 80 55 FT применяется для жёсткого крепления металлических профилей и кабельных лотков к вертикальным поверхностям. Особенно эффективен при монтаже лестничных лотков, где требуется повышенная прочность и устойчивость к вибрациям. Подходит для установки в промышленных помещениях, энергообъектах, объектах атомной отрасли и других зонах с высокими требованиями к безопасности.

Технические характеристики

• Размеры: 80×55×65 мм - длина плеч и высота основания
• Толщина материала: 5 мм
• Материал: сталь с горячим цинкованием
• Покрытие: горячий цинк - обеспечивает долговечную защиту от коррозии
• Комплектация: один болт M12×30 мм, подходящий для крепления к I-профилю
• Регистрационный номер в реестре промышленной продукции РФ: 1367/25/2023
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023

Совместимость и монтаж

Уголок BW 80 55 FT совместим с I-профилями стандартного сечения. Для монтажа необходимо:

• Закрепить уголок к стене с помощью анкеров или дюбелей (не входят в комплект)
• Зафиксировать I-профиль или лоток на выступающем плече уголка с помощью встроенного болта M12×30
• Проверить плотность прилегания - между поверхностью стены и задней гранью уголка не должно быть зазоров

Не используйте другие типы крепёжных элементов вместо указанного болта - это снижает расчётную несущую способность.

Безопасность и стандарты

Крепежный уголок BW 80 55 FT соответствует требованиям российского реестра промышленной продукции №1367/25/2023 и имеет лицензию Росатома, что позволяет применять его на объектах атомной отрасли. Горячее цинкование соответствует ГОСТ 14771-76, обеспечивая устойчивость к агрессивным средам.

Преимущества

• Высокая несущая способность за счёт толщины стали 5 мм
• Горячее цинкование предотвращает коррозию даже в условиях повышенной влажности
• Комплектный крепёж исключает риск несоответствия болта и отверстий
• Произведён в соответствии с немецкими стандартами качества OBO Bettermann
• Подтверждённая безопасность для использования на чувствительных объектах (Росатом)

Ограничения применения

• Не предназначается для крепления к деревянным или гипсокартонным поверхностям - требует бетонной, кирпичной или металлической основы
• Не рекомендован для постоянного контакта с химически активными жидкостями (например, кислотами, щелочами)
• Болт M12×30 не заменяем на более длинный - увеличение длины нарушает распределение нагрузки
• Не использовать в качестве опоры для динамических систем с ударными нагрузками без дополнительного амортизирующего контура

Примеры использования

• Фиксация кабельных лотков на лестничных клетках в промышленных зданиях
• Крепление несущих стоек к стене в шкафах управления и распределительных устройствах
• Монтаж трасс для силовых кабелей на объектах атомной энергетики
• Установка направляющих для оборудования в цехах с высокой запылённостью

Практические советы

• Перед монтажом проверьте посадочные отверстия в I-профиле - они должны точно совпадать с расположением отверстий в уголке BW 80 55 FT
• При использовании в сырых помещениях дополнительно смажьте резьбу болта антикоррозийной paste (например, WD-40 Specialist Anti-Corrosion)
• Для многократного демонтажа сохраняйте оригинальный болт - он подобран по моменту затяжки и материалу
• Артикул 6019528 и серия BW 80 55 FT - это единый продукт; при заказе указывайте оба значения для точного попадания
• Если нужна большая длина крепления - выбирайте аналогичные модели серии BW с другими размерами, а не удлиняйте существующий болт
