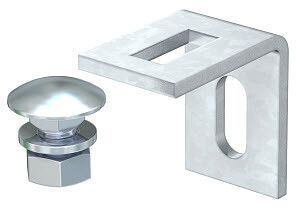

Крепежный уголок 60x60x40 (BW 60 40 FT) | 6019560 OBO Bettermann

Крепежный уголок 60x60x40 мм, комплект с болтом плоским/головкой, гайкой и шайбой M12x25, серия BW 60 40 FT, ГСИ - это надежный элемент для жесткого соединения металлических профилей, особенно U-профилей, в системах крепления оборудования и конструкций. Бренд OBO BETTERMANN обеспечивает соответствие промышленным стандартам, а артикул 6019560 указывает на точную комплектацию и исполнение.

Назначение и область применения

Крепежный уголок 60x60x40 мм, комплект с болтом плоским/головкой, гайкой и шайбой M12x25, серия BW 60 40 FT, ГСИ предназначен для создания прочных угловых соединений между вертикальными и горизонтальными элементами. Особенно эффективен при монтаже на U-профилях - например, в каркасах для распределительных щитов, стоек для кабельных трасс, рамах оборудования и других металлоконструкциях. Подходит для внутренних и защищенных внешних установок.

Технические характеристики

• Размеры сторон: 60 × 60 мм, глубина - 40 мм
• Материал: сталь с горячим цинкованием
• Комплектация: болт с головкой, гайка, шайба - все M12×25
• Тип исполнения: угловой кронштейн
• Покрытие: горячий цинк - устойчиво к коррозии
• Серия: BW 60 40 FT

Совместимость и монтаж

Уголок совместим с U-профилями, имеющими соответствующую толщину стенки и шаг отверстий под M12. Для монтажа требуется сверление отверстий в профиле под болты. Установка выполняется в два этапа: сначала фиксируется один край уголка к поверхности, затем второй - к смежному элементу. Все крепежные элементы входят в комплект - дополнительные детали не требуются. Диаметр отверстий в уголке рассчитан под M12, поэтому использование другого крепежа не рекомендуется.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями промышленной стандартизации для крепежных элементов. Горячее цинкование обеспечивает долговечность в условиях повышенной влажности. Продукт не содержит опасных материалов и соответствует нормам RoHS. Серия BW 60 40 FT является частью проверенной системы OBO BETTERMANN, применяемой в электроустановках и промышленном оборудовании.

Преимущества

• Цельнолитая форма из стали повышает механическую прочность
• Горячее цинкование защищает от ржавчины даже при малейших повреждениях покрытия
• Полный комплект крепежа исключает необходимость докупать болты, гайки или шайбы
• Форма 60x60x40 мм оптимальна для равномерного распределения нагрузки
• Совместимость с U-профилем позволяет использовать в существующих системах без переделок

Ограничения применения

• Не предназначена для монтажа на деревянные или пластиковые основания - требует металлический профиль с возможностью сверления
• Не используется в условиях постоянного погружения в воду - хотя цинк защищает от коррозии, длительный контакт с жидкостью снижает срок службы
• Запрещено применять с крепежом большего диаметра - это может деформировать материал уголка
• Не подходит для высоконагруженных динамических систем без дополнительного усиления

Примеры использования

• Крепление распределительных щитов к стальным стойкам в электрощитовых помещениях
• Фиксация кабельных лотков к потолочным или стеновым U-профилям
• Сборка рам для оборудования на производственных линиях
• Монтаж светильников и корпусов автоматики на металлическом каркасе

Практические советы

• Перед монтажом проверьте, что толщина U-профиля позволяет плотно затянуть болт M12 - минимальная толщина стенки должна быть не менее 1,8 мм
• Используйте ключ с ограничителем момента, чтобы не перетянуть крепеж и не повредить резьбу
• Если уголок будет установлен в среде с высокой влажностью, дополнительно обработайте места контакта герметиком на основе силикона
• Артикул 6019560 - единственный номер для этой конкретной комплектации; другие варианты с тем же размером могут отличаться по крепежу или толщине материала
• При замене старого крепежа - используйте именно этот уголок, так как он спроектирован под специфические нагрузки системы OBO BETTERMANN
