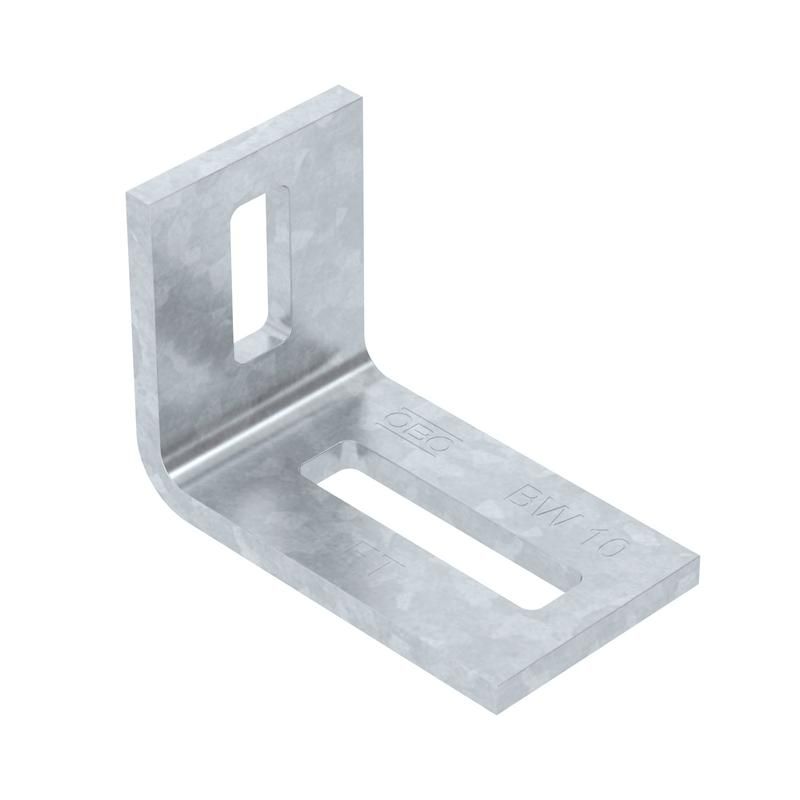

Крепежный уголок 70x50x40 мм, S=5 горцинк, М10 ( BW 10 FT ) | 6019480 OBO Bettermann

Уголок крепежный 70x50x40 мм, толщина 5 мм, с отверстиями под болт М10, оцинкованный от OBO BETTERMANN - надежный элемент для жесткого соединения металлических и деревянных конструкций в условиях повышенной влажности или на улице. Артикул 6019480 подходит для монтажа в промышленных, строительных и энергетических объектах.

Назначение и область применения

Этот уголок используется для создания прочных угловых соединений между двумя поверхностями - например, при сборке рам, стоек, опор, кронштейнов или крепления трубопроводов. Подходит для фиксации оборудования, коробов, шкафов управления, лестниц и других конструкций, где требуется высокая механическая нагрузка и долговечность. Благодаря оцинкованному покрытию, уголок применяют во влажных помещениях, на открытых площадках и в агрессивных средах.

Технические характеристики

• Размеры сторон: 70 мм × 50 мм
• Длина: 40 мм
• Толщина металла: 5 мм
• Отверстия: два круглых отверстия под болты М10
• Материал: сталь с цинковым покрытием
• Цвет: серебристый (естественный цвет оцинковки)

Толщина 5 мм обеспечивает высокую жесткость и сопротивление деформации даже при значительных нагрузках. Отверстия расположены симметрично для равномерного распределения усилий при затяжке болтов.

Совместимость и монтаж

Уголок совместим с болтами М10 класса прочности 4.6–8.8 и гайками того же размера. Для монтажа используйте ключи или шуруповёрты с подходящими насадками. Учитывайте посадочные диаметры: отверстия рассчитаны под болты М10, значит, сверло должно иметь диаметр 10–11 мм для точного прохода. Не рекомендуется использовать саморезы - они не обеспечивают необходимой прочности соединения. Крепите уголок на предварительно подготовленные поверхности, избегая перекосов.

Безопасность и стандарты

Изделие соответствует требованиям к коррозийной стойкости для оцинкованных сталей по ГОСТ 14918. Цинкование выполняется методом горячего цинкования, что гарантирует длительную защиту от ржавчины. Продукция OBO BETTERMANN проходит контроль качества в соответствии с европейскими нормами для крепежных элементов.

Преимущества

• Высокая несущая способность благодаря толщине 5 мм
• Защита от коррозии за счет оцинкованного слоя - срок службы до 15 лет в атмосферных условиях
• Стандартные отверстия под М10 - совместимость с широким спектром крепежа
• Готовый к установке вид - не требует дополнительной обработки перед монтажом

Ограничения применения

Не предназначен для постоянного контакта с химически активными жидкостями (например, кислотами, щелочами, морской водой без дополнительной защиты). Не следует применять в условиях температур выше +120 C - возможна потеря антикоррозийных свойств цинка. Также не рекомендуется использовать в качестве основного крепления для динамических или вибрационных нагрузок без учета расчетных коэффициентов запаса прочности.

Примеры использования

• Крепление корпусов электрошкафов к стене или полу
• Сборка несущих рам для конвейерных систем
• Фиксация кабельных лотков и каналов
• Монтаж опор для трубопроводов в промышленных зонах
• Усиление углов в деревянных или металлических конструкциях на объектах ЖКХ

Практические советы

• Перед монтажом проверьте плоскостность поверхностей - неровности снижают контакт и увеличивают риск деформации
• Затягивайте болты равномерно, чередуя стороны, чтобы избежать перекоса
• Для усиления защиты в особенно агрессивных средах можно дополнительно смазать резьбу болтов противозадирной paste
• Артикул 6019480 и продукт OBO BETTERMANN имеют одинаковые параметры - не путайте с аналогами других производителей, которые могут отличаться по толщине или расположению отверстий
