Уголок крепежный двойной. горячеоцинкованный | BMC1021HDZ DKC ДКС

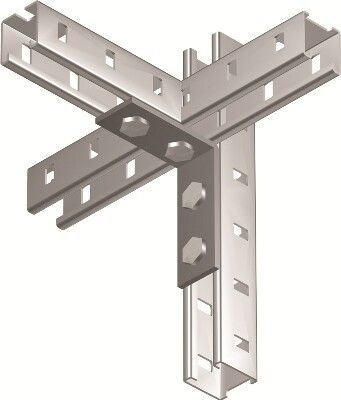

Уголок крепежный двойной горячеоцинкованный DKC (ДКС) артикул bmc1021hdz из серии B5 Combitech предназначен для надёжного соединения L-профилей в сборных металлоконструкциях, особенно там, где важна устойчивость к коррозии и механическая прочность.

Назначение и область применения

Уголок крепежный двойной горячеоцинкованный используется для формирования жёстких угловых соединений между профилями типа C-образного сечения. Подходит для монтажа рам, стоек, опорных конструкций в промышленном оборудовании, ангарах, технологических площадках и других объектах, где требуется долговечная фиксация элементов.

Изделие совместимо с профилями: BPL-21, BPL-41, BPV-21, BPV-41, BPM-21, BPM-41, BPD-21, BPD-41. Установка осуществляется без предварительной подготовки поверхности — уголок плотно захватывает грань профиля и фиксируется болтами.

Технические характеристики

• Тип изделия: Уголок крепежный двойной
• Материал: Сталь
• Толщина стенки: 5 мм
• Защитное покрытие: Горячее цинкование — равномерный слой цинка, обеспечивающий защиту от коррозии даже при повреждении поверхности
• Цвет: Светло-серый
• Климатическое исполнение: УХЛ(1,5) — предназначено для работы при температуре от −40 °C до +40 °C, в условиях повышенной влажности и агрессивной среды
• Серия: B5 Combitech
• Артикул: bmc1021hdz
• Бренд: DKC (ДКС)

Совместимость и монтаж

Уголок крепежный двойной горячеоцинкованный bmc1021hdz рассчитан исключительно на установку с указанными профилями серии B5 Combitech. Он не подходит для профилей других серий или сторонних производителей без проверки геометрической совместимости.

Монтаж выполняется следующим образом:

• Уголок надевается на два перпендикулярных профиля так, чтобы его плечи точно совпадали с внутренними гранями профилей
• Фиксация происходит через предварительно просверленные отверстия в профилях с помощью самонарезающих или обычных болтов M8–M10
• Не требует сварки, клепки или специальных инструментов — достаточно шуруповёрта и комплекта крепёжа

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 14918-80 (крепёжные детали из стали) и нормам DIN EN ISO 1461 для горячего цинкования. Цинковое покрытие обеспечивает класс защиты Z275 — минимальную толщину цинка 275 г/м², что гарантирует длительную антикоррозийную стойкость.

Преимущества

• Высокая механическая прочность благодаря толщине стали 5 мм — выдерживает значительные нагрузки при сборке массивных конструкций
• Горячее цинкование увеличивает срок службы в 2–3 раза по сравнению с гальванизированными аналогами
• Светло-серый цвет не маскирует дефекты монтажа — позволяет легко контролировать качество сборки
• Совместимость с целой серией профилей B5 Combitech снижает необходимость закупки множества типов крепежа
• Не требует дополнительной обработки перед установкой — готов к использованию сразу после доставки

Ограничения применения

• Не применяется в условиях постоянного контакта с открытым огнем или температурами выше +150 °C — цинк начинает окисляться, теряя защитные свойства
• Не рекомендуется использовать в морской зоне с высоким содержанием хлора — для таких условий нужна более толстая защита (например, нержавеющая сталь)
• Толщина 5 мм не подходит для конструкций, где требуется минимизация веса — в таких случаях лучше применять уголки 3 мм
• Не совместим с профилями, имеющими другую ширину полки или радиус изгиба — точное соответствие геометрии обязательно

Примеры использования

• Сборка каркаса для промышленного оборудования на базе профилей BPL-41 и BPV-21
• Монтаж вертикальных стоек в автоматизированной линии с частыми вибрациями
• Формирование угловых опор для контейнерных модулей в условиях повышенной влажности
• Крепление направляющих в системах конвейеров, где важна стабильность положения

Практические советы

• Перед монтажом проверьте, что профили имеют одинаковый шаг отверстий — иначе уголок не будет плотно прилегать
• Используйте болты с пластиковыми или резиновыми шайбами, чтобы избежать повреждения цинкового слоя при затяжке
• Если уголок используется вне помещения, дополнительно смажьте места соединения консистентной смазкой на основе лития — это продлит срок службы
• Не используйте этот уголок вместо одиночного — он создан именно для двойного соединения; при необходимости одного плеча выбирайте другой тип крепежа
• Запасайтесь запасными элементами — при массовой сборке возможны потери или брак при транспортировке
