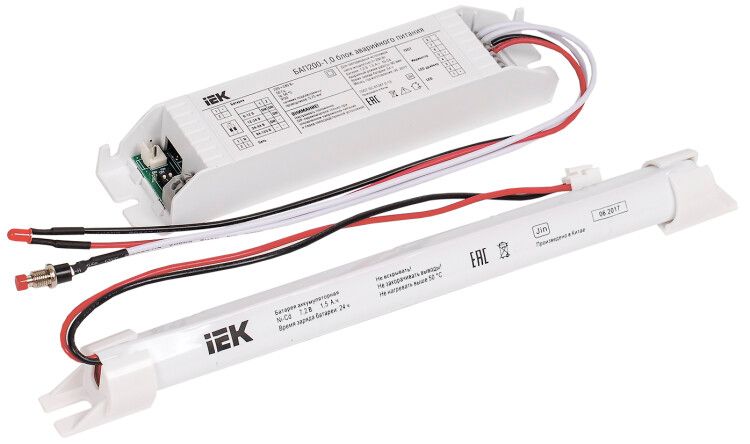

Блок аварийного питания LED БАП200-1,0 200Вт 1ч IP20 | LLVPOD-EPK-200-1H IEK

Блок аварийного питания для LED БАП200-1,0 200Вт 1ч IP20 от IEK обеспечивает работу светодиодных светильников при отключении основного электроснабжения. Устройство совместимо с большинством LED-модулей и предназначено для установки в помещениях с умеренным климатом.

Назначение и область применения

Блок аварийного питания БАП200-1,0 используется для поддержания аварийного освещения в зданиях при внезапном отключении сети 230 В. Он работает исключительно со светодиодными источниками света и применяется там, где требуется сохранить минимальную видимость - в офисах, школах, больницах, торговых центрах, эвакуационных коридорах и на лестничных клетках.

Технические характеристики

• Мощность: 200 Вт - максимальная нагрузка, которую способен поддерживать блок;
• Номинальное напряжение сети: 230 В переменного тока (AC);
• Выходное напряжение: регулируемое от 0 до 120 В постоянного тока (через DIP-переключатели);
• Ёмкость аккумулятора: 1,5 Ач - хватает на 1 час автономной работы при полной нагрузке;
• Тип аккумулятора: никель-кадмиевый (Ni-Cd), герметичный, не требует обслуживания;
• Коммутируемый ток: 0,35 А - предельный ток через выходную цепь;
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от воды и пыли;
• Климатическое исполнение: УХЛ4 - допустимо использование в закрытых помещениях с температурой от -10 до +50 C;
• Материал корпуса: пластик, белый цвет;
• Способ монтажа: открытый - крепится на стену или поверхность без необходимости в штробах;
• Класс защиты: II - двойная изоляция, заземление не требуется;
• Управление: кнопка “ТЕСТ” для проверки работоспособности системы;
• Гарантия: 2 года.

Совместимость и монтаж

БАП200-1,0 подключается к драйверу светодиодного светильника, а не напрямую к лампам. Перед установкой необходимо:

• Убедиться, что выходное напряжение драйвера соответствует диапазону 0–120 В;
• Настроить DIP-переключатели на блоке под нужное напряжение (например, 36 В, 48 В, 72 В - в зависимости от модели светильника);
• Подключить вход 230 В от сети и выход к драйверу согласно схеме в руководстве;
• Закрепить устройство на вертикальной поверхности с помощью крепёжных отверстий - монтаж открытый, без скрытой проводки.

Не подключайте к БАП200-1,0 светильники с внутренними аккумуляторами - возможна перегрузка или повреждение оборудования.

Безопасность и стандарты

Блок аварийного питания БАП200-1,0 соответствует требованиям безопасности класса II - имеет двойную изоляцию и не требует подключения к заземлению. Применяет технологию автоматической зарядки Ni-Cd аккумулятора, предотвращающую перезарядку. Кнопка тестирования позволяет ежемесячно проверять функциональность без отключения основного питания.

Преимущества

• Широкий диапазон регулируемого выходного напряжения (0–120 В) - совместим с большинством LED-драйверов;
• Автоматический переход на аварийный режим при пропадании сети - без задержек;
• Надёжная никель-кадмиевая батарея - долгий срок службы, устойчивость к глубокому разряду;
• Простая диагностика через индикаторы и кнопку тестирования;
• Низкий уровень шума и отсутствие вентиляторов - подходит для чувствительных помещений.

Ограничения применения

• Не предназначен для использования во влажных средах - степень защиты IP20 не защищает от влаги;
• Не работает при температурах ниже -10 C и выше +50 C - запрещена установка в неотапливаемых чердачных или холодных помещениях;
• Не поддерживает галогенные, люминесцентные или другие типы ламп - только LED с внешним драйвером;
• Время автономной работы - 1 час при полной мощности; при снижении нагрузки время увеличится, но не более чем в 1,5–2 раза;
• Не рекомендовано использовать в местах с высокими уровнями ЭМИ - может вызвать помехи в работе других систем.

Примеры использования

• Эвакуационные пути в жилых домах и административных зданиях;
• Освещение коридоров и лестниц в многоэтажных офисах;
• Аварийные светильники над выходами в медицинских учреждениях;
• Системы освещения в учебных классах и детских садах;
• Объекты с установленными LED-светильниками на базе драйверов с выходом 24–72 В.

Практические советы

• Перед первым включением обязательно настройте DIP-переключатели под напряжение вашего LED-драйвера - неверная настройка приведёт к отказу работы или повреждению светильника;
• Проверяйте работу устройства кнопкой “ТЕСТ” хотя бы один раз в месяц - это гарантирует готовность к аварии;
• Не открывайте корпус - внутри находятся компоненты под высоким напряжением, даже при выключенном питании;
• При замене аккумулятора используйте только оригинальные элементы того же типа (Ni-Cd 1,5 Ач) - сторонние батареи могут не подходить по характеристикам зарядки;
• Устанавливайте БАП200-1,0 рядом с управляемым им светильником - длинные провода между блоком и драйвером могут вызывать потери напряжения.
