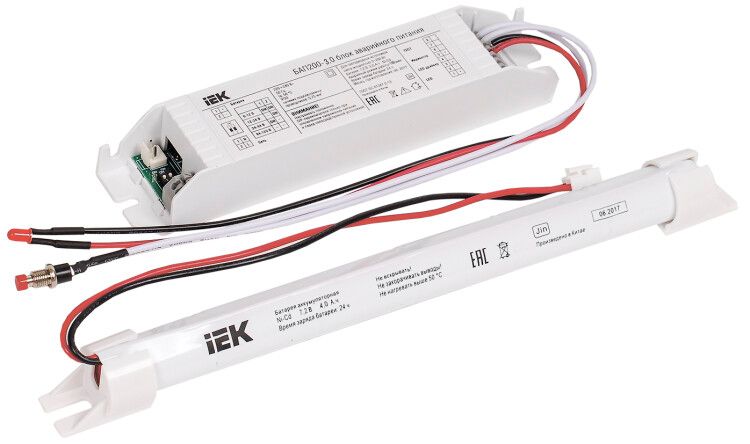

Блок аварийного питания LED БАП200-3,0 200Вт 3ч IP20 | LLVPOD-EPK-200-3H IEK

Блок аварийного питания IEK БАП200-3,0 200Вт 3ч IP20 обеспечивает работу светодиодных светильников при отключении основного электроснабжения. Устройство совместимо со многими типами LED-освещения и предназначено для установки в помещениях с контролируемым микроклиматом.

Назначение и область применения

Блок аварийного питания IEK БАП200-3,0 200Вт 3ч IP20 используется для перевода обычных светодиодных светильников в режим аварийного освещения при отключении сети 230 В. Подходит для объектов, где требуется соблюдение норм безопасности: офисы, школы, больницы, торговые центры, производственные помещения. Применяется там, где установлены светильники с внешним драйвером - например, потолочные модели «Армстронг», «DownLight», «Spotlight» и аналогичные промышленные решения.

Технические характеристики

• Мощность выхода: 200 Вт
• Время автономной работы: 3 часа при полной нагрузке
• Номинальное входное напряжение: 230 В переменного тока (AC)
• Выходное напряжение: регулируемое от 0 до 120 В постоянного тока (через DIP-переключатели)
• Ёмкость аккумулятора: 4 Ач (никель-кадмиевый)
• Коммутируемый ток: 0,35 А
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от воды и пыли
• Класс защиты: II - двойная изоляция, заземление не требуется
• Тип схемы подключения: постоянного действия - всегда готов к работе, заряжается в фоновом режиме
• Диапазон рабочих температур: от -10 C до +50 C
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата в закрытых помещениях
• Материал корпуса: пластик, белый цвет
• Контроль: тестовая кнопка для проверки работоспособности
• Гарантия: 2 года

Совместимость и монтаж

Блок аварийного питания IEK БАП200-3,0 200Вт 3ч IP20 подключается к драйверу светодиодного светильника. Он не заменяет драйвер, а работает параллельно - переключая питание на аккумулятор при пропадании сети. Монтаж открытый: устройство крепится на стену или поверхность внутри распределительного щита, рядом с источником света. Для правильной работы необходимо:

• Убедиться, что драйвер светильника имеет выходное напряжение в пределах 0–120 В
• Настроить DIP-переключатели на БАП200 под напряжение драйвера (например, 36 В, 48 В, 72 В и т.д.)
• Не использовать с LED-светильниками, имеющими встроенные драйверы без доступа к выводам питания
• Обеспечить свободный доступ к кнопке тестирования и вентиляционным отверстиям

Безопасность и стандарты

Блок аварийного питания соответствует классу защиты II - не требует подключения к заземлению. Конструкция исключает риск поражения током при нормальном использовании. Наличие тестовой кнопки позволяет проводить ежемесячную проверку работоспособности системы аварийного освещения в соответствии с требованиями ПУЭ и СП 6.13130.2020. Герметичная никель-кадмиевая батарея устойчива к перезаряду и глубокому разряду, снижает риск утечки электролита.

Преимущества

• Поддерживает широкий диапазон выходных напряжений - можно адаптировать под любые LED-модули
• Автоматическая зарядка аккумулятора при наличии сети - не требует обслуживания
• Простая диагностика через кнопку TEST - оперативная проверка перед плановым осмотром
• Низкий уровень шума и тепловыделения - подходит для установки вблизи людей
• Совместим с большинством современных LED-светильников, не требует замены самих светильников

Ограничения применения

• Не применяется во влажных, пыльных или наружных условиях - степень защиты IP20 не защищает от жидкости и пыли
• Не подходит для светильников с внутренним драйвером, если невозможно получить доступ к его входным/выходным контактам
• Запрещена работа при температурах ниже -10 C и выше +50 C - возможна потеря ёмкости аккумулятора или отказ электроники
• Не рассчитан на длительную работу при максимальной мощности более 3 часов - после истечения времени автономии система отключается
• Никель-кадмиевые аккумуляторы требуют периодической полной разрядки для предотвращения эффекта “памяти”

Примеры использования

• Замена аварийного освещения в офисе с люминесцентными светильниками на LED-панели «Армстронг» - достаточно подключить БАП200 к драйверу каждой панели
• Оснащение производственной линии промышленными LED-светильниками мощностью до 200 Вт - БАП200 обеспечит безопасную эвакуацию при отключении электроэнергии
• Обновление старой системы аварийного освещения в учебном заведении без замены светильников - экономия средств и времени на реконструкцию

Практические советы

• Перед первым запуском проведите тестирование кнопкой - убедитесь, что светильник переходит в аварийный режим
• Проверяйте состояние аккумулятора каждые 6 месяцев: при слабом свете в аварийном режиме - возможно, нужна замена
• Не устанавливайте БАП200 рядом с нагревательными приборами или в местах с высокой влажностью - даже при IP20 это снизит срок службы
• При монтаже используйте кабель с сечением не менее 1,5 мм2 для подвода питания - особенно при длинных трассах
• Сохраняйте документацию с настройками DIP-переключателей - при замене устройства важно воспроизвести те же параметры
