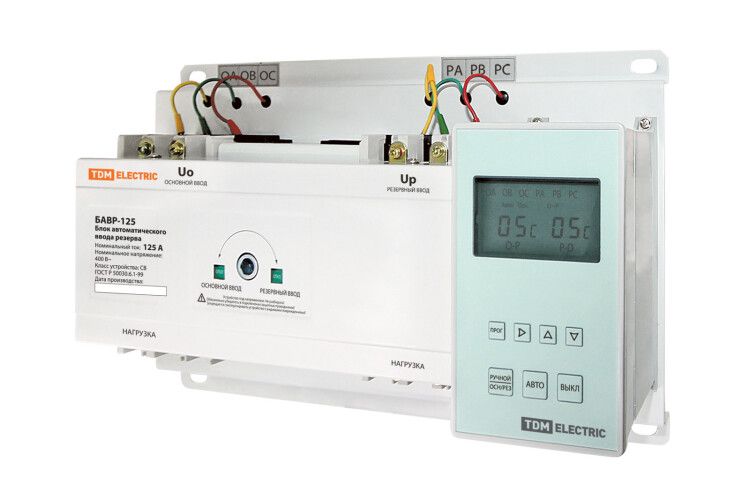

Блок автоматического ввода резерва БАВР 3П 125А | SQ0743-0002 TDM

Высота корпуса:

390 мм

Ширина корпуса:

390 мм

Глубина корпуса:

150 мм

Степень защиты (NEMA):

1

Количество полюсов:

3

С осью-переходником:

Нет

Конструкция прибора:

Комплектное устройство в корпусе

Номин. раб. напряжение:

220...400 В

Тип изделия/компонента:

Автоматический ввод резерва (АВР)

Реверсивный переключатель:

Да

Моторный привод встроенный:

Да

Ширина в поперечном сечении:

0.01 мм

Моторный привод опционально:

Да

Номин. напряжение изоляции Ui:

800 В

Номин. продолжительный ток Iu:

125 А

Подходит для монтажа на шину:

Да

С блокировкой/запираемый (-ая):

Да

Коммутируемая мощность при 400 В:

47 кВт

С защитой от ошибочных действий:

Да

Подходит для напольного монтажа:

Нет

Напряжение дополнит. расцепителя:

Нет

Макс. допустимое раб. напряжение Ue AC:

400 В

Степень защиты (IP), передняя сторона:

IP30

Подходит для промежуточного монтажа:

Нет

Подходит для фронтал. монтажа в центре:

Нет

Номинальный постоянный ток при AC-21, 400 В:

0.01 А

Номинальный постоянный ток при AC-23, 400 В:

0.01 А

Тип подключения силовой электрич. цепи:

Болтовое соединение

Номин. коммутируем. мощность при AC-3, 400 В:

47 кВт

Количество выключателей/переключателей:

3

Подходит для установки в распределит. щит:

Да

Пригоден в качестве главного выключателя:

Нет

Условный номин. ток короткого замыкания Iq:

50 кА

Номин. кратковременно выдерживаемый ток Icw:

125 кА

Пригоден в качестве сервисного выключателя:

Нет

Количество вспомогат. переключающих контактов:

0.01

Подходит для фронтал. монтажа через 4 отверстия:

Да

Номинальная мощность в рабочем режиме при AC-23, 400 В:

47 кВт

Подходит для монтажа на передней стенке, 4 отверстия:

Нет

Пригоден в качестве устройства аварийной остановки:

Да

Пригоден в качестве предохранительного выключателя:

Да

Количество вспомогат. нормально замкнутых (НЗ) контактов:

0.01

Количество вспомогат. нормально разомкнутых (НО) контактов:

0.01
