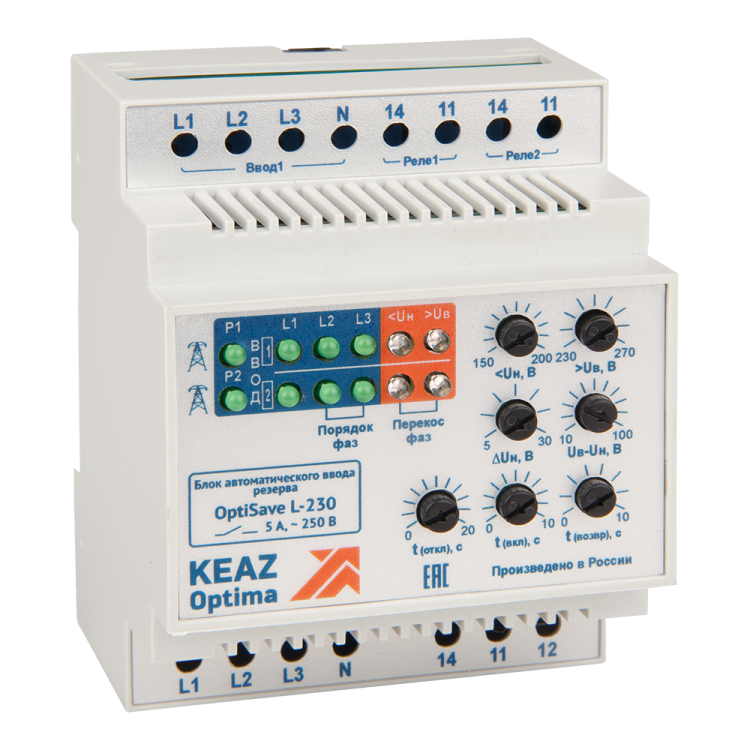

Блок автоматического ввода резерва L-230 УХЛ4 от КЭАЗ Optima — устройство для автоматического переключения нагрузки между двумя источниками питания в трёхфазных сетях 220/380 В, обеспечивает бесперебойную работу оборудования при отказе основного ввода. Артикул 248956 соответствует серии OptiSave и рассчитан на установку на DIN-рейку.

Назначение и область применения

Блок автоматического ввода резерва L-230 УХЛ4 управляет переключением между двумя независимыми вводами через внешний секционный выключатель. Он контролирует наличие напряжения на обоих вводах и даёт команду на переключение, если один из них отключен или вышел за пределы допустимых значений. Применяется в системах резервирования питания для объектов, где недопустимы простои: насосные станции, системы вентиляции, аварийное освещение, малые производства, медицинские учреждения, серверные комнаты.

Технические характеристики

• Количество фаз: 3 — работает в трёхфазной сети 220/380 В
• Номинальное измеряемое напряжение: 220 В — контроль фазного напряжения каждого ввода
• Частота: 50 Гц — совместим с сетями России и стран СНГ
• Номинальное напряжение питания цепи управления: 220 В AC — питание устройства берётся от одной из контролируемых линий
• Номинальный ток: 7 А — максимальный ток управляющей цепи; не предназначено для коммутации силовой нагрузки
• Тип подключения: винтовое — надёжное соединение проводов с зажимами
• Количество переключающих контактов: 2 — используются для передачи сигнала на внешнее устройство (например, контактор или переключатель)
• Климатическое исполнение: УХЛ4 — работает при температуре от −40 °C до +40 °C, в условиях повышенной влажности
• Степень защиты: IP20 — защищён от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри щита
• Способ монтажа: DIN-рейка — стандартная установка в распределительных шкафах
• Количество НО контактов: 0 — нет нормально открытых контактных групп
• Количество НЗ контактов: 0 — нет нормально замкнутых контактных групп
• Нормативный документ: ТУ3425-090-05758109-2016 — сертифицировано по техническим условиям завода-изготовителя

Совместимость и монтаж

Блок автоматического ввода резерва L-230 УХЛ4 не выполняет функции коммутации силового тока. Для переключения нагрузки требуется внешнее оборудование: двухпозиционный переключатель, контактор или автоматический выключатель с дистанционным управлением. Устройство подключается к двум входным фазам (L1, L2, L3) и нулевому проводу (N) для контроля напряжения. Управляющие выходы (2 контакта) подсоединяются к катушкам внешних исполнительных механизмов. Монтаж осуществляется на стандартную DIN-рейку шириной 35 мм. Подключение проводов — только винтовое, без пайки. Обязательно соблюдать полярность при подключении нуля и фаз.

Безопасность и стандарты

Изделие соответствует требованиям ТУ3425-090-05758109-2016. Степень защиты IP20 исключает доступ к токоведущим частям при случайном прикосновении, но не защищает от попадания воды или пыли — поэтому установка возможна только во внутренней части закрытого электрощита. Отсутствие механических движущихся элементов повышает долговечность. Работа в режиме УХЛ4 позволяет применять устройство в неотапливаемых помещениях с высокой влажностью, в том числе на территории с холодным климатом.

Преимущества

• Простая и проверенная схема работы — не требует сложной настройки
• Надёжное винтовое подключение — минимизирует риск ослабления контактов
• Малый габарит и DIN-монтаж — легко интегрируется в существующие щиты
• Поддержка трёхфазных сетей 220/380 В — универсальное решение для большинства промышленных и бытовых задач
• Работа при низких температурах — подходит для установки в неотапливаемых помещениях

Ограничения применения

• Не является самостоятельным коммутирующим устройством — обязательно использование внешнего переключателя или контактора
• Не имеет встроенных временных задержек — переключение происходит сразу после обнаружения отказа, что может вызвать импульсы нагрузки
• Не поддерживает функции балансировки нагрузки, синхронизации или контроля качества энергии (гармоник, просадок)
• IP20 — нельзя использовать вне электрощита, даже в помещении с высокой запылённостью
• Нет возможности программирования алгоритма переключения — жесткая логика: “если есть напряжение на основном — остаёмся, если нет — переходим на резерв”

Примеры использования

• Автоматическое переключение на дизель-генератор при отключении городской сети в котельной
• Резервирование питания насосной группы в системе водоснабжения
• Обеспечение работы вентиляции в складском комплексе при сбоях в электроснабжении
• Резервный ввод для серверной, где используется два UPS-блока
• Питание светильников аварийного освещения через внешний переключатель

Практические советы

• Выбирайте внешний переключатель с номиналом тока выше 7 А — БАВР L-230 УХЛ4 лишь управляет им, не коммутирует силовые токи
• Проверьте посадочные размеры DIN-рейки перед монтажом — устройство совместимо с классической рейкой 35 мм
• При подключении используйте провода сечением не менее 1,5 мм² — для надёжного контакта в винтовых зажимах
• Убедитесь, что ноль (N) подведён ко всем трём фазам — без него устройство не сможет корректно измерить напряжение
• Не применяйте в сетях с напряжением выше 400 В — указано в описании производителя
• Перед первым запуском проверьте правильность подключения фаз — неверная последовательность может привести к некорректному срабатыванию
