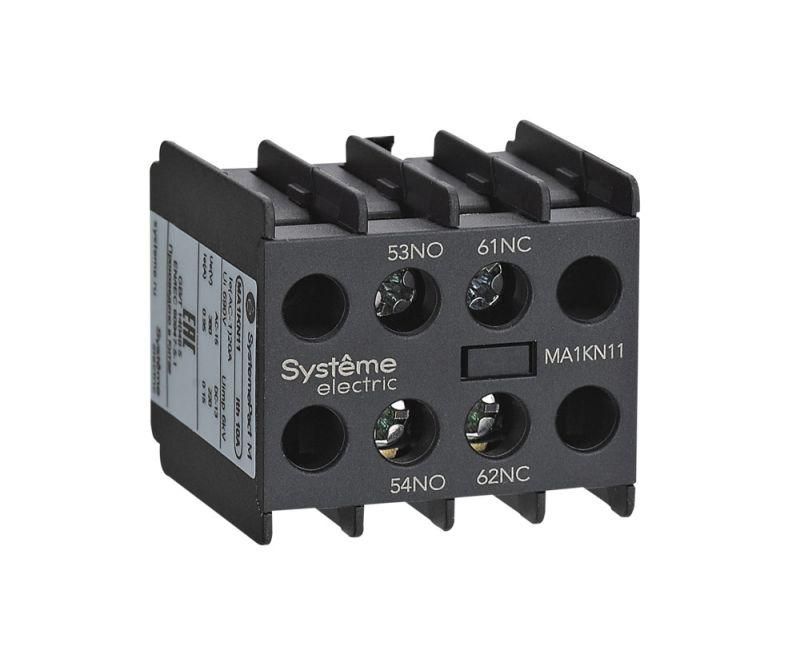

БЛОК ДОПОЛНИТЕЛЬНЫХ КОНТАКТОВ MA1KN 1НО+1НЗ | MA1KN11 Systeme Electric APC

Блок дополнительных контактов MA1KN 1 нормально открытый + 1 нормально закрытый от Systeme Electric предназначен для расширения функционала контакторов серии SystemePact MCK1/MPK1, обеспечивая дополнительные точки коммутации в цепях управления и сигнализации. Артикул ma1kn11 позволяет легко заменить или модифицировать существующую систему без изменения основного оборудования.

Назначение и область применения

Блок MA1KN используется для увеличения числа вспомогательных контактов у контакторов, когда штатных контактов недостаточно для реализации сложной логики управления. Он подключается напрямую к контактному механизму контактора и передает состояние его главных контактов - включен/выключен - в другие цепи: сигналы состояния, блокировки, управление другими устройствами или индикацию.

Подходит для применений в автоматизированных системах: станках, конвейерах, насосных установках, системах вентиляции и других устройствах, где требуется контроль работы контактора через внешние контроллеры или световые табло.

Технические характеристики

• Конфигурация контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Метод монтажа: защелкивание на лицевой поверхности контакторов серии SystemePact MCK1/MPK1
• Работает в паре исключительно с контактными механизмами указанных серий
• Не содержит собственного питания - работает за счет механической связи с контактором

Совместимость и монтаж

MA1KN совместим только с контактными элементами контакторов системы SystemePact MCK1 и MPK1. Установка происходит путём плотного защелкивания на фронтальной части корпуса контактора - никаких инструментов или крепежа не требует. После установки контакты блока механически связаны с движением главных контактов контактора и переключаются одновременно с ними.

Перед установкой проверьте наличие свободного места на лицевой стенке контактора - блок занимает часть площади рядом с основным механизмом. Нельзя использовать с контактными аппаратами других производителей или из других серий даже при внешне похожей форме.

Безопасность и стандарты

Произведён в соответствии с требованиями международных стандартов IEC 60947-5-1 для вспомогательных контактов. Соответствие гарантирует надёжную работу в условиях промышленной среды, в том числе при частых операциях включения/отключения.

Преимущества

• Увеличивает количество доступных вспомогательных контактов без замены всего контактора
• Интегрируется одним движением - не требует проводки или сверления
• Обеспечивает точную синхронизацию с главными контактами контактора
• Экономит место внутри щита благодаря компактной форме и прямому креплению

Ограничения применения

• Не для самостоятельного использования - всегда нужен совместный контактный аппарат Series SystemePact MCK1/MPK1
• Не рассчитан на высокие токи - служит только для цепей управления (до 5 А), не для силовой нагрузки
• Не допускается использование вне температурного диапазона контактора, с которым он установлен
• Не имеет защиты от внешних воздействий - не следует устанавливать в местах с повышенной запылённостью или брызгами воды без дополнительной герметизации щита

Примеры использования

• Сигнализация включения двигателя: НО-контакт подключён к индикаторной лампе, которая горит при активном состоянии контактора
• Блокировка другого устройства: НЗ-контакт размыкает цепь стартера второго агрегата, пока первый контактор находится во включенном положении
• Подключение к PLC: оба контакта используются для получения двойного сигнала состояния - “работает” и “не работает” - для диагностики

Практические советы

• Выбирая MA1KN, убедитесь, что ваш контактор именно из серии SystemePact MCK1/MPK1 - аналоги других брендов не подходят
• Проверьте направление защёлкивающегося выступа на контакторе - он должен точно входить в паз блока
• После установки протестируйте работу обоих контактов тестером - они должны менять состояние одновременно с главными контактами контактора
• Если вам нужны больше чем два контакта - можно установить до двух таких блоков на один контактор, если есть физическое место
• Артикул ma1kn11 часто заказывают в запас для ремонта - храните хотя бы одну единицу в сервисном наборе
