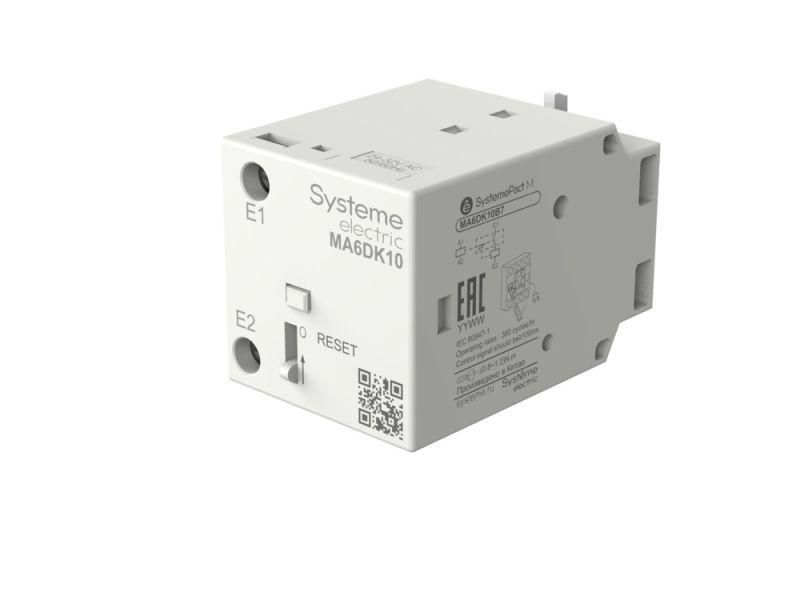

БЛОК ЭЛЕКТРО-МЕХАНИЧЕСКОЙ ЗАЩЕЛКИ MC1D 09-95A AC220V-277V | MA6DK10M7 SE APC

Блок электромеханической защелки MC1D 09-95A AC220V-277V от Systeme Electric предназначен для надежного удержания контакторов в замкнутом положении после отключения управляющего сигнала. Этот элемент применяется в системах автоматизации, где важно сохранить состояние оборудования даже при потере питания на катушке пускателя. Артикул ma6dk10m7 соответствует серии SystemePact MCP – Пускорег. Оптимум.

Назначение и область применения

Блок электромеханической защелки MC1D 09-95A AC220V-277V используется совместно с контактными аппаратами серии MC1D для предотвращения самопроизвольного отключения нагрузки. После того как пускатель активирован, защелка фиксирует его в рабочем положении, позволяя отключить питание с основной катушки. Это снижает энергопотребление и тепловую нагрузку на оборудование. Применяется в системах управления станками, конвейерами, насосами и другим промышленным оборудованием, где требуется экономичная и безопасная работа.

Технические характеристики

• Рабочее напряжение: 220–277 В переменного тока (AC)
• Тип устройства: электромеханическая защелка
• Совместимость: исключительно с контактными аппаратами MC1D 09-95A
• Метод отключения: подача напряжения на катушку защелки или механическое воздействие через рычаг на корпусе
• Интеграция: монтируется непосредственно на корпус контактора

Совместимость и монтаж

Блок электромеханической защелки MC1D 09-95A AC220V-277V совместим только с контактными аппаратами модели MC1D 09-95A. Установка выполняется путем фиксации на штатном месте контактора - специальный крепежный механизм обеспечивает точную посадку без дополнительных адаптеров. Подключение проводов к катушке защелки осуществляется к клеммам, расположенным на боковой стенке модуля. Монтаж допускается только при отключенном питании. Нельзя использовать с другими сериями контакторов, даже если они имеют аналогичные габариты.

Безопасность и стандарты

Устройство соответствует требованиям международных норм для промышленного электрооборудования. Произведено компанией Systeme Electric, соблюдающей стандарты IEC/EN 60947-4-1 для контакторов и вспомогательных устройств. Конструкция защищена от случайного срабатывания и имеет механический запиратель, обеспечивающий отказоустойчивость при перебоях в сети.

Преимущества

• Энергоэффективность: позволяет полностью отключить питание основной катушки пускателя, снижая нагрев и износ
• Надежность: двойной способ отключения - электрический и механический - повышает доступность обслуживания
• Простота интеграции: не требует внешних реле или дополнительных компонентов
• Долгий срок службы: механические части выполнены из износостойких материалов, рассчитанных на многократные циклы работы

Ограничения применения

• Не работает с постоянным током - только переменный ток 220–277 В
• Подходит только для конкретной модели контактора MC1D 09-95A; несовместим с другими типами
• Не предназначена для частых ручных отключений - механический рычаг не рассчитан на ежедневное использование как основной выключатель
• Запрещается установка в условиях повышенной вибрации без дополнительной фиксации

Примеры использования

• Автоматическая линия сборки: контактор включает двигатель, защелка удерживает его в работе, пока не потребуется остановка по сигналу PLC
• Система освещения крупного зала: после включения света через пускатель, питание с него снимают, оставляя работу за счет защелки
• Насосная станция: при аварийном отключении питания система остается в режиме “вкл”, чтобы возобновить работу сразу после восстановления электроснабжения

Практические советы

• Перед установкой проверьте соответствие модели контактора - только MC1D 09-95A подходит для этого блока электромеханической защелки
• При использовании в системах с частыми отключениями рекомендовано контролировать температурный режим: высокая температура окружающей среды может снизить срок службы катушки
• Для сервисного обслуживания используйте только механический рычаг - он проще и безопаснее, чем отключение питания
• Не закрывайте доступ к рычагу - он должен оставаться легко доступным для экстренного отключения
• При замене убедитесь, что новый блок имеет тот же артикул - ma6dk10m7 - и совпадает по параметрам напряжения
