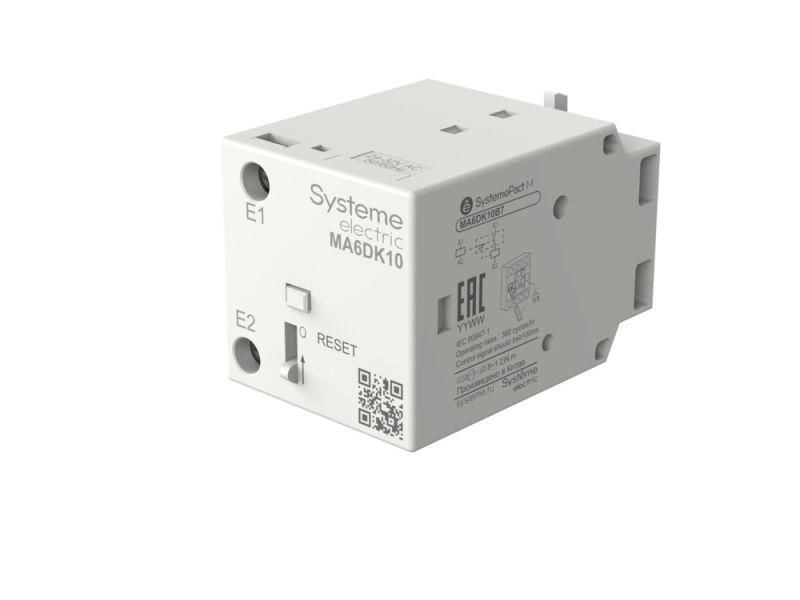

БЛОК ЭЛЕКТРО-МЕХАНИЧЕСКОЙ ЗАЩЕЛКИ MC1D 09-95A AC42V | MA6DK10E7 SE APC

Блок электромеханической защелки MC1D 09-95A AC42V от Systeme Electric предназначен для надежного удержания контакторов в замкнутом состоянии после отключения управляющего сигнала. Этот элемент применяется в системах автоматизации, где важно сохранить состояние оборудования даже при потере питания на основной катушке пускателя.

Назначение и область применения

Блок электромеханической защелки MC1D 09-95A AC42V используется совместно с контактными аппаратами серии MC1D 09-95A для обеспечения функции “удержания” - то есть, когда пускатель уже включен, а управляющее напряжение с его катушки снято, защелка физически удерживает контакты в замкнутом положении. Это особенно полезно в цепях с энергосберегающими режимами или при использовании слабых управляющих сигналов. Применяется в промышленных системах: станках, конвейерах, системах вентиляции, насосных установках, где требуется автономная работа после старта.

Технические характеристики

• Рабочее напряжение катушки: AC 42 В
• Тип устройства: электромеханическая защелка
• Совместимость: исключительно с контактными аппаратами MC1D 09-95A
• Метод отключения: подача напряжения на катушку защелки или механическое воздействие через рычаг на корпусе
• Интеграция: монтируется непосредственно на корпус контактора MC1D 09-95A

Совместимость и монтаж

Блок электромеханической защелки MC1D 09-95A AC42V совместим только с контактными аппаратами модели MC1D 09-95A. Установка выполняется путем фиксации на передней части контактора - специальный крепежный механизм позволяет закрепить устройство без инструментов. Подключение проводов к катушке защелки осуществляется к клеммам, расположенным на боковой стенке модуля. Напряжение подается параллельно или последовательно с управляющей цепью пускателя - зависит от схемы автоматизации. Перед монтажом проверьте соответствие типоразмера и наличие свободного места вокруг контактора.

Безопасность и стандарты

Устройство соответствует требованиям международных норм IEC 60947-4-1 для коммутационных аппаратов. Конструкция выполнена из самозатухающих материалов, что снижает риск распространения пламени. Катушка защищена от перегрева при длительном включении, однако не предназначена для работы в условиях постоянного тока - применение DC недопустимо.

Преимущества

• Обеспечивает работу системы без постоянного потребления мощности на удерживающую катушку пускателя - экономит энергию
• Поддерживает стабильное положение контактов при колебаниях сети или кратковременных отключениях
• Два способа отключения - электрический и механический - повышают безопасность обслуживания
• Не требует внешних контроллеров или дополнительной электроники

Ограничения применения

• Не работает с другими сериями контакторов - только с MC1D 09-95A
• Напряжение питания строго AC 42 В - использование других значений (например, 24 В или 110 В) вызывает выход из строя
• Запрещено использовать в средах с высокой вибрацией без дополнительной фиксации - возможен самопроизвольный сброс
• Не рассчитан на частые циклы включения/отключения более 10 раз в минуту - это сокращает срок службы механизма

Примеры использования

• На конвейерной линии: после запуска двигателя питание с пускателя снимается, но защелка удерживает его в работе до завершения операции
• В системе освещения: свет остается включённым после выключения кнопки, пока не будет нажата кнопка “останов” или не подано напряжение на защелку
• В АСУ ТП: управление осуществляется через PLC, который подает импульс на защелку для отключения, минуя основную катушку пускателя

Практические советы

• Перед установкой убедитесь, что контактор MC1D 09-95A полностью отключен и обесточен
• При подключении катушки защелки используйте провода с сечением не менее 0,75 мм2 - малое сечение может вызвать нагрев
• Механический рычаг удобен для экстренного отключения - рекомендуется располагать его в доступном месте для обслуживающего персонала
• Если система часто отключается по аварийному сигналу - проверяйте целостность защелки каждые 6 месяцев, так как механические детали со временем изнашиваются
• Не смазывайте движущиеся части - заводская смазка рассчитана на весь срок службы
