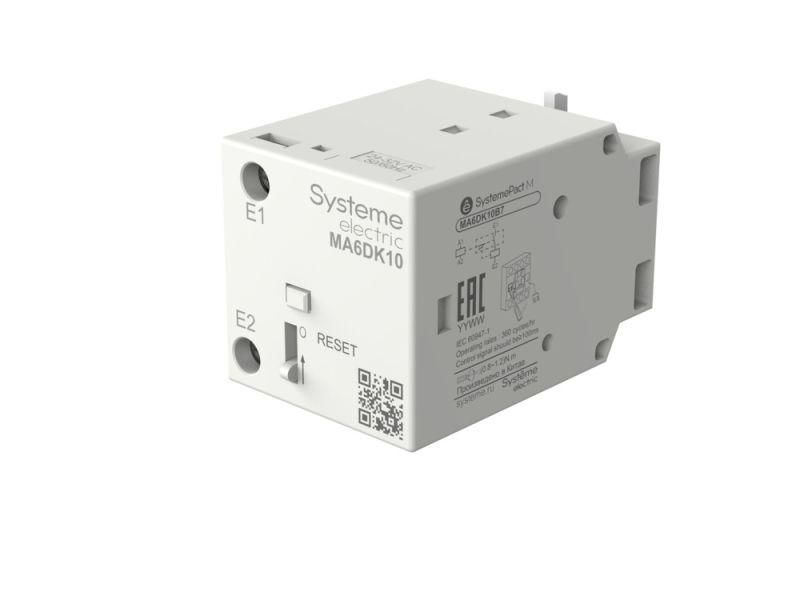

БЛОК ЭЛЕКТРО-МЕХАНИЧЕСКОЙ ЗАЩЕЛКИ MC1D 09-95A DC24V | MA6DK10BD SE APC

Блок электромеханической защелки MC1D 09-95A DC24V от Systeme Electric предназначен для надежного удержания контакторов в замкнутом положении после отключения управляющего сигнала. Этот элемент особенно важен в системах, где требуется сохранение состояния при перебоях питания - например, на промышленных станках и конвейерах. Артикул ma6dk10bd соответствует серии SystemePact MCP - Пускорег. Оптимум.

Назначение и область применения

Блок электромеханической защелки MC1D 09-95A DC24V используется совместно с контактными пускателями серии MC1D 09-95A. Его задача - удерживать контактор в активном состоянии даже после того, как питание с катушки пускателя снято. Это позволяет избежать случайного отключения оборудования при кратковременных перепадах напряжения. Управление отключением осуществляется либо подачей напряжения постоянного тока 24 В на сам блок, либо вручную через механический рычаг на корпусе. Применяется в автоматизированных системах: линии сборки, насосные станции, системы вентиляции, оборудование с высокой нагрузкой.

Технические характеристики

• Напряжение управления: DC 24 В
• Тип устройства: электромеханическая защелка
• Совместимость: исключительно с контактными пускателями MC1D 09-95A
• Метод отключения: электрический (подача 24 В) или механический (рычаг на корпусе)
• Рабочий режим: длительный, без перегрева при штатной нагрузке

Совместимость и монтаж

Блок электромеханической защелки MC1D 09-95A DC24V фиксируется непосредственно на переднюю часть контактора MC1D 09-95A. Монтаж выполняется без инструментов - устройство просто защелкивается на направляющие пускателя. Подключение проводов к клеммам блока требует соблюдения полярности: "+" и "-" должны соответствовать подводимому постоянному току 24 В. Нельзя использовать этот блок с другими моделями контакторов - даже близкими по габаритам. Для проверки работоспособности после установки подайте 24 В на вход блока - контактор должен остаться включенном состоянии, пока напряжение не будет снято.

Безопасность и стандарты

Устройство соответствует требованиям международных норм для компонентов управления электрооборудования. Произведено компанией Systeme Electric, известной строгим контролем качества в соответствии со стандартами IEC/EN 60947. Конструкция обеспечивает безопасную работу в условиях повышенной вибрации и температур до +60 C. Не имеет защиты от внешних воздействий - не предназначена для открытых площадок или агрессивных сред без дополнительного кожуха.

Преимущества

• Обеспечивает бесперебойную работу при кратковременных отключениях питания
• Имеет два способа отключения - электрический и ручной - что повышает надежность обслуживания
• Не требует внешнего источника энергии для удержания - работает только при отключении
• Простая установка без сверления или дополнительных креплений
• Совместим с сериями SystemePact MCP - легко интегрируется в существующие системы

Ограничения применения

• Подходит только для контакторов MC1D 09-95A - несовместим с другими типами пускателей
• Не рассчитана на использование во взрывоопасных зонах
• Не имеет IP-защиты - запрещено применение в сырых, пыльных или outdoor-условиях без герметизации
• Требует наличия источника постоянного тока 24 В для функции электрического отключения
• Не рекомендовано для частого ручного отключения - механический рычаг имеет ограниченный срок службы при интенсивном использовании

Примеры использования

• На конвейере: контактор включён, чтобы двигатель продолжал работать при кратковременной потере сигнала от PLC; отключение происходит только при аварийной остановке по кнопке или команде с пульта
• В системе водоснабжения: насос остаётся в работе при скачке напряжения, а выключается только при достижении заданного уровня воды
• На станке с ЧПУ: инструмент удерживается в рабочем положении, пока оператор не подаст сигнал на отключение через HMI

Практические советы

• Перед установкой убедитесь, что контактор MC1D 09-95A действительно отключился - иначе защелка не сможет зафиксировать механизм
• Проверьте polarity при подключении 24 В DC - неверная полярность может повредить внутренний диод
• Если используете ручное отключение часто - периодически осматривайте рычаг на предмет износа
• Для долговечности работы не допускайте попадания металлической стружки или пыли в механизм защелки
• Замените блок, если он начинает “зависать” - не пытайтесь ремонтировать самостоятельно, так как внутри герметичная конструкция
