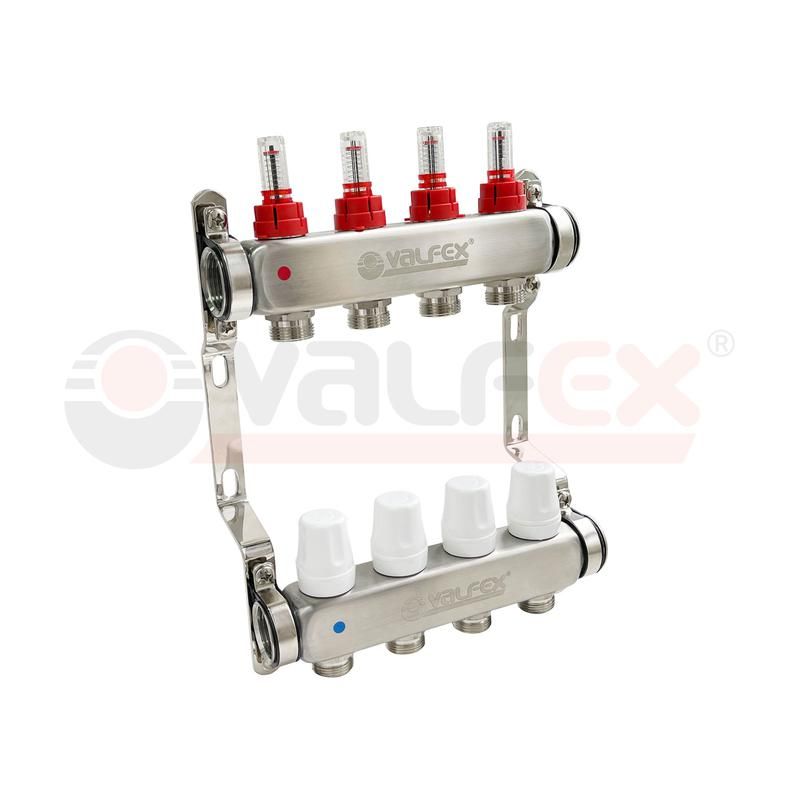

Блок коллекторов 1дюйм х 4 вых. евроконус 3/4дюйм с расходомером нерж. сталь (2) К VALFEX VF.584.0604

Блок коллекторов VALFEX vf.584.0604 - компактный распределитель потока жидкости из одного входного трубопровода диаметром 1 дюйм на четыре выхода с резьбой 3/4 дюйма, оснащённый встроенным расходомером. Изготовлен из нержавеющей стали 304, подходит для систем с высокими требованиями к чистоте и долговечности, например - в пищевой, фармацевтической или медицинской технике.

Назначение и область применения

Блок коллекторов VALFEX vf.584.0604 предназначен для равномерного распределения жидкой среды от одного основного трубопровода к четырём параллельным потребителям. Удобен там, где требуется контроль за расходом каждой ветви - например, в системах подачи воды, теплоносителя, технологических растворов или чистящих составов. Благодаря материалу и герметичной конструкции, подходит для работы с продуктами питания, медикаментами и другими чувствительными средами.

Технические характеристики

• Входное подключение: наружная резьба 1 дюйм (G1")
• Выходные подключения: четыре штуки с наружной резьбой 3/4 дюйма (G3/4")
• Материал корпуса: нержавеющая сталь 304
• Наличие расходомера: да, встроен в один из выходов
• Поверхностное покрытие: с защитным слоем (полированная поверхность)
• Рабочая температура: до +120 C (при условии совместимости рабочей среды)
• Максимальное давление: до 10 бар

Совместимость и монтаж

Блок коллекторов VALFEX vf.584.0604 соединяется с трубопроводами через наружную резьбу - требует использование уплотнений: льняной пряжи, ФУМ-ленты или резиновых колец. Все резьбовые соединения стандартизованы под европейские нормы (Euronius / G-thread). Для установки необходим доступ с торца для затяжки гаек - рекомендуется оставлять минимум 150 мм свободного пространства вокруг устройства. Расходомер расположен на одном из выходов - его можно использовать для замера потока в одной из ветвей, остальные три выхода - без контроля.

Безопасность и стандарты

Изделие соответствует требованиям к материалам, контактирующим с пищевыми и фармацевтическими средами. Нержавеющая сталь 304 - сертифицирована по ISO 9001 и FDA. Защитное покрытие обеспечивает легкую очистку и предотвращает образование биоплёнки. Применяется в системах, где важна стерилизация - возможно применение CIP/SIP-процедур.

Преимущества

• Высокая коррозионная стойкость благодаря материалу 304 - срок службы до 15+ лет в агрессивных средах
• Гладкая внутренняя поверхность снижает риск засорения и облегчает мойку
• Встроенный расходомер позволяет контролировать одну из ветвей без внешних приборов
• Металлический корпус выдерживает механические нагрузки и перепады температур
• Стандартные резьбы обеспечивают совместимость с большинством европейских и российских компонентов

Ограничения применения

• Не предназначена для работы с агрессивными кислотами (например, концентрированная серная или азотная) - возможна коррозия даже нержавеющей стали 304
• Расходомер работает только в одной ветви; для контроля всех четырёх каналов нужны дополнительные приборы
• Запрещено применение в системах с твердыми частицами выше 0,5 мм - есть риск заклинивания механизма расходомера
• Не рассчитан на циклические гидроудары свыше 15 бар - возможна деформация резьбовых соединений

Примеры использования

• Распределение горячей воды в системах мойки оборудования пищевых производств
• Подача стерилизующих растворов в фармацевтических линиях
• Раздача теплоносителя в многоконтурных системах отопления с точечным регулированием
• Подключение нескольких насосов к одному контуру в лабораторных установках

Практические советы

• Перед монтажом проверьте соответствие диаметра входного трубопровода - он должен точно соответствовать 1 дюйму (25,4 мм)
• При использовании в системах с частыми перепадами температур используйте эластичные уплотнители вместо жестких
• Часто забивается расходомер - периодически промывайте его в режиме “обратного слива” или демонтируйте для очистки
• Для удобства обслуживания монтируйте блок так, чтобы расходомер был виден без снятия других элементов
• Не применяйте болгарку или сварку рядом с устройством - перегрев изменяет структуру стали 304 и снижает коррозионную стойкость
