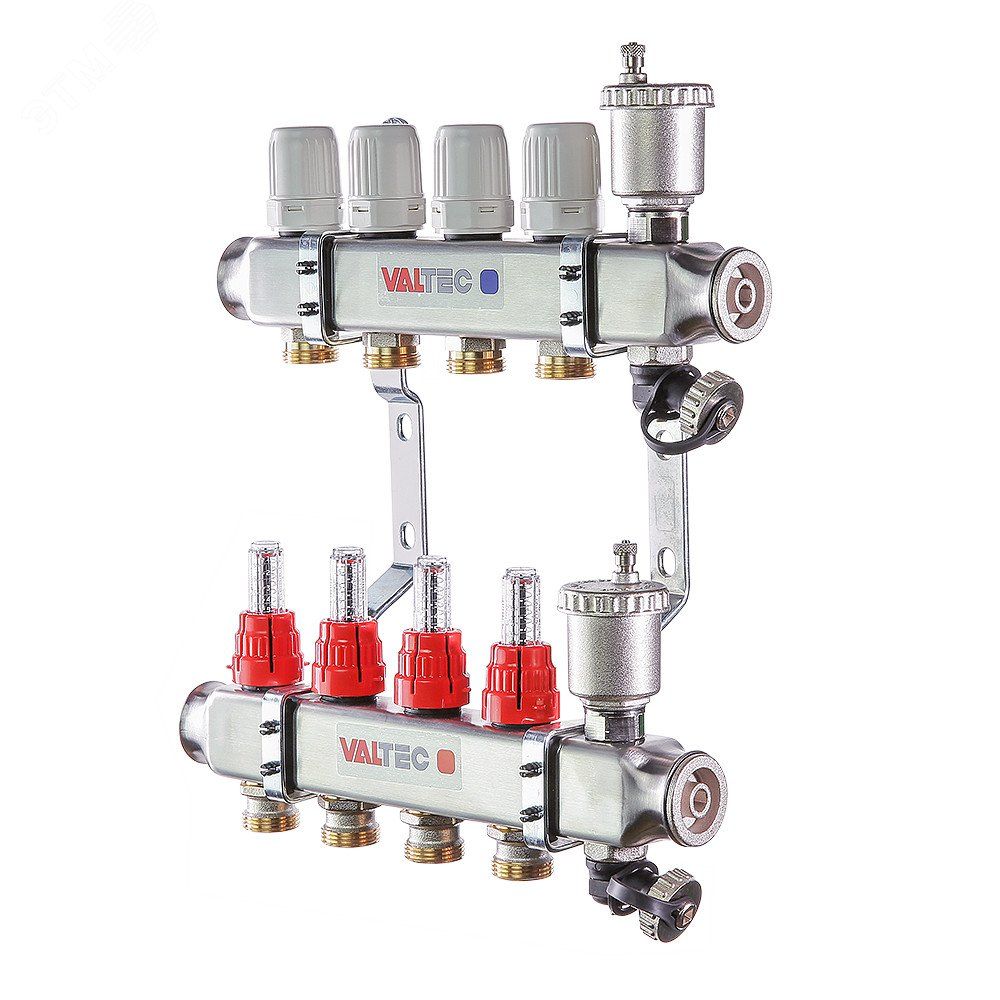

Коллекторная группа нержавеющая сталь 1' х 4 выхода 3/4' ЕК с расходомером - VTc.586.EMNX.0604 VALTEC IV586M604X

Коллекторная группа из нержавеющей стали с 4 выходами 3/4 дюйма с расходомером - устройство для равномерного распределения теплоносителя в системах водяного отопления. Бренд VALTEC предлагает эту модель (артикулы iv586m604x и vtc.586.emnx.0604) как надёжное решение для радиаторных и тёплых полов, где важна точная настройка потока и долгий срок службы.

Назначение и область применения

Коллекторная группа из нержавеющей стали с 4 выходами 3/4 дюйма с расходомером используется для распределения теплоносителя в замкнутых системах отопления. Подходит для:

• систем напольного тёплого пола с несколькими контурами;
• радиаторных систем с раздельным управлением по помещениям;
• объектов с высокими требованиями к гидравлической балансировке - жилые дома, офисы, общественные здания.

Подающий коллектор оснащён расходомерами и регулирующими клапанами, обратный - запорными клапанами, совместимыми с электротермическими сервоприводами. Это позволяет точно контролировать расход теплоносителя по каждому контуру.

Технические характеристики

• Количество выходов: 4
• Размер выходов: 3/4" EK (евроконус)
• Материал корпуса: нержавеющая сталь AISI 304
• Фитинги и детали: латунь CW617N (горячештампованные)
• Уплотнения: EPDM 70Sh (термостойкая резина)
• Рабочее давление: до 8 бар
• Максимальная температура: 90 C
• Максимальная подача: 2,5 м³/ч
• Условный диаметр (DN): 1"
• Межосевое расстояние: 200 мм
• Расстояние между выходами: 50 мм
• Тип соединения: резьбовое, наружная резьба EK
• Регулирование: ручные клапаны с расходомерами (на подаче), запорные клапаны (на обратке)
• Комплектация: автоматический воздухоотводчик, дренажный поворотный кран, торцевые пробки

Совместимость и монтаж

Коллекторная группа из нержавеющей стали с 4 выходами 3/4 дюйма с расходомером монтируется в систему через резьбовые соединения. Для подключения контуров используются фитинги стандарта “евроконус” (EK). Обязательно соблюдайте:

• посадочный диаметр труб - соответствует 3/4" EK; не используйте другие типы фитингов без переходников;
• расстояние между выходами - 50 мм - чтобы избежать переплетения труб и обеспечить свободный доступ к клапанам;
• монтаж на вертикальной плоскости - воздухоотводчик должен находиться выше всех точек системы;
• при использовании сервоприводов - на обратном коллекторе установлены стандартные запорные клапаны, совместимые с большинством моделей Valtec и аналогичных брендов.

Не допускается применение герметиков на резьбе - уплотнители уже встроены. Перед первым запуском обязательно продувка и удаление воздуха через автоматический воздухоотводчик.

Безопасность и стандарты

Коллекторная группа из нержавеющей стали с 4 выходами 3/4 дюйма с расходомером соответствует требованиям европейских норм для систем отопления. Все материалы (AISI 304, CW617N, EPDM) безопасны для контакта с питьевой водой и подходят для открытых и закрытых систем. Нагрузочные параметры (давление 8 бар, температура 90 C) обеспечивают работу в пределах нормативов ГОСТ 31722 и EN 12502.

Преимущества

• Нержавеющая сталь AISI 304 - устойчивость к коррозии, длительный срок службы даже в агрессивных средах;
• Латунные детали с горячей штамповкой - прочность и минимальный риск протечек;
• Экономия времени на балансировке благодаря встроенным расходомерам - можно сразу выставить нужный расход по контурам;
• Автоматический воздухоотводчик исключает необходимость ручного спуска воздуха;
• Дренажный кран позволяет легко опорожнять участок системы для ремонта или зимней консервации;
• Герметичные уплотнения EPDM сохраняют работоспособность при частых температурных циклах.

Ограничения применения

• Не предназначена для систем с давлением свыше 8 бар - возможна деформация или повреждение уплотнений;
• Максимальная температура 90 C - нельзя использовать в паровых или высокотемпературных системах (>95 C);
• Не рекомендована для систем с агрессивными химическими добавками (например, антифризами на основе этиленгликоля без согласования с производителем);
• Запрещено использование в системах с механическими частицами - требуется обязательная установка грязевика перед входом в коллектор;
• Не предназначен для наружной установки - требует защиты от прямого воздействия атмосферных осадков и низких температур.

Примеры использования

• В квартире с 4 комнатами - каждый контур тёплого пола подключен к одному выходу, расход регулируется по площади помещения;
• В частном доме с радиаторами - два контура на первом этаже, два на втором, с возможностью последующего подключения сервоприводов;
• На объекте с автономным отоплением - коллектор работает в связке с насосом и терморегулятором, обеспечивая стабильную температуру в каждом зоне.

Практические советы

• Перед монтажом проверьте соответствие диаметра труб - 3/4" EK требует именно таких фитингов, не заменяйте на обычную резьбу;
• При сборке системы оставьте минимум 15 см свободного места вокруг коллектора - для обслуживания и замены клапанов;
• Если система будет работать в холодном помещении - убедитесь, что дренажный кран находится в доступном месте для слива воды;
• Расходомеры на подающем коллекторе показывают реальный объём проходящего теплоносителя - периодически сверяйте значения с проектными;
• Артикулы iv586m604x и vtc.586.emnx.0604 - это один и тот же продукт от VALTEC, различаются только внутренними кодами поставщика.
