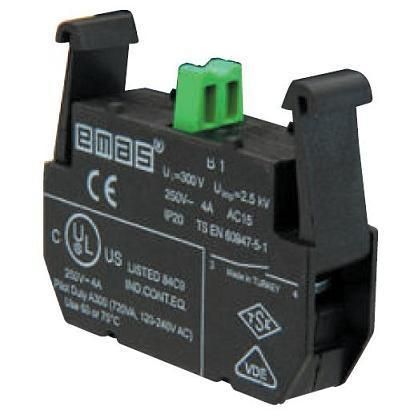

Старт 1НО серия B 250 В AC А - B1 Блок-контакт EMAS

Вспомогательный контакт 1 нормально открытый (1НО) 4А от бренда EMAS - это компактное устройство для передачи сигнала состояния контактора или автоматического выключателя. Артикул b1 предназначен для интеграции в цепи управления, где требуется фиксация положения основного аппарата без переключения силовых токов.

Назначение и область применения

Этот вспомогательный контакт используется для передачи информации о состоянии основного коммутационного устройства - например, когда контактор включен или выключен. Он не управляет нагрузкой, а лишь сообщает системе управления (например, PLC, пульту или индикационной лампе), что произошло изменение положения главного контакта. Применяется в системах автоматизации: на станках, конвейерах, системах вентиляции, насосных станциях и других объектах, где нужен контроль работы оборудования.

Технические характеристики

• Тип контакта: один нормально открытый (1 НО)
• Коммутируемая мощность: до 4 А
• Рабочий ток: постоянный и переменный (до 4 А)
• Напряжение: не указано - применяется совместно с оборудованием, у которого рабочее напряжение соответствует требованиям цепи управления (обычно 24–240 В)
• Монтаж: предназначено для установки на стандартные модульные контакторы и автоматы, имеющие место для подключения вспомогательных контактов

Совместимость и монтаж

Вспомогательный контакт EMAS b1 монтируется на корпуса контакторов и автоматических выключателей, которые имеют механический интерфейс для присоединения внешних вспомогательных контактов. Убедитесь, что посадочная площадка на вашем аппарате соответствует геометрии этого контакта - он не универсален и требует точного совпадения формы крепления. Подключение осуществляется через винтовые зажимы; провода рекомендуется зачищать на 5–8 мм и плотно затягивать, чтобы избежать нагрева при работе.

Безопасность и стандарты

Информация о сертификатах и стандартах не указана. Однако, поскольку продукт относится к классу вспомогательных элементов управления, предполагается соответствие общим требованиям безопасности для низковольтного оборудования (IEC/EN 60947-5-1). Для ответственных применений проверьте документацию на основной аппарат, к которому подключается контакт.

Преимущества

• Простая и надёжная конструкция - минимум деталей, мало чему можно сломаться
• Выдерживает длительную работу при номинальном токе 4 А
• Устанавливается без инструментов на большинстве популярных моделей контакторов
• Не требует внешнего питания - работает как пассивный переключатель

Ограничения применения

• Не предназначен для коммутации силовых цепей - только сигналы управления
• Не рассчитан на частые операции более 1000 раз в час - возможен быстрый износ контактов
• Не имеет защиты от внешней среды - не использовать во влажных, запылённых или взрывоопасных помещениях без дополнительной герметизации
• Не совместим с оборудованием, не имеющим специального крепления для вспомогательных контактов

Примеры использования

• Подключение к входу ПЛК для отслеживания включения насоса
• Запуск индикаторной лампы “Работает” на щите управления
• Формирование сигнала “Ошибка” при отказе контактора закрыться
• Связь между несколькими автоматическими выключателями в цепях последовательного включения

Практические советы

• Перед установкой проверьте, что основной аппарат находится в выключенном состоянии - даже малый ток в цепи управления может вызвать искрение при замыкании
• Используйте провода сечением 0,5–1,5 мм2 - слишком толстые трудно завести в зажим, слишком тонкие перегреются
• Если контакт будет работать в условиях вибраций, дополнительно зафиксируйте провода хомутами
• Не путайте с нормально замкнутым контактом - 1НО открывается при активации, а не замыкает
• При замене старого контакта сверьте артикул - EMAS b1 может отличаться по форме от аналогов других брендов
