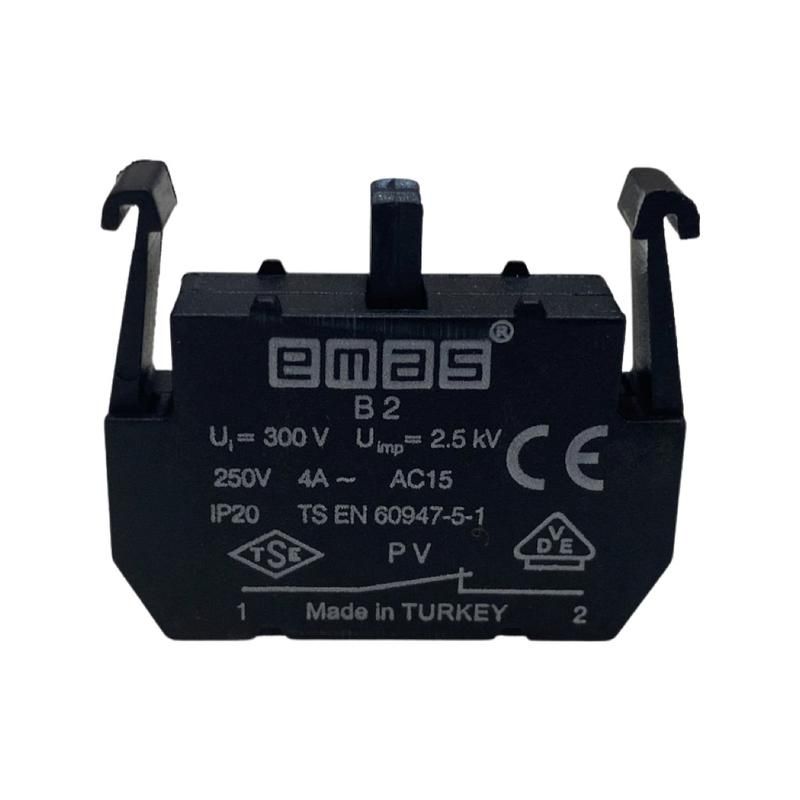

Блок-контакт (1НЗ) для пультов управления серии PV (250В AC, 4А) - PVB2 EMAS

Вспомогательный контакт 1 нормально открытый (1НЗ) от бренда EMAS с артикулом pvb2 - это компактный элемент для передачи сигнала состояния устройства, например, контактора или автоматического выключателя. Он используется в цепях управления и контроля, когда необходимо зафиксировать факт включения или отключения основного аппарата.

Назначение и область применения

Вспомогательный контакт 1НЗ предназначен для работы в цепях вторичной коммутации - то есть там, где нужны сигналы, а не мощная нагрузка. Он не управляет двигателями или нагревателями, а лишь сообщает системе управления, что основной аппарат (например, контактор) замкнут. Подходит для использования в пультах управления, системах аварийной сигнализации, логических схемах автоматизации и контроллеров ПЛК.

Технические характеристики

• Тип контакта: нормально открытый (НО) - разомкнут в исходном состоянии
• Количество контактов: один
• Максимальный ток: до 5 А (при напряжении до 250 В переменного тока)
• Рабочее напряжение: до 250 В AC / 24 В DC
• Материал контактов: серебросодержащие сплавы - устойчивы к окислению и обеспечивают надёжную коммутацию
• Износостойкость: рассчитан на более чем 10 000 операций переключения

Совместимость и монтаж

Вспомогательный контакт pvb2 от EMAS совместим с большинством модульных контакторов и автоматических выключателей, имеющими стандартный крепёжный фланец для установки дополнительных контактов. Монтируется механически - путём защёлкивания на направляющие штыри основного аппарата. Для подключения используются клеммы с зажимом под провода сечением до 1,5 мм2. Установка возможна только при отключенном питании основного оборудования.

Безопасность и стандарты

Элемент соответствует требованиям IEC 60947-5-1 для вспомогательных контактов в электроустановках низкого напряжения. Продукция EMAS прошла испытания на термическую и электрическую стойкость в соответствии с международными стандартами безопасности.

Преимущества

• Увеличенный срок службы благодаря качественным контактным материалам
• Стандартная форма и габариты - легко заменить аналогичный элемент без доработки панели
• Чёткая механическая связь с основным устройством - гарантирует точное соответствие состояния контакта и положения главного механизма
• Не требует внешнего питания - работает purely механически через перемещение контактора

Ограничения применения

• Не предназначена для коммутации силовых цепей - максимальный ток ограничен 5 А
• Не подходит для сред с высокой запылённостью или агрессивными газами - отсутствует специальная герметизация
• Не рекомендуется использовать в цепях постоянного тока выше 24 В - риск возникновения дуги при отключении
• Не совместим с оборудованием, не имеющим крепёжного фланца для установки вспомогательных контактов

Примеры использования

• Подключение к входу ПЛК для отслеживания включения насоса в системе водоснабжения
• Сигнализация “работает” на панели управления станком
• Автоматическое отключение другого оборудования при срабатывании защиты
• Фиксация состояния теплового реле в распределительном щите

Практические советы

• Перед установкой проверьте, чтобы основной аппарат был полностью отключён и обесточен
• При подключении используйте изолированные наконечники - особенно при работе с многожильными проводами
• Убедитесь, что посадочный механизм на вашем контакторе совпадает с формой pvb2 - не все модели поддерживают этот тип контакта
• Для длительной эксплуатации в условиях вибраций закрепите провода хомутиками, чтобы избежать перегибов на клеммах
• Если нужен контакт НЗ + НО одновременно - выбирайте комплект с двумя контактами; pvb2 содержит только один НО
