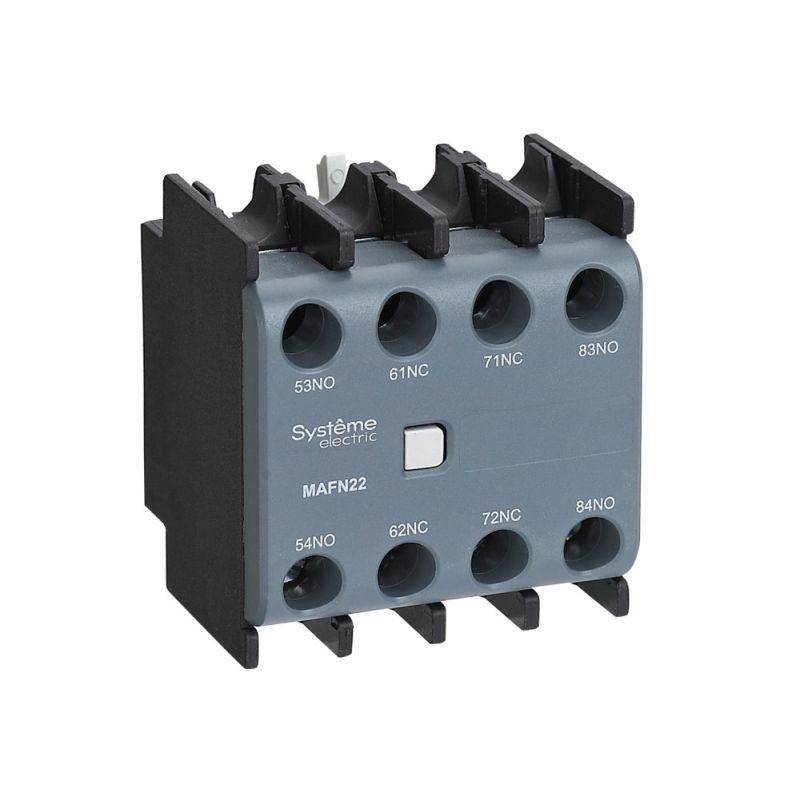

Блок дополнительных контактов MC1G/E 1НО+3НЗ, фронтальный монтаж Systeme Electric MAFN13

Блок контактный дополнительный MC1G/E 1 нормально открытый + 3 нормально закрытых фронтальный монтаж от Systeme Electric - компактное решение для расширения числа вспомогательных контактов в системах управления и сигнализации. Устанавливается на контакторы серии SystemePact MC1G/E, обеспечивает надёжную коммутацию в слаботочных цепях.

Назначение и область применения

Блок контактный дополнительный MC1G/E предназначен для увеличения количества вспомогательных контактов у контакторов системы SystemePact MC. Он используется там, где требуется передача сигналов состояния - например, включение/выключение оборудования, контроль работы двигателя, управление световой или звуковой сигнализацией. Подходит для автоматических систем на заводах, в конвейерах, насосных станциях и других объектах с частым переключением нагрузок.

Технические характеристики

• Конфигурация контактов: 1 нормально открытый (НО) + 3 нормально закрытых (НЗ)
• Номинальный рабочий ток: до 10 А переменного тока (AC-15)
• Способ монтажа: фронтальная установка через винтовые зажимы
• Исполнение: монтаж осуществляется сверху на корпус контактора
• Подключение: винтовой зажим - позволяет использовать провода сечением до 2,5 мм2

Совместимость и монтаж

Блок контактный дополнительный MC1G/E совместим исключительно с контакторами серии SystemePact MC1G/E. Для установки необходимо выставить контактор в положение “off”, затем зафиксировать блок на верхней части корпуса до щелчка. Кабели подсоединяются к винтовым клеммам - затяжка должна выполняться усилием 0,4–0,5 Нм. Перед первым запуском проверьте целостность соединений и соответствие полярности в цепи управления.

Безопасность и стандарты

Произведён в соответствии с требованиями IEC 60947-5-1. Обеспечивает изоляцию между силовыми и вспомогательными цепями. Соответствует классу защиты IP20 - не предназначен для установки во влажной среде или местах с доступом воды и пыли вне корпуса контактора.

Преимущества

• Увеличивает функциональность существующего контактора без замены всего устройства
• Стандартная форма и крепления позволяют менять блоки без доработки шасси
• Чёткая механическая связь с основным контактором гарантирует синхронность переключения всех контактов
• Винтовые зажимы обеспечивают долговременную надёжность даже при вибрациях

Ограничения применения

• Не для коммутации мощных нагрузок - только вспомогательные цепи (до 10 А AC-15)
• Работает только с контактами серий SystemePact MC1G/E - несовместим с другими моделями
• Не рассчитан на внешнюю установку - требует герметичного корпуса или щита
• Не допускается использование в цепях постоянного тока выше 30 В

Примеры использования

• Сигнализация включения станка: один НО-контакт активирует индикатор “работа”
• Защита от одновременного старта двух двигателей: три НЗ-контакта используются в блокировках
• Передача сигнала “отказ” в PLC: НЗ-контакты замыкаются при отключении контактора
• Автоматическое отключение вентиляции после остановки насоса

Практические советы

• Выбирая блок, всегда проверяйте номер модели контактора - он должен оканчиваться на E (например, MC1G/E)
• При сборке цепей учтите, что НО-контакт работает только когда контактор включен - это важно для логики управления
• Не перетягивайте винты - повышается риск деформации пластикового корпуса
• Для удобства обслуживания рекомендуется помечать каждый контакт цветом или биркой
• Артикул mafn13 соответствует именно этой конфигурации - другие варианты имеют другой код
